适配硬盘驱动器电机的多叶片螺旋桨结构

日常做小型电子散热改装、微型动力实验台搭建的时候，经常会碰到手头只有拆机硬盘主轴电机，却找不到适配桨叶的问题——硬盘主轴电机本身转速高、径向跳动小、运行噪音低，是做小型桌面散热装置、微型气流演示台、低负载动力实验的绝佳动力源，但市面上常规的航模桨叶要么轴径不匹配，要么动平衡余量太大，装上去高速运转时很容易出现轴系磨损、整机抖动的问题，这款适配硬盘驱动器电机的螺旋桨，就是针对这类小尺寸高转速电机的使用场景做的定向结构设计。

从实际使用场景来看，这类螺旋桨最核心的应用方向有三类：第一类是老旧硬盘拆机电机的二次利用改装，很多淘汰的机械硬盘本身主轴电机功能完好，只是盘片、磁头出现故障，直接丢弃十分可惜，搭配这款螺旋桨之后，可以直接组装成桌面USB小风扇、小型设备散热辅件，不需要额外做复杂的轴系转接；第二类是微型流体实验的动力部件，在做小尺寸风道气流走向测试、低风速下的散热效率验证实验时，硬盘电机搭配这款桨叶可以提供稳定的层流气流，不会像普通小风扇那样出现紊流过多影响实验数据的问题；第三类是小型科教模型的动力输出件，比如做微型风力发电演示装置、低负载旋转展示台的动力端，这款桨叶的风阻特性匹配硬盘电机的输出扭矩区间，不会出现电机堵转、启动困难的问题。

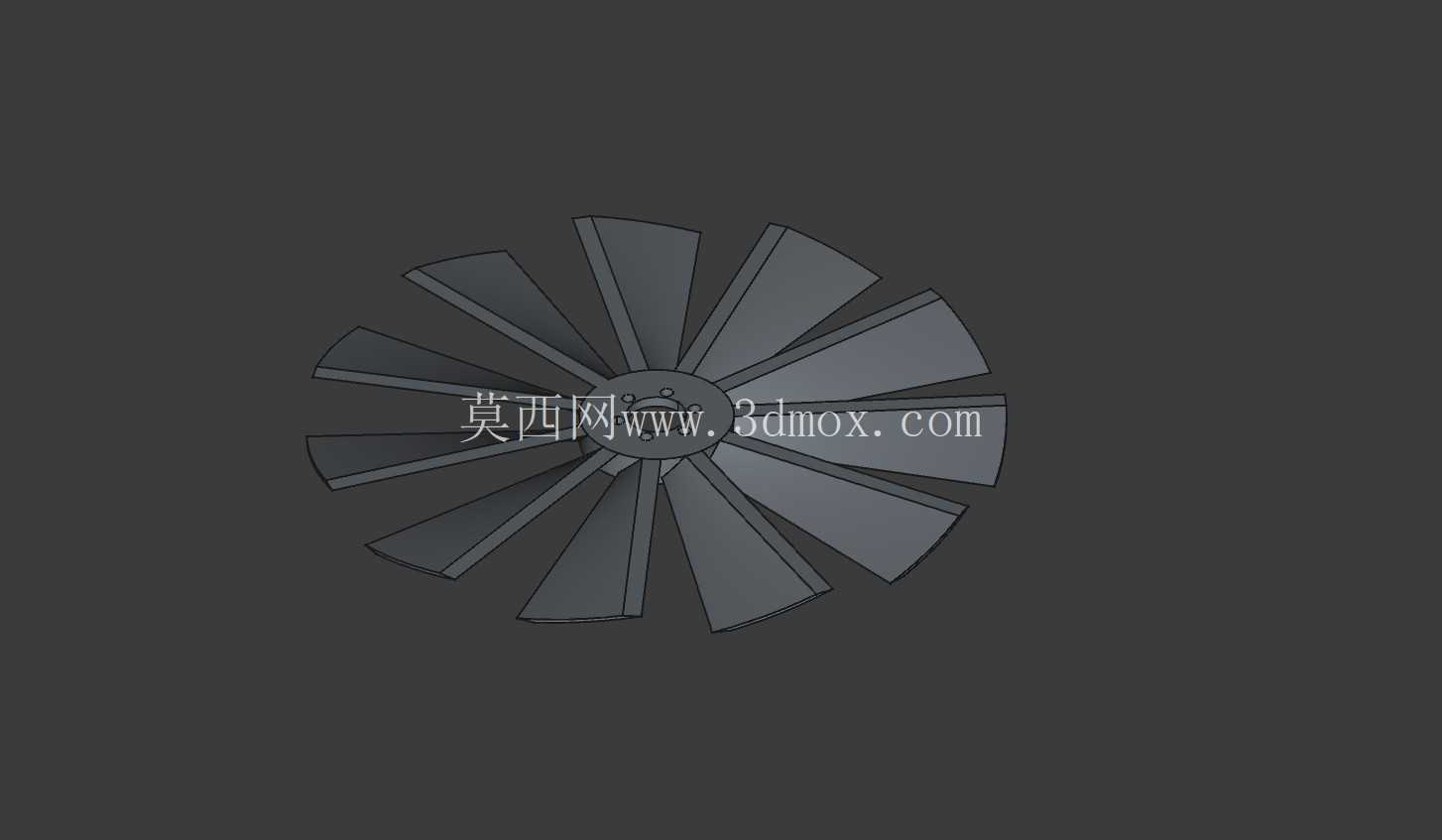

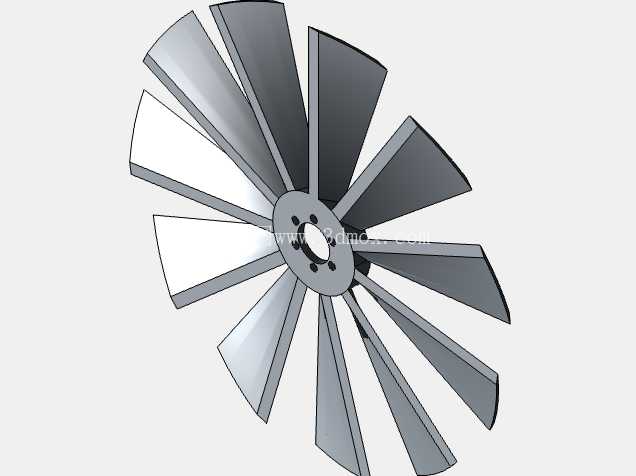

在功能特性设计上，这款螺旋桨首先做了轴孔的过盈配合公差优化，常规硬盘主轴电机的输出轴直径公差带控制在h6级别，桨叶中心的安装孔公差按照H7级别做匹配，安装时只需要轻微压入就能实现无键传动，不需要额外打螺丝或者做胶粘固定，既保证了高速运转时的同轴度，也方便后期拆卸更换；其次是叶片的角度设计，考虑到硬盘电机的扭矩特性——这类电机属于高转速低扭矩类型，启动扭矩通常只有几mN·m，所以叶片的安装角设置在12度到15度区间，既保证了转动时可以推动足够的空气流量，也不会因为风阻过大导致电机无法启动，或者运转时电流过大烧坏驱动电路；另外叶片的数量设置为14片，相比常规3叶、5叶的小桨叶，多叶片结构在相同转速下可以输出更均匀的气流，不会出现周期性的风噪脉冲，运转时的噪音更低，更适合桌面近距离使用的场景。

从设计思路的层面来说，这款螺旋桨没有追求大推力或者大风量的参数指标，而是完全围绕硬盘电机的固有特性做匹配：首先是动平衡设计，每一片叶片的弦长、厚度、扭转角度都做了对称公差控制，单个叶片的重量差控制在0.01g以内，桨叶整体做了静平衡校验，在每分钟7200转的硬盘电机额定转速下，径向跳动量可以控制在0.02mm以内，不会因为离心力不均导致电机轴承过早磨损；其次是材料厚度的优化，叶片根部做了0.8mm的圆角过渡，避免高速旋转时根部应力集中出现断裂，叶片梢部厚度控制在0.3mm，减少旋转时的空气阻力，整体桨叶的重量控制在2g以内，不会给电机轴带来额外的径向负载，保证电机的使用寿命。

关于安装边界和外形尺寸，这款螺旋桨的整体回转直径控制在60mm，适配绝大多数3.5寸、2.5寸机械硬盘的电机安装空间，不会因为桨叶直径过大碰到周边的结构件；桨叶的轴向总厚度为8mm，中心安装孔的深度为4mm，刚好可以完全覆盖硬盘电机的输出轴长度，安装之后不会出现轴端突出或者桨叶悬空的问题；另外桨叶的中心轮毂直径为10mm，轮毂端面做了防滑纹理设计，压装到电机轴上之后，即使长时间正反转切换，也不会出现桨叶和电机轴相对滑动的问题。需要注意的是，安装时不要用硬物敲击桨叶轮毂，避免桨叶出现细微裂纹影响动平衡，压装时可以借助软质塑料棒均匀施压，保证桨叶端面和电机轴端面垂直，避免安装倾斜带来的运转抖动。

在实际装配测试中，这款螺旋桨搭配常规2.5寸硬盘的5V供电主轴电机，在额定转速下可以在30cm距离内实现1.2m/s的稳定风速，完全满足桌面近距离散热的需求，运转时的噪音低于28分贝，不会对日常办公、学习造成干扰；如果搭配3.5寸硬盘的12V主轴电机，风速可以提升到1.8m/s，可以作为小型机箱、路由器这类设备的辅助散热部件使用。相比市面上通用的小尺寸风扇桨叶，这款结构不需要额外的轴套转接，直接匹配硬盘电机的轴径，省去了用户自己测量轴径、配转接件的麻烦，也避免了因为转接件同轴度差带来的抖动、噪音问题。
