桌面级自制CNC数控雕刻加工设备结构

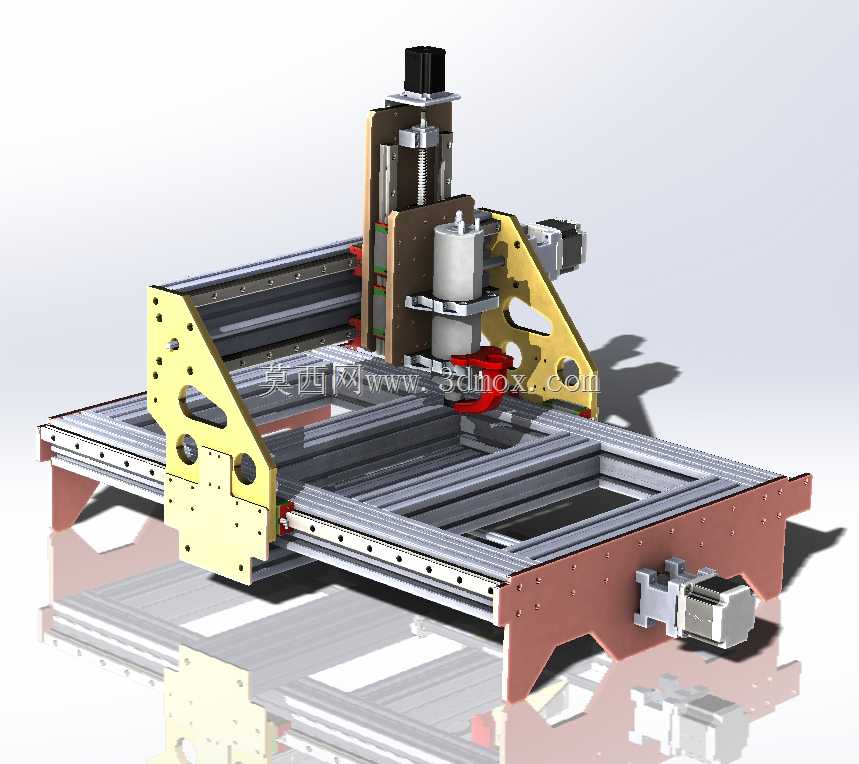

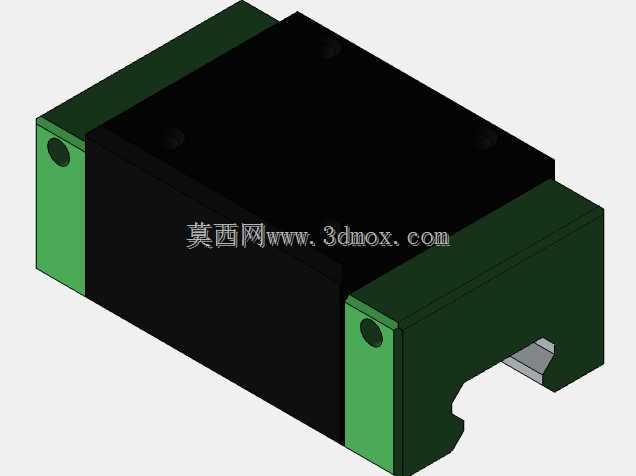

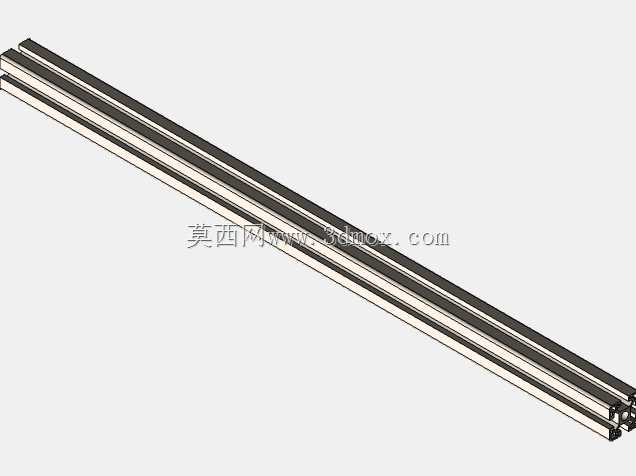

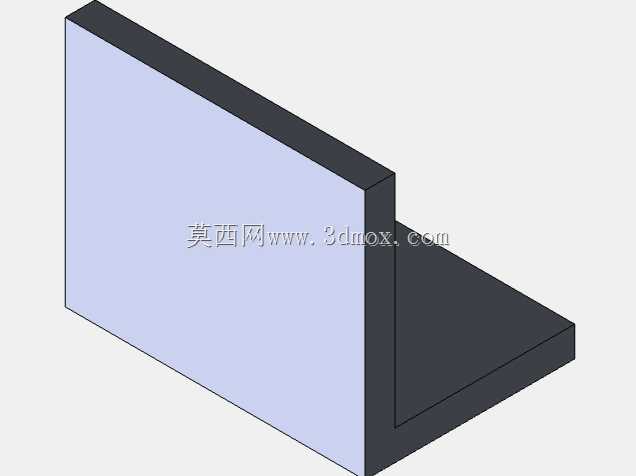

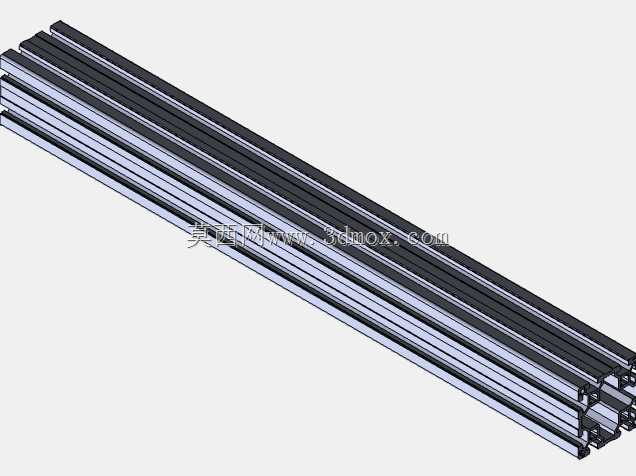

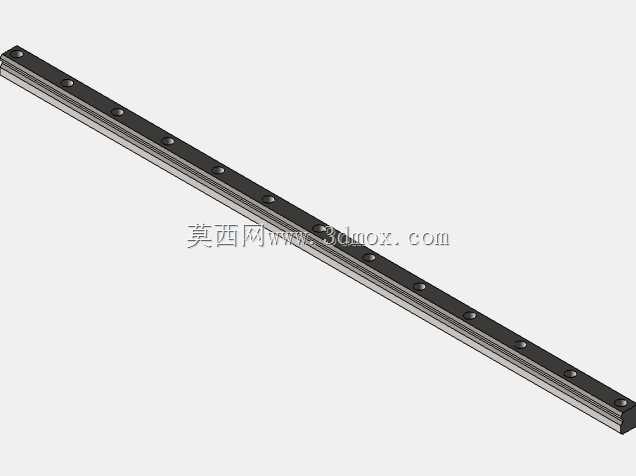

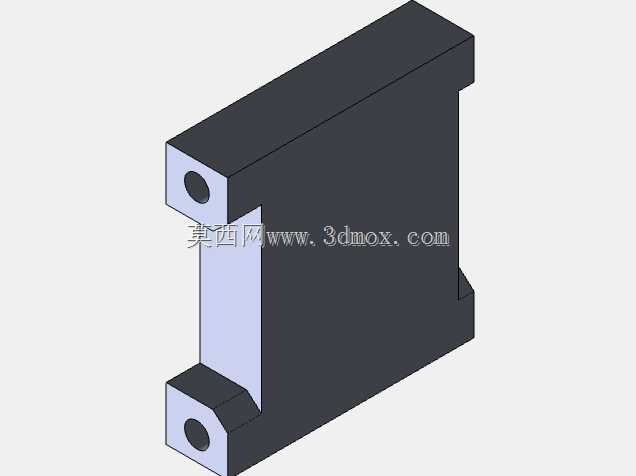

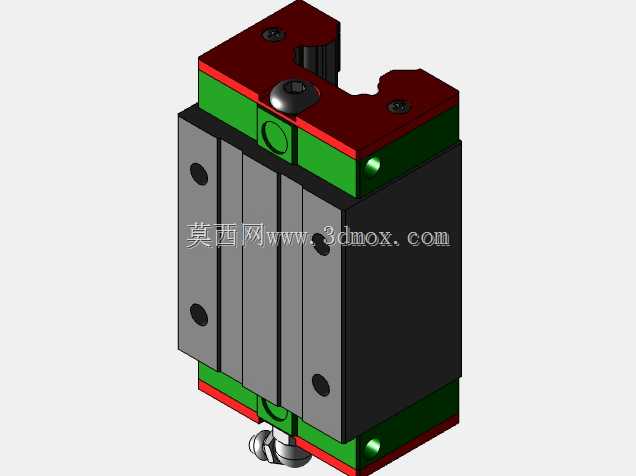

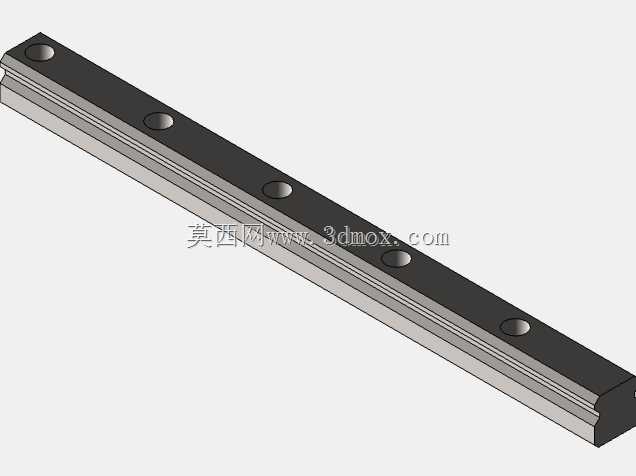

　　这款小型数控加工设备的整体机架采用工业铝型材搭配板材拼接的结构形式，没有采用传统焊接床身的厚重设计，核心是面向个人加工场景、小尺寸工件的精密加工作业需求打造，可覆盖软金属、工程塑料、木质板材等多种常见加工材料的铣削、雕刻、切边工序，适配小批量手板制作、个性化零件加工、文创产品雕刻这类不需要大型工业机床产能的作业场景。从结构布局来看，设备采用经典的动龙门三轴传动架构，Y轴方向的两根平行直线导轨直接固定在底部床身的铝型材安装基准面上，龙门架整体通过滑块跨接在两根Y轴导轨上，沿Y向做往复进给运动，这种布局的优势在于工作台面完全固定，加工过程中工件不会随轴系运动产生惯性偏移，针对小尺寸工件加工时的装夹稳定性更有保障，同时固定工作台的承载边界更灵活，只要工件尺寸不超出台面有效行程范围，即使重量略大也不会影响轴系传动负载。

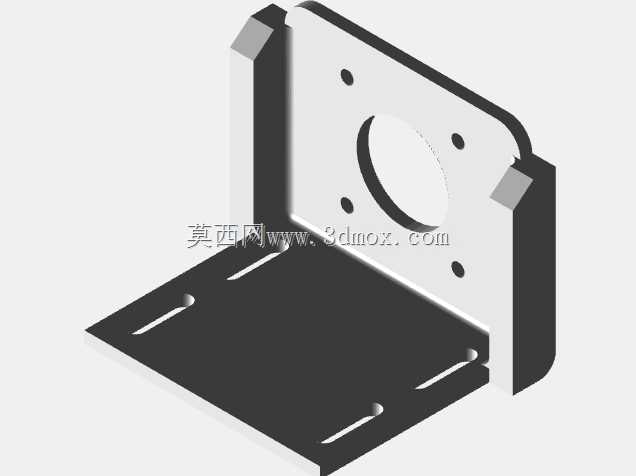

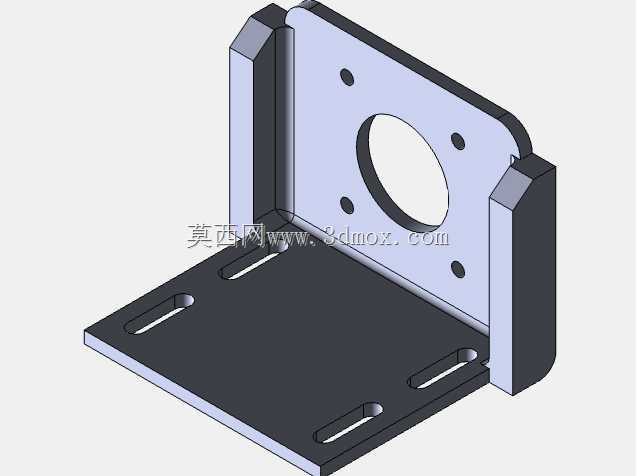

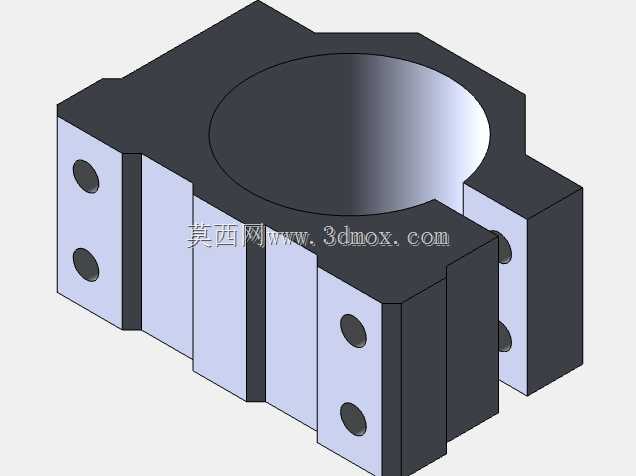

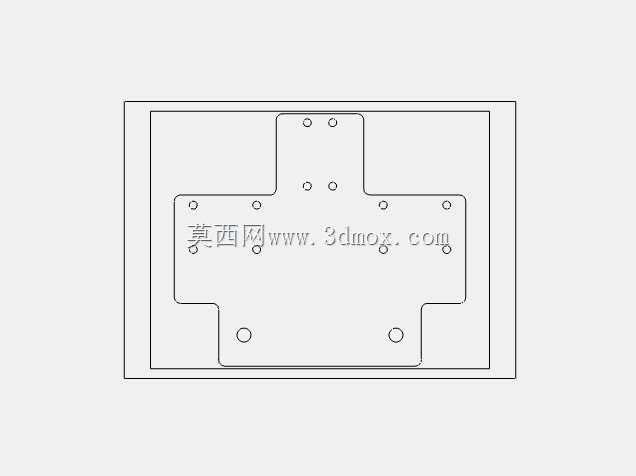

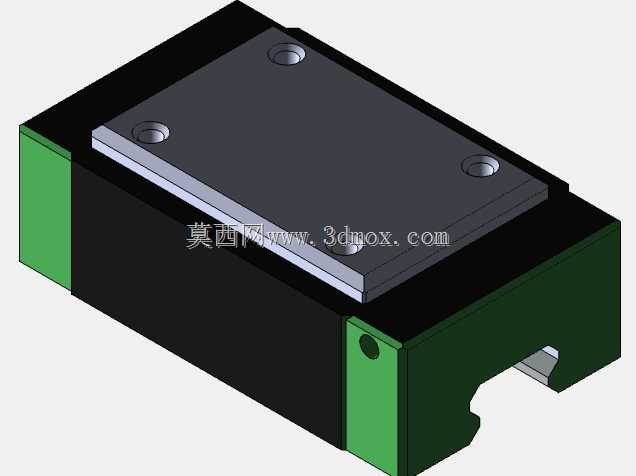

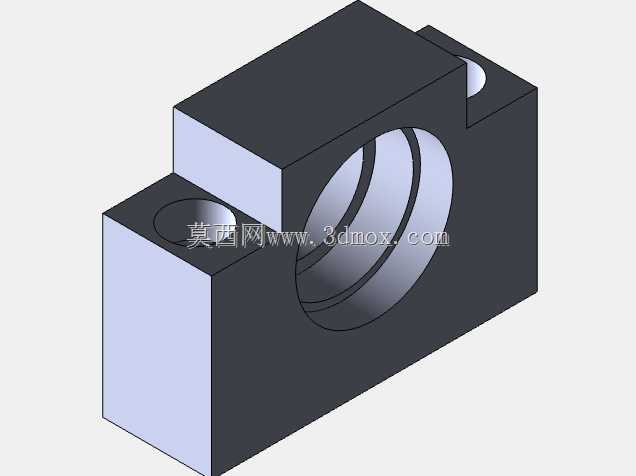

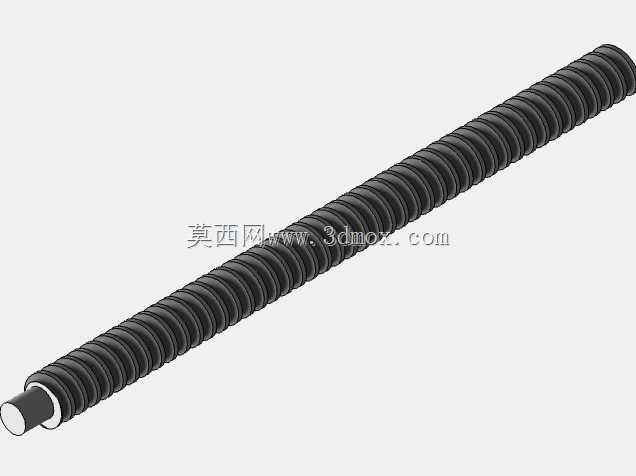

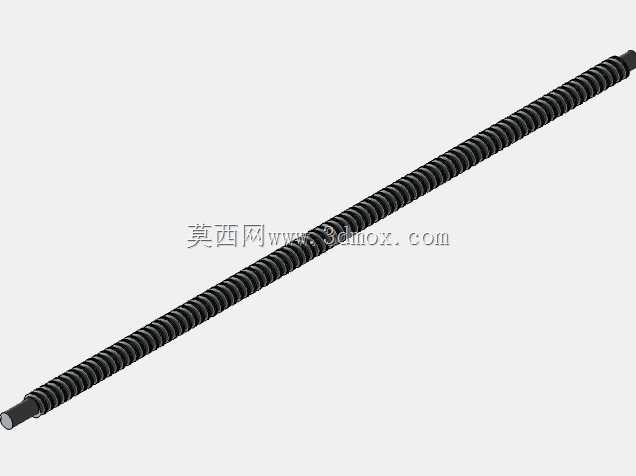

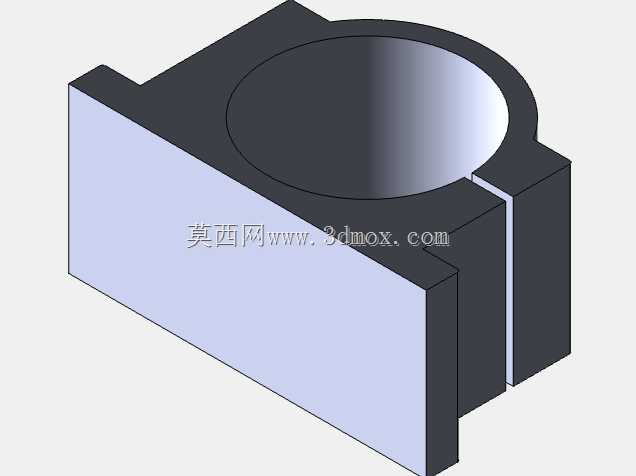

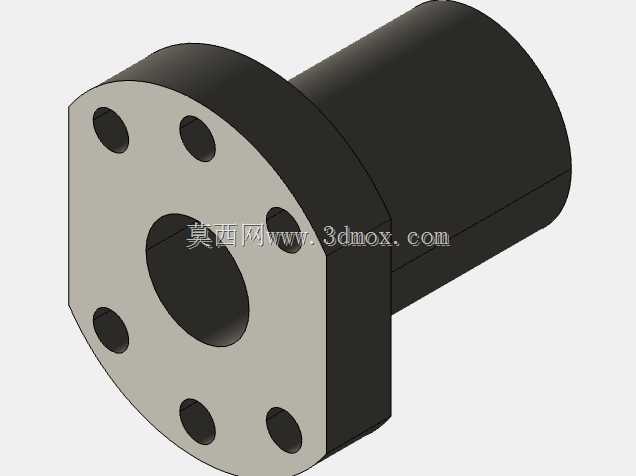

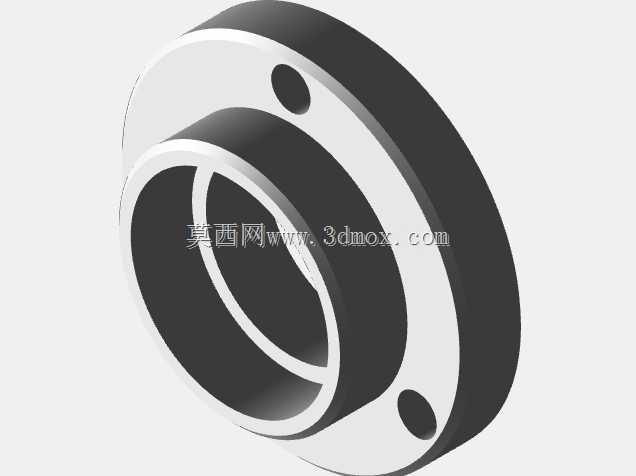

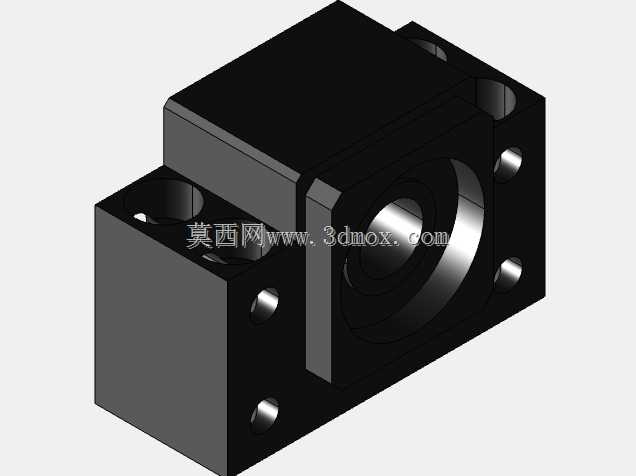

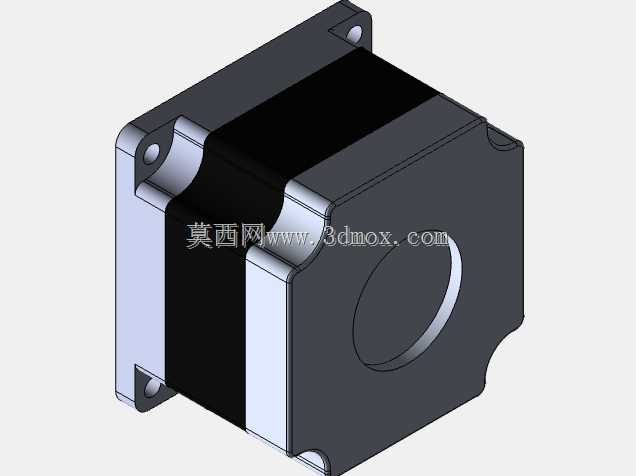

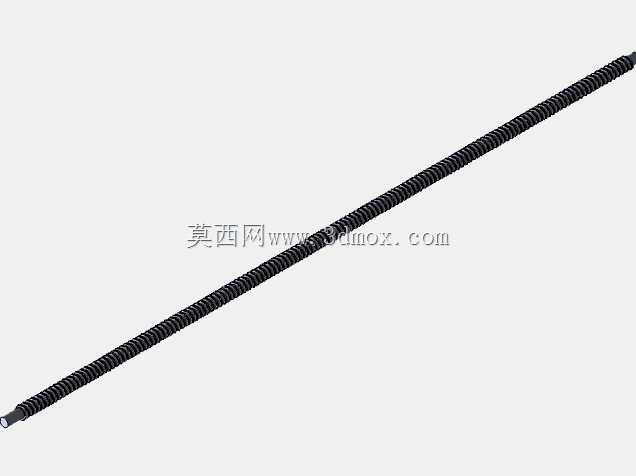

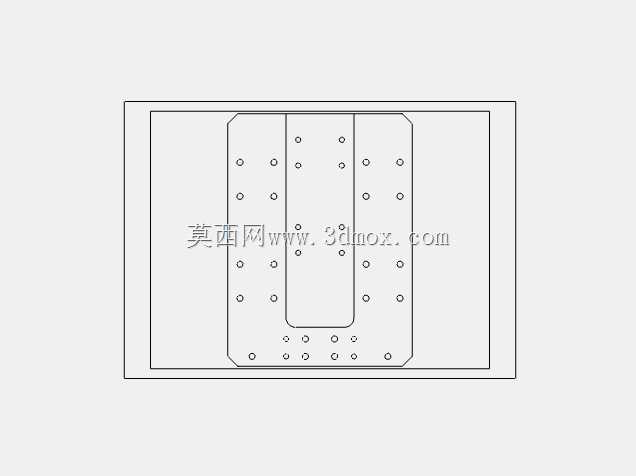

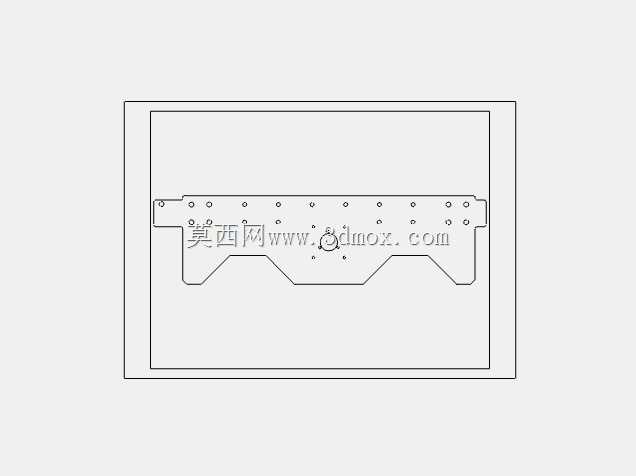

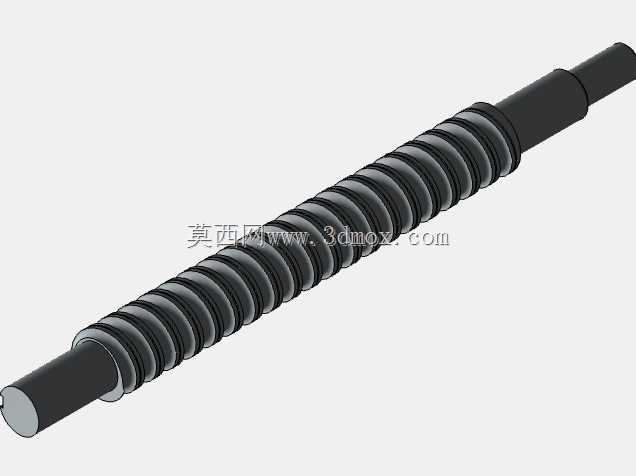

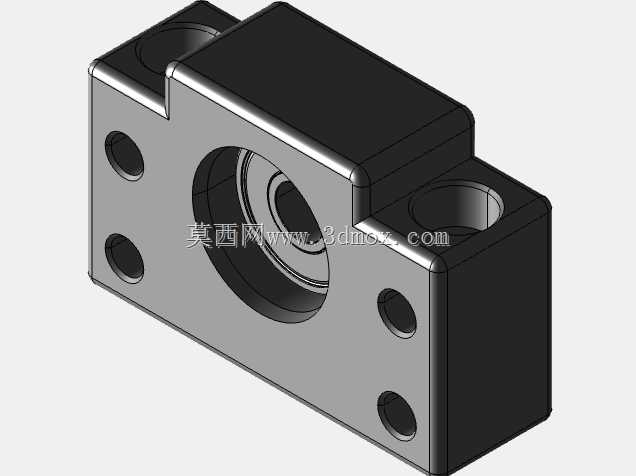

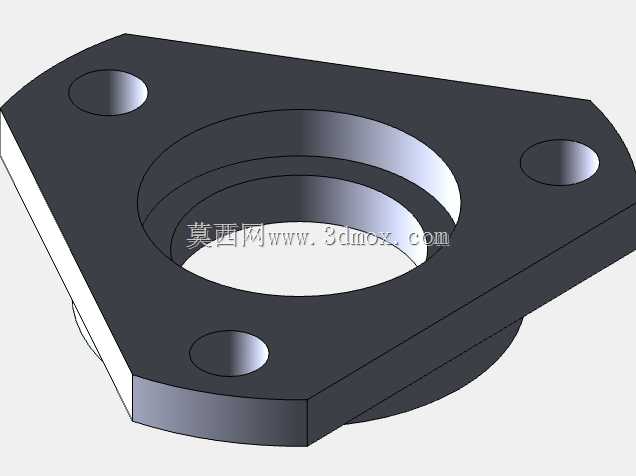

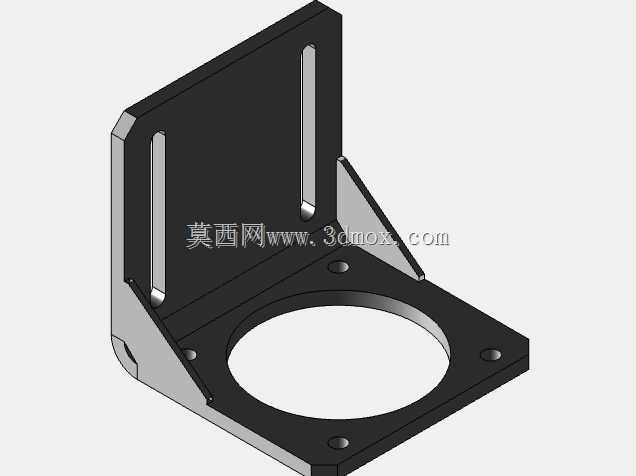

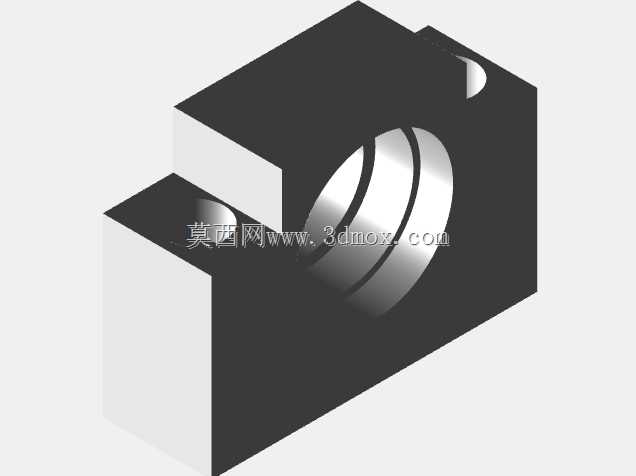

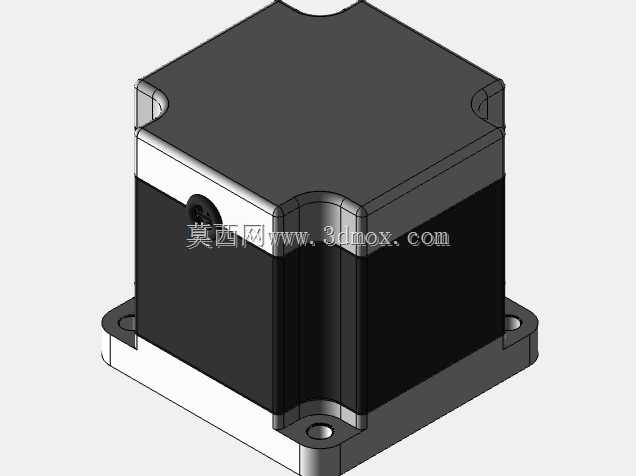

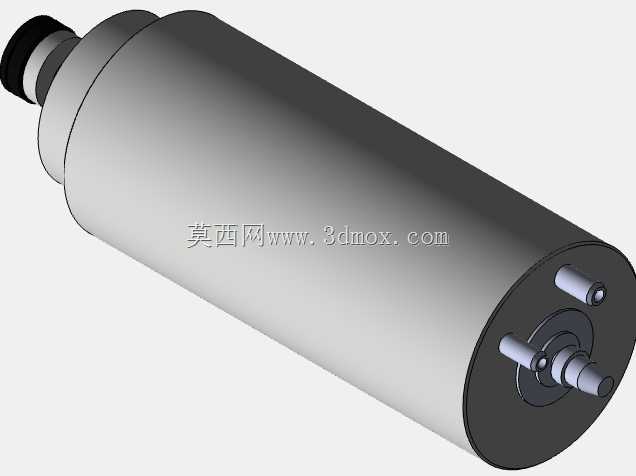

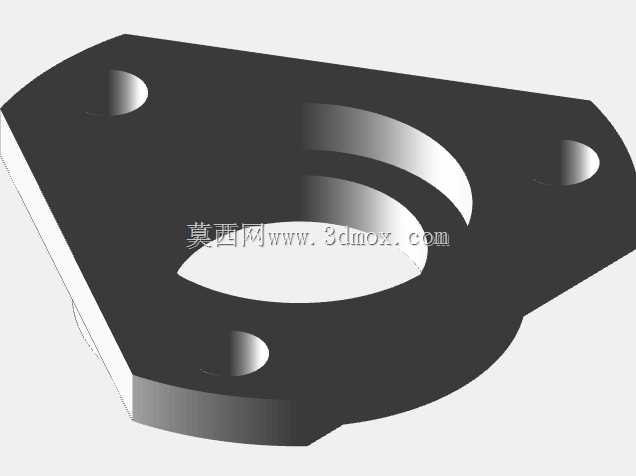

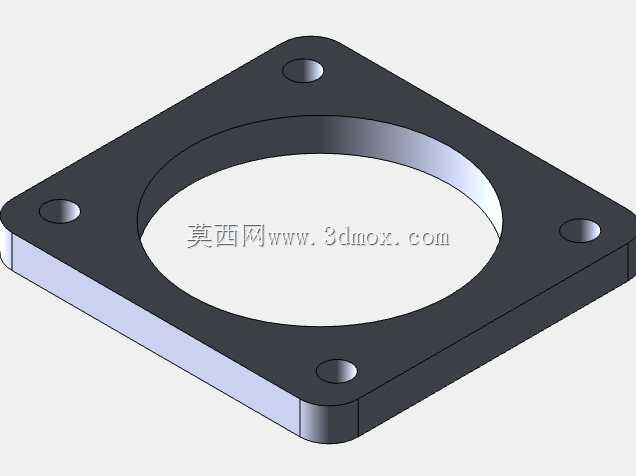

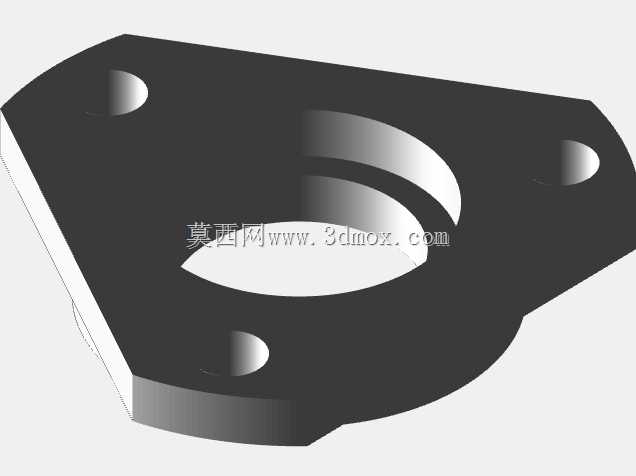

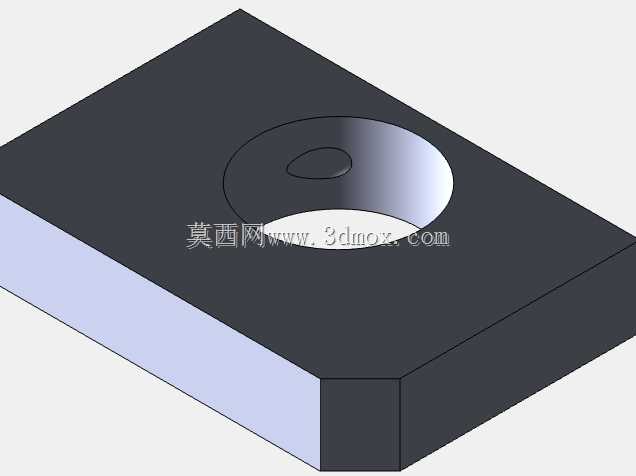

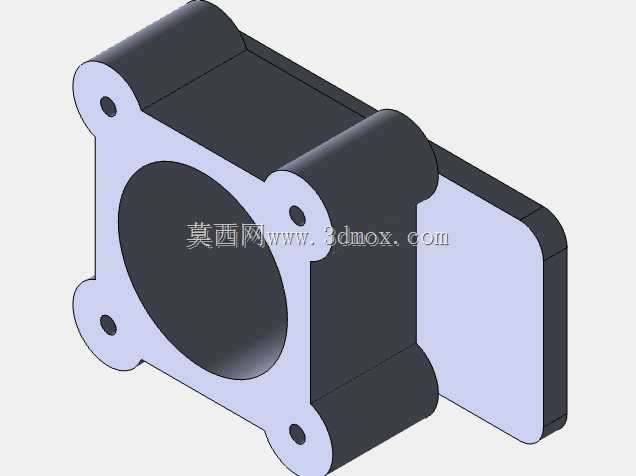

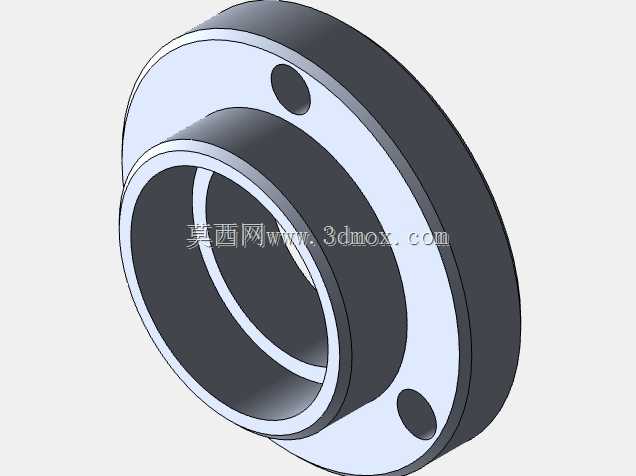

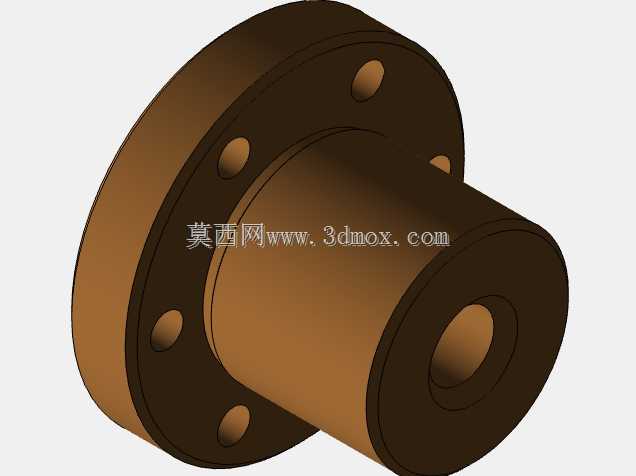

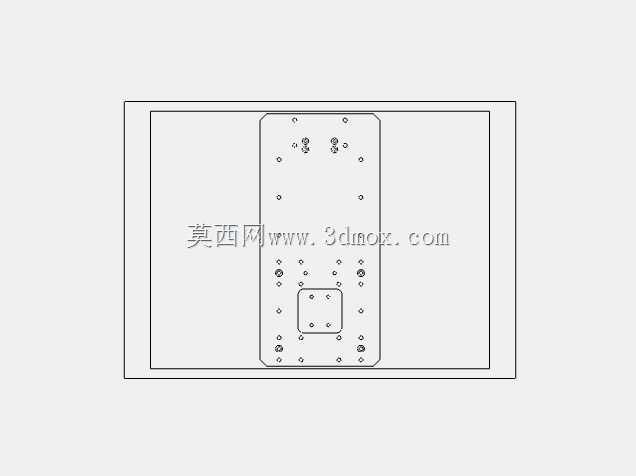

　　X轴传动组件集成在龙门横梁上，Z轴滑台通过X轴滑块挂载在横梁侧面，主轴电机直接固定在Z轴滑台的安装座上，三个轴的传动均采用滚珠丝杠搭配直线导轨的组合，丝杠端通过联轴器与步进电机直连，省去了同步带传动的回程间隙，在小进给量的精加工作业中能保证足够的传动精度。设备的有效加工行程围绕桌面级使用场景设定，X向行程覆盖常规小型手板的长度加工需求，Y向行程适配常见板材的幅宽，Z向行程预留了足够的刀具装夹与工件抬刀空间，整体安装边界控制在普通工作台可承载的尺寸范围内，不需要专门做设备地基固定，放置在水平硬质台面上调平后即可投入使用，机架底部的支撑脚做了减震设计，能抵消主轴高速运转时产生的小幅振动，避免振动传导到台面影响加工表面质量。设计过程中针对个人DIY加工的维护需求做了结构优化，所有导轨、丝杠的安装位置都预留了润滑维护的操作空间，日常保养时不需要大范围拆解机架结构即可完成注油、间隙调整作业；主轴安装座采用标准夹具接口，可根据加工需求更换不同功率的主轴电机，适配不同材料的切削转速要求；电气元件的安装位布置在机架侧方的空余空间，走线沿铝型材的槽道布置，既避免加工过程中切屑飞溅刮伤线路，也方便后续对驱动模块、控制板做升级更换。

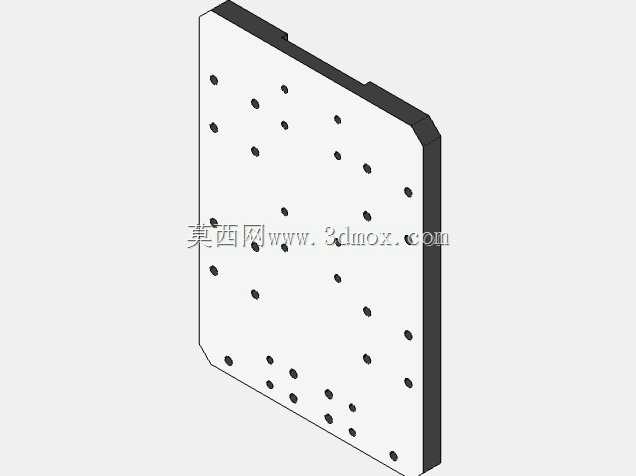

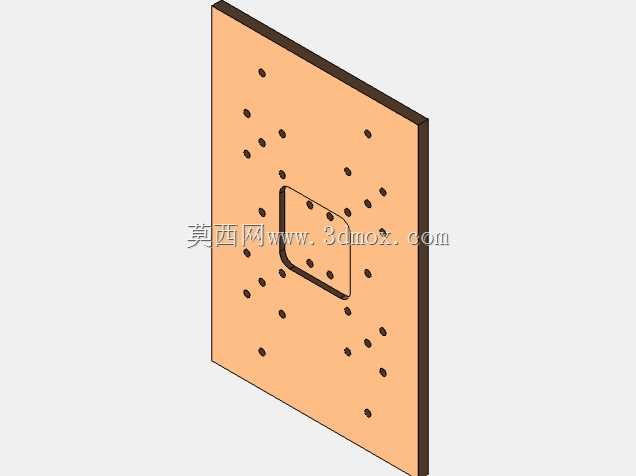

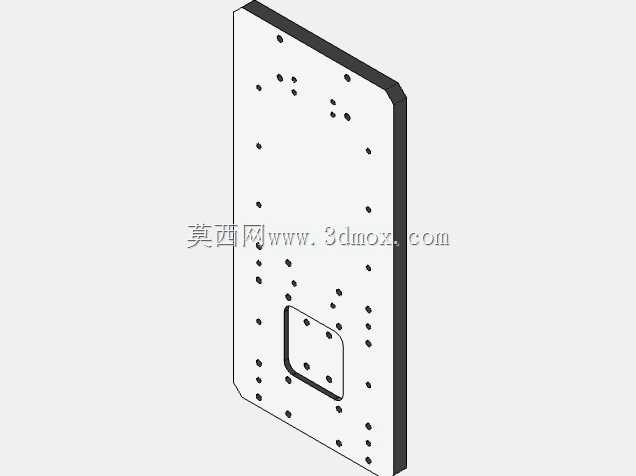

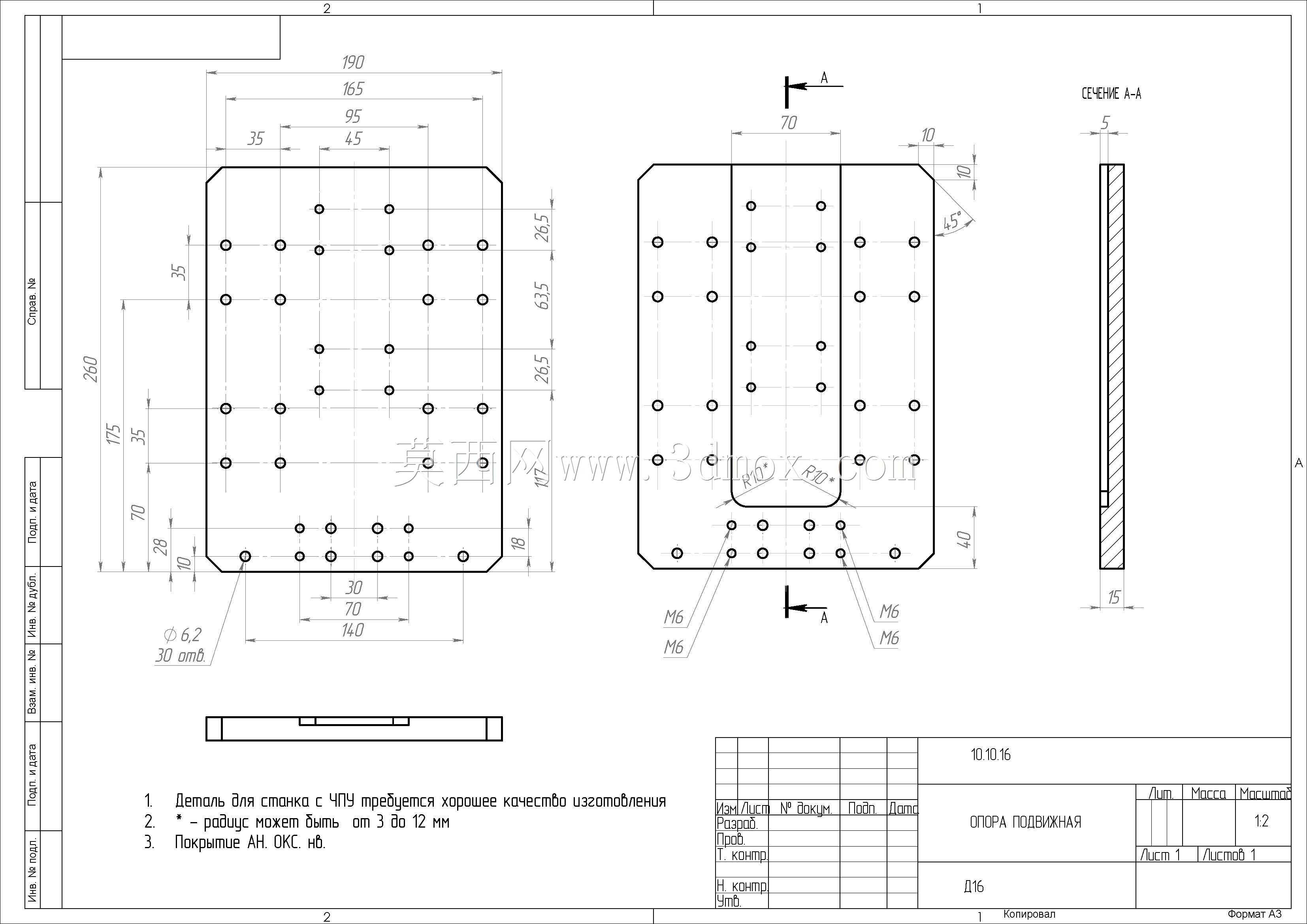

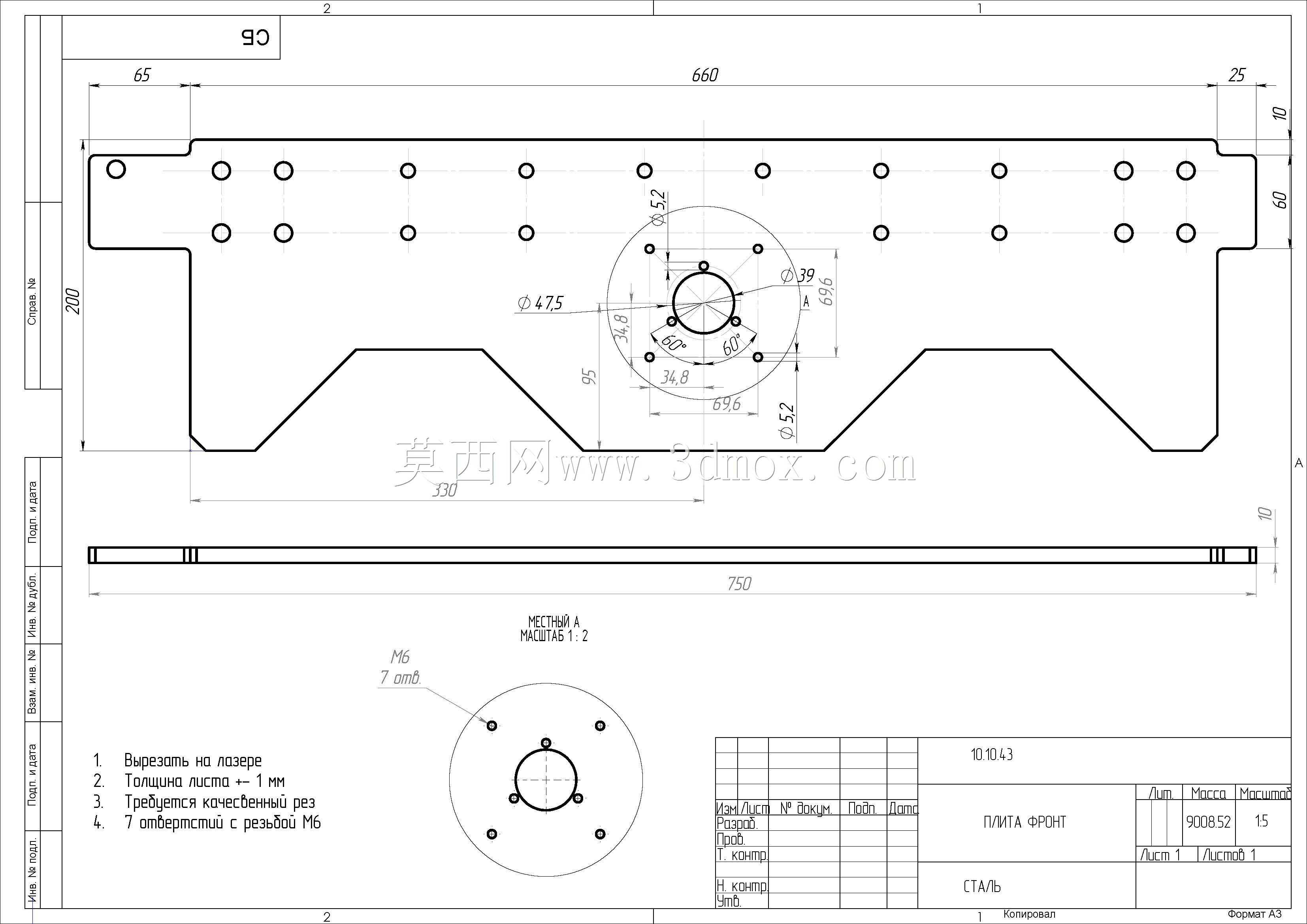

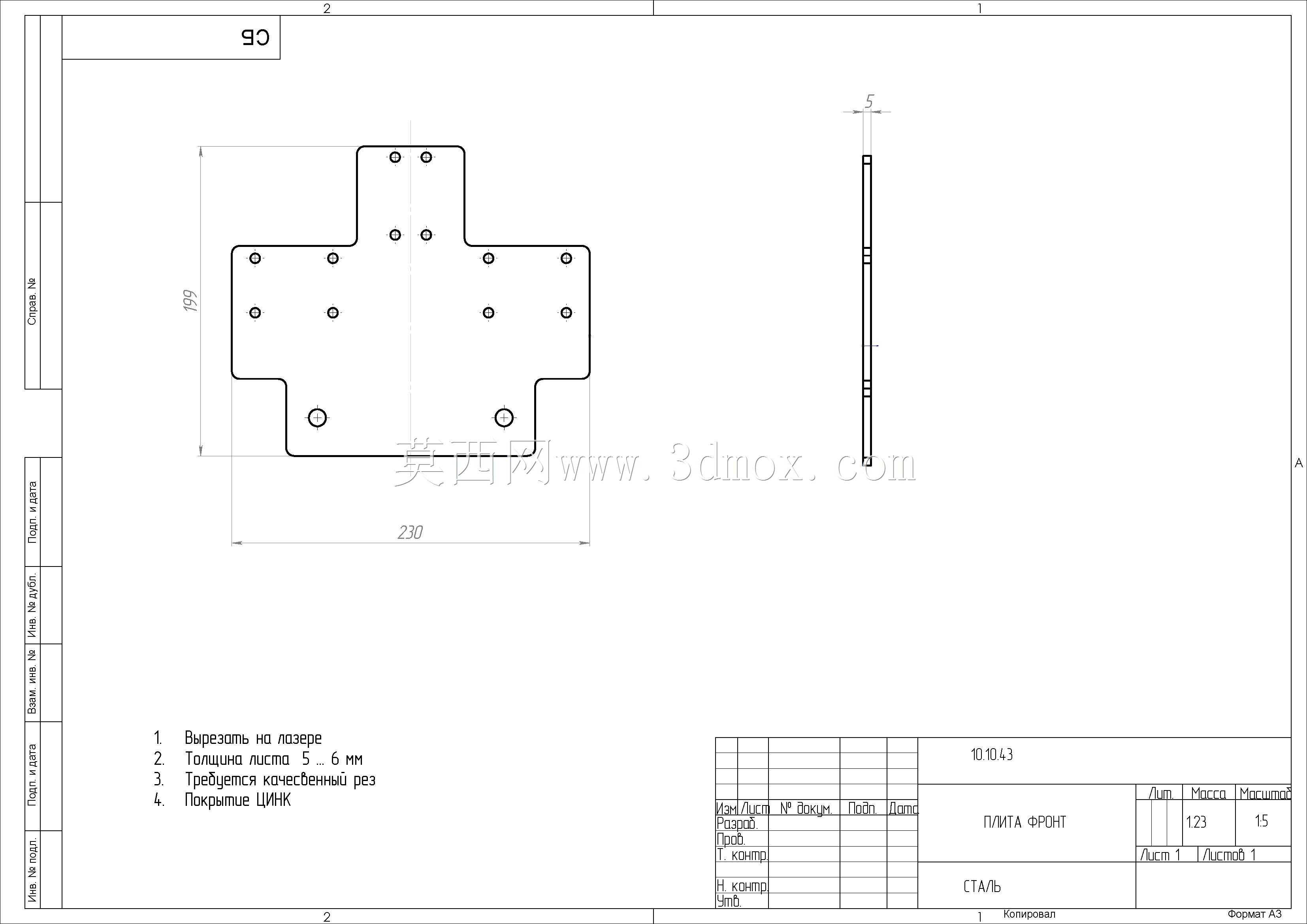

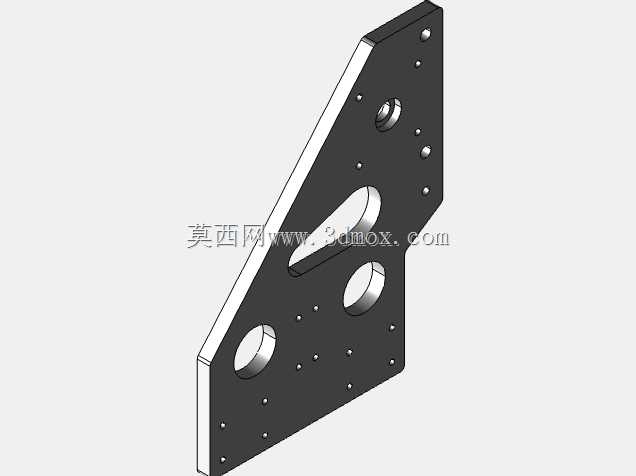

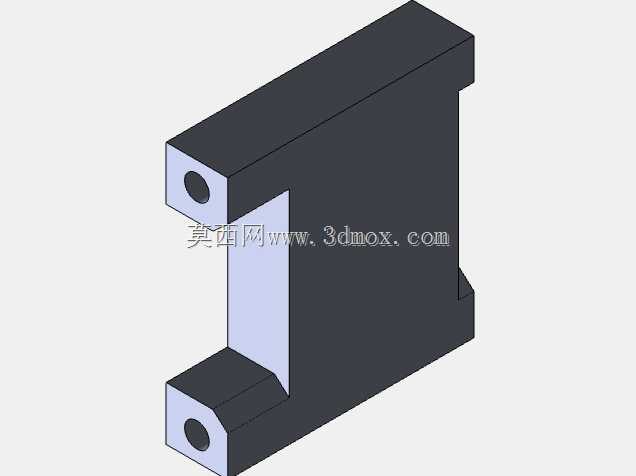

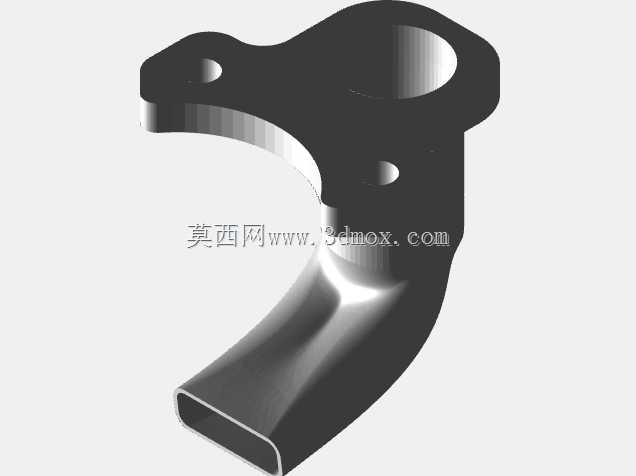

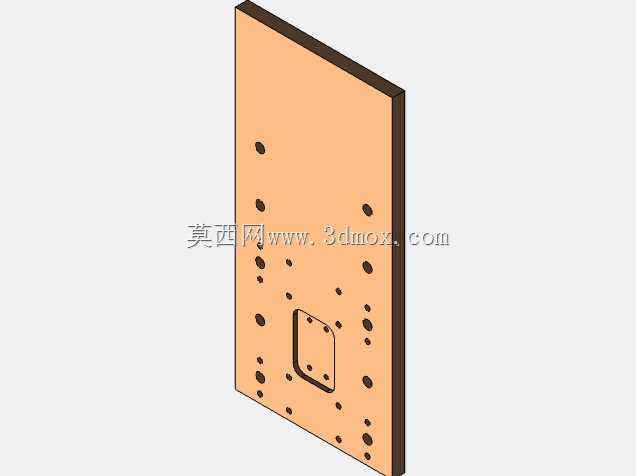

　　床身的工作台面采用带T型槽的平台结构，可配合通用压块、台钳等工装完成不同形状工件的快速装夹，不需要针对特定工件定制专用夹具；龙门两侧的支撑立板采用加厚板材做了三角加强筋结构，抵消X轴快速进给时产生的侧向力矩，避免龙门架长期受力出现形变，影响加工精度。设备的传动部件全部做了防尘防护设计，导轨、丝杠的外侧都预留了安装防尘折布的位置，加工产生的切屑、粉尘不会直接落到传动副表面，能大幅降低传动部件的磨损速度，延长设备的无故障运行时间。

　　针对软金属加工的需求，设备的主轴转速区间覆盖了铝、铜等软质金属切削的线速度要求，配合合适的进给参数，可完成薄铝板的轮廓切割、铜电极的精细雕刻等作业，同时也能适配亚克力、PVC、密度板等非金属材料的加工，满足个人工作室、创客空间、教学实训场景下的多材料加工需求，不需要额外购置多台专用设备即可覆盖大部分小尺寸零件的加工工序。在安装调试层面，所有结构件的安装基准面都做了平面度公差控制，组装时只需要配合百分表完成导轨平行度、丝杠同轴度的校准，即可达到设计的加工精度要求，不需要大型专用工装辅助装配，降低了设备的组装调试门槛；轴系的限位开关安装在各轴的行程两端，可在设备回零、超程时触发保护，避免运动超程撞坏主轴或工件。
