适配QCTP的AXA规格圆柄快换工具刀架

　　在普通卧式车床、小型数控车床的日常金属切削作业中，刀具装夹的重复定位精度、换刀效率直接决定单件加工的辅助时长与批量加工的尺寸一致性，这款适配QCTP快换刀架系统的AXA尺寸圆柄多功能工具架，正是针对小规格车床工位扩展需求开发的装夹功能部件。从实际加工场景来看，多数小型车床出厂标配的方刀台工位数量有限，当加工工序需要频繁切换外圆车刀、镗孔刀、螺纹刀、切断刀时，反复松压刀台、打表找正刀具高度的操作会占用大量有效加工时间，尤其在维修类单件小批量加工场景中，零件工序分散、刀具切换频次高，快换式刀架的工位扩展价值会被进一步放大。

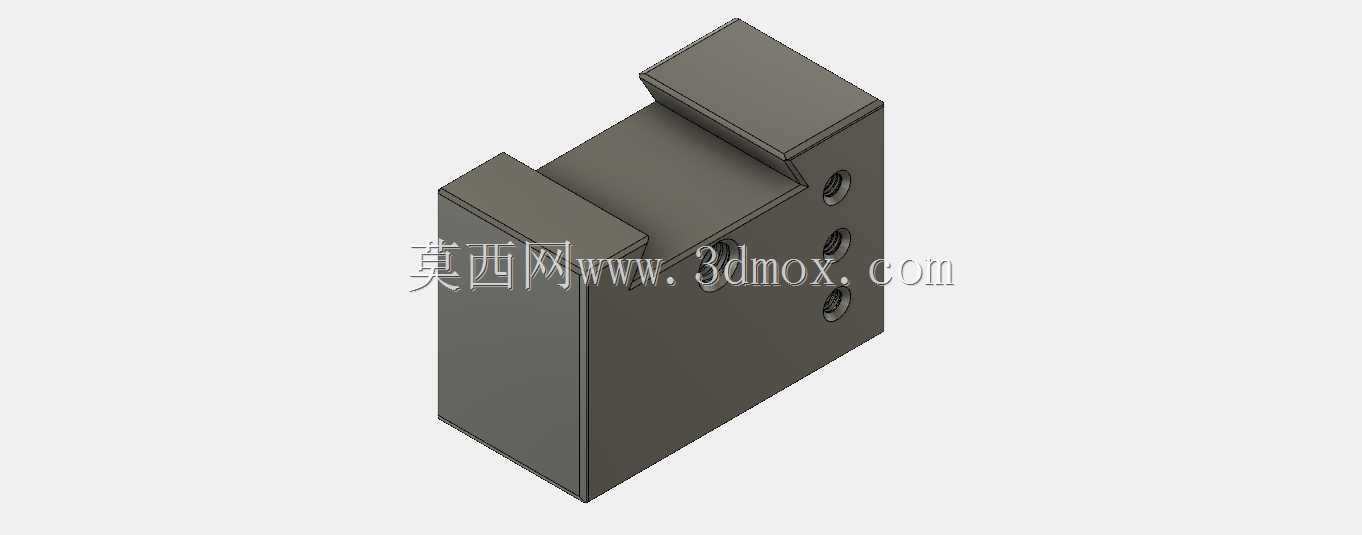

　　这款工具架的整体安装基准完全匹配AXA规格QCTP刀架的燕尾槽接口，安装时无需对刀架本体做任何二次改造，只需松开快换刀架的锁紧柱塞，将工具架的燕尾定位面推入对应工位，扳动锁紧手柄即可完成装夹定位，重复定位精度可以控制在0.02mm以内，完全满足常规车削加工的位置精度要求。从结构设计逻辑来看，刀架主体采用一体式方块结构，材料选用45号钢调质处理，整体硬度控制在HB220-250区间，既保证装夹刚性避免切削振颤，又具备足够的韧性防止受冲击时崩裂。

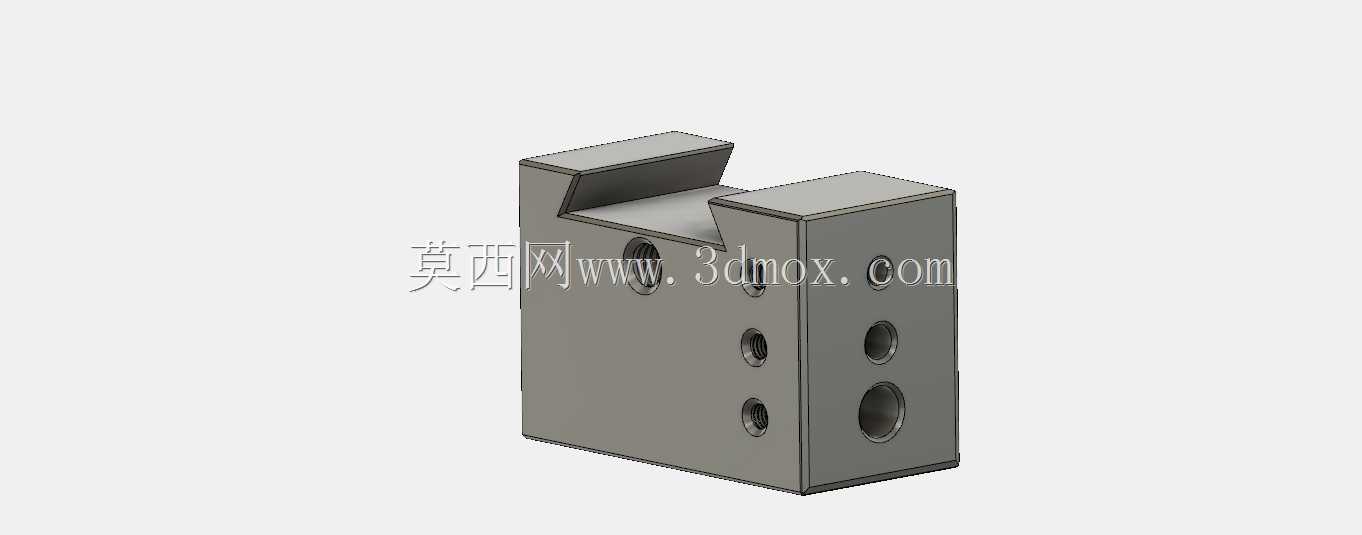

　　主体正面与侧面分别设置了不同直径的圆柄刀具安装孔，覆盖了常用的1/2英寸、5/8英寸等圆柄刀具装夹规格，每个安装孔侧方都配置了内六角锁紧螺钉，装夹圆柄镗刀、螺纹刀时，只需将刀具插入对应孔径，调整好伸出长度与刀尖高度后拧紧侧方螺钉即可完成固定，无需像传统方刀台那样反复垫垫片调整刀尖中心高。刀架顶部的定位凸台结构做了清根处理，与快换刀架的锁紧压块接触面的平面度控制在0.01mm以内，避免锁紧时出现接触不均导致的刀具偏移。安装边界尺寸方面，这款工具架装入AXA规格QCTP刀架后，整体伸出长度不会超出车床中拖板的最大回转半径范围，适配回转直径300mm-500mm区间的小型车床，不会出现加工时刀架与卡盘、尾座发生干涉的问题。

　　在功能扩展上，除了装夹标准圆柄车刀，还可以通过加装过渡套实现更小直径刀具的装夹，比如小孔镗刀、微型螺纹刀等，覆盖从外圆车削、内孔镗削到内外螺纹加工、端面切槽的多工序装夹需求。实际切削测试中，在背吃刀量2mm、进给量0.15mm/r的45号钢外圆车削工况下，刀架装夹部位无明显振纹，刀具位置无窜动，锁紧机构的抗振性能完全满足常规钢件、铸铁件、有色金属件的车削加工要求。设计时特意将各个安装孔的位置做了错位排布，避免相邻工位装夹刀具时出现空间干涉，同时在刀架非安装面做了减重槽处理，在不降低整体刚性的前提下减少了刀架自身重量，降低快换刀架锁紧机构的负载，延长锁紧柱塞的使用寿命。对于车床操作工人来说，使用这款工具架后，提前将不同工序用到的圆柄刀具预装在各个工具架上，加工时只需切换对应工具架即可完成换刀，单次换刀时间从原来的3-5分钟缩短到10秒以内，且无需重新找正刀尖高度，大幅降低了辅助工时占比，尤其适合教学实训、维修加工、小批量定制生产这类换刀频繁的作业场景。
