炼油厂核心工艺单元三维结构设计

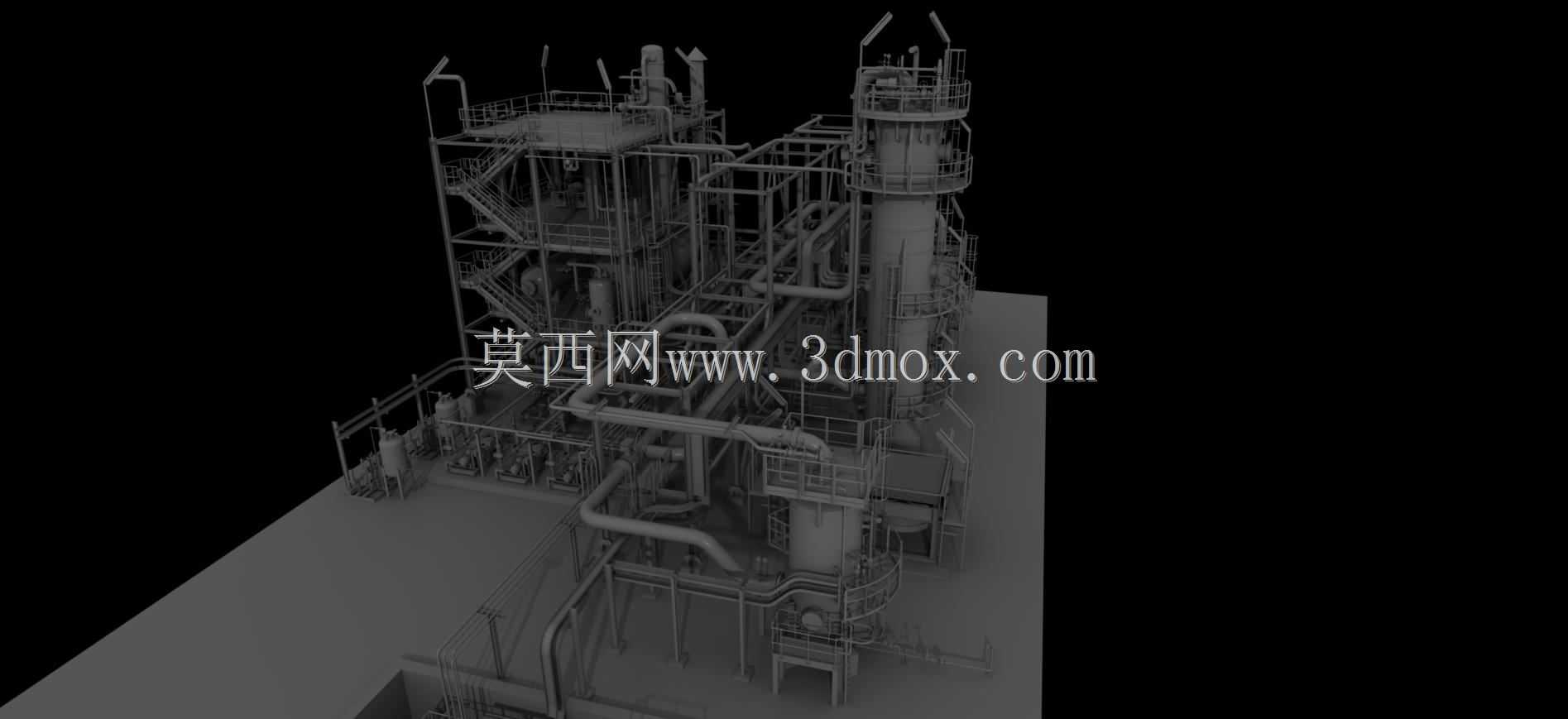

　　这套三维结构完整还原了炼油生产场景中的核心工艺单元布局，覆盖了从原料预处理到馏分输出的核心工段空间排布，可直接用于石化厂区规划阶段的方案校核、工艺管线走向验证，也能作为新入职工艺、结构设计人员的具象化培训素材，帮助从业者快速建立炼化装置的立体空间认知。整套装置的建模过程完全依托炼化项目的实际布置逻辑展开，没有做脱离工程实际的艺术化简化，所有塔器、管廊、操作平台、附属管线的相对位置都符合炼化企业的防火间距、操作检修空间要求，塔器周边的直梯、环形操作平台都预留了足够的人员通行、阀门操作空间，管廊层的管线排布遵循热介质在上、冷介质在下，腐蚀性介质靠侧、公用工程管线居中的排布原则，避免不同介质管线之间的干扰，也为后续的保温层安装、管线支吊架设置预留了足够余量。

　　从功能分区来看，模型里的高耸塔器承担馏分精馏分离的核心作用，塔体上的接管位置、人孔设置高度都匹配实际生产中的操作需求，塔底的泵组区域预留了设备检修的吊装空间，周边的管线弯头、三通位置都考虑了介质流动的阻力特性，没有出现工程实际中禁止的急弯、管线对冲等不合理设计。管廊部分的分层设计清晰，不同层级的管线分别对应工艺物料、蒸汽、循环水、仪表风等不同介质，管线之间的间距满足施工安装要求，不会出现现场施工时管线碰撞、无法安装支吊架的问题。

　　设计过程中优先考虑了装置的安装边界约束，整套单元的占地尺寸匹配常规炼化项目的装置区用地指标，外围的管线接口位置统一预留到装置区边界的管廊接口处，方便和厂区的主管网对接，不需要在现场安装阶段再做大规模的管线调整。操作平台的格栅板铺设范围、护栏高度都符合石化装置的安全规范，平台上的阀门、仪表安装位置都处于操作人员站立可及的高度范围，不需要额外设置临时操作平台。塔器的裙座高度、基础预留尺寸都考虑了塔底泵的入口静压要求，避免出现泵入口气蚀的问题，管廊的立柱间距、横梁承载能力都匹配对应层级管线的满负荷重量，不会出现结构过载的隐患。

　　模型里的所有管线连接位置都做了法兰、焊缝的细节还原，没有出现管线直接穿平台、穿设备壁板的错误设计，放空、排凝管线的走向都引到了装置区的安全排放位置，符合炼化装置的安全生产要求。对于设备的支撑结构，塔器的地脚螺栓预留孔位置、管廊立柱的基础尺寸都做了明确的结构表达，现场施工时可以直接参考模型里的定位尺寸做基础施工，减少土建和安装阶段的图纸错漏问题。不同工段之间的连通管线都设置了合理的膨胀弯位置，补偿管线热胀冷缩产生的位移，避免管线运行过程中出现应力集中导致的焊缝开裂、法兰泄漏问题。整套模型的结构逻辑完全贴合实际炼化项目的设计流程，从工艺需求出发反推空间布局，再根据安装、检修、安全的约束条件调整各部件的相对位置，没有为了视觉效果牺牲工程合理性，不管是用于项目前期的方案汇报，还是用于设计阶段的碰撞检查，都能直接对应到实际工程的需求，不需要做大幅度的调整修改。
