按动式圆珠笔结构拆解装配三维设计

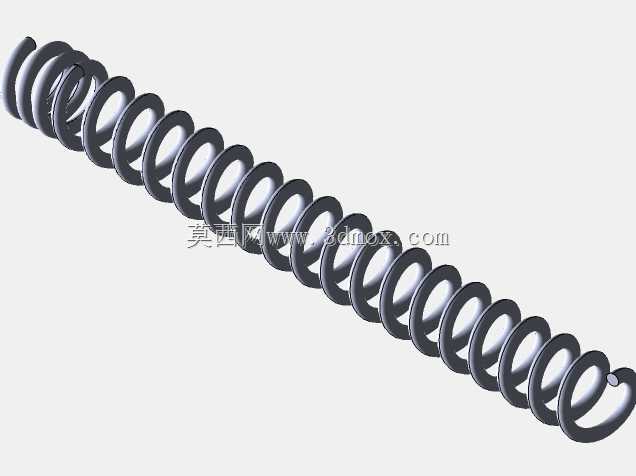

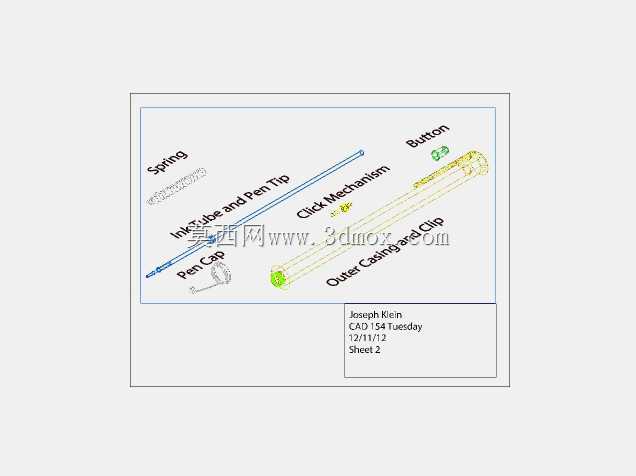

　　从结构组成来看，整套模型拆分出了外笔杆、笔帽、笔夹、按动按钮、棘轮锁定机构、复位弹簧、储墨管、笔尖金属头这几个核心部件，每个零件的配合公差都在建模时做了预留，比如外笔杆内壁的导向筋，和笔芯托架的滑槽配合间隙控制在0.1mm左右，既保证笔芯伸缩时不会出现周向转动，又不会因为间隙过小出现卡滞。复位弹簧的线径、螺距和自由长度是整个结构的设计核心，弹簧弹力过小会导致按动后无法可靠复位，弹力过大则会让按动手感偏硬，长时间使用容易造成手指疲劳，建模时弹簧的安装边界做了严格限定：弹簧上端抵在按动机构的下端面，下端套在笔芯的限位台阶上，压缩行程刚好匹配笔芯伸出笔尖的长度，也就是3mm左右的伸缩量，不会出现过压导致弹簧并圈失效的问题。这套按动式圆珠笔的三维结构模型，完整还原了日常书写工具内部的机械传动逻辑，拆解后可清晰看到每一个零件的配合关系，对于小型按压式伸缩机构的设计参考有很强的实操价值。日常办公、学生书写场景中，按动笔因为无需插拔笔帽、单手即可操作出芯收芯的特性，占据了中性笔、圆珠笔类产品的大半市场份额，其核心的按压锁定机构，也是很多小型伸缩定位结构的设计原型，很多小型工装的快锁结构、电子设备的按键弹出结构，都能看到类似的机械逻辑。

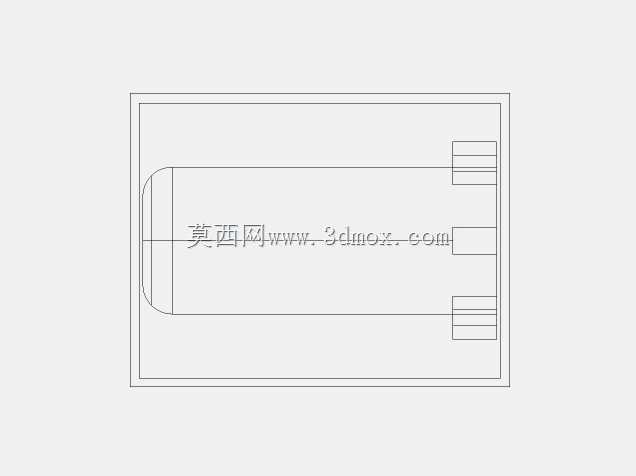

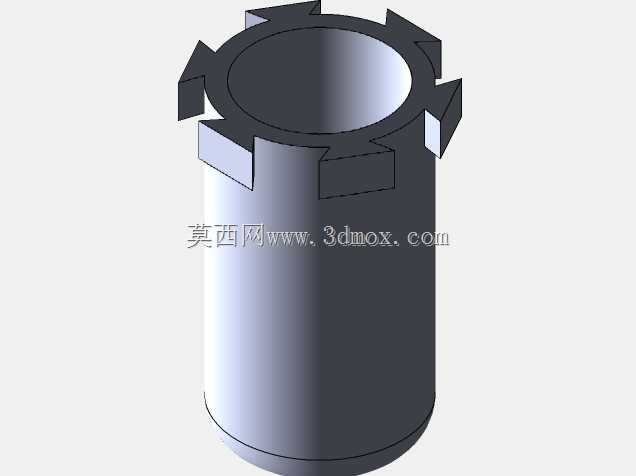

　　笔夹部分的设计兼顾了夹持厚度和弹性变形量，笔夹根部的薄壁做了0.8mm的厚度设计，弯曲弧度预留了1.5mm的变形空间，既可以稳固夹在厚度不超过1mm的纸张、笔记本封面上，又不会因为反复夹持出现塑性断裂。外笔杆的外形做了符合人体工学的微弧收腰设计，握持位置的直径控制在10mm，和成年人手指握持的弧度匹配，长时间书写不会出现硌手的问题。按动按钮的端面做了细密的防滑纹理，直径8mm，刚好匹配指尖的按压接触面积，按动行程4mm，和内部棘轮机构的转动角度匹配，每按一次，棘轮转过一个齿位，实现笔芯的伸出锁定或者收回解锁，整个机构的传动没有多余的冗余零件，零件数量控制在8件以内，非常适合大批量注塑生产，零件的脱模斜度都做了统一的1.5度设置，壁厚均匀控制在1.2mm，避免注塑时出现缩痕、填充不满的问题。

　　笔尖位置的金属头和外笔杆采用过盈配合，过盈量0.05mm，压装后不会出现松动脱落，内孔和笔芯笔头的配合间隙0.02mm，保证笔芯伸缩时顺畅不晃动，书写时不会出现笔尖偏移的问题。这套结构的设计思路完全围绕低成本、高可靠性展开，所有零件都可以采用常规的注塑、冲压工艺加工，不需要特殊的定制设备，装配时只需要按照顺序将弹簧、棘轮机构、笔芯依次装入外笔杆，最后压装笔尖头和按动按钮即可完成总装，装配效率很高，适合年产百万级以上的大批量生产场景。

　　在实际的结构设计参考中，这套模型的棘轮锁定逻辑可以直接移植到很多需要单次按压切换状态的小型机构上，比如小型手电筒的开关、化妆品的按压泵头、小型工具箱的锁扣结构，只需要根据实际的行程需求调整弹簧参数和棘轮齿形角度，就可以快速适配不同的使用场景。建模时所有零件的装配基准都统一以外笔杆的轴线为中心，每个配合面的形位公差都做了合理设置，比如笔芯的同轴度控制在0.03mm以内，保证伸缩时不会和内壁发生刮擦，按动机构和外笔杆的配合采用间隙配合，间隙量0.08mm，既不会出现晃动，又能保证上下滑动顺畅。
