辐条式镂空替换用逆向工程齿轮结构

在工业设备运维与老旧机械修复场景中，齿轮作为核心传动部件，一旦出现断齿、磨损超差、齿面疲劳剥落等失效问题，往往面临原厂配件停产、采购周期过长、定制成本过高的痛点，这类通过逆向测绘完成的替换齿轮，正是针对这类场景开发的实用结构，尤其适配各类进口老旧设备、小众定制设备的齿轮组件更换需求，无需重新设计整套传动链路，可直接匹配原有安装位完成替换，大幅缩短设备停机维修的周期。

从实际使用场景来看，这类齿轮可覆盖仪器仪表传动机构、小型轻工设备传动组、老式自动化设备动力传输单元等多个领域，核心作用是在两平行轴之间传递恒定转速比的旋转动力，保证传动过程中速比稳定、传动效率达标，同时兼顾轻量化需求，降低传动链路的转动惯量，减少启停阶段的动力损耗与冲击载荷。不同于常规实心结构齿轮，这款齿轮采用了辐条式镂空设计，轮缘部分为完整的渐开线齿圈结构，齿向、齿形参数完全匹配原失效齿轮的测绘数据，可保证与配对齿轮的啮合侧隙、接触斑点符合传动精度要求，避免替换后出现啮合异响、传动卡滞、异常磨损等问题。

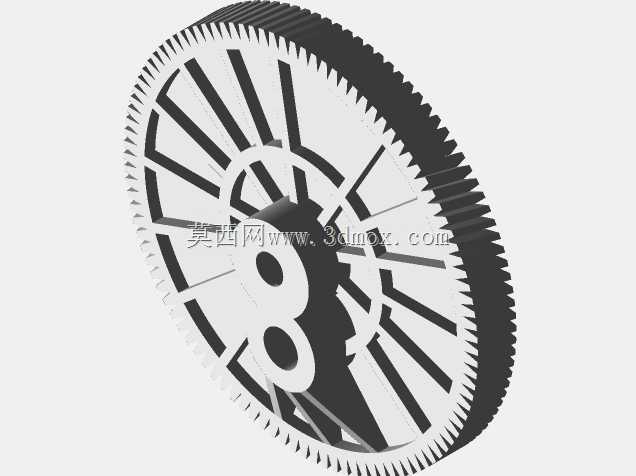

设计过程中，首先通过三维扫描获取原损坏齿轮的完整点云数据，对磨损、断齿的齿面区域进行数据修复，还原原始齿形的设计参数，包括模数、压力角、齿数、齿顶高系数、变位系数等核心传动参数，同时精准还原轮毂部分的安装孔位、定位基准尺寸，保证安装时与原有轴件、定位结构的配合公差符合要求，无需二次加工即可完成装配。辐条部分的结构设计在保证轮体整体刚性的前提下，尽可能去除非受力区域的材料，既降低了齿轮自身重量，也减少了高速转动时的风阻与不平衡量，轮体上的两处圆形镂空结构，除了进一步减重之外，也可作为动平衡校正的工艺孔，方便加工完成后对齿轮进行动平衡调试，适配中高转速的传动场景。

从安装边界来看，齿轮的轴向厚度、齿顶圆直径、齿根圆直径均严格匹配原安装腔的空间尺寸，不会出现装配时与周边壳体、相邻传动件发生运动干涉的问题；轮毂部分的安装孔与配合轴的公差采用基孔制过渡配合，既保证装配时的同轴度要求，也方便后期维护时的拆卸更换；齿面部分的结构设计预留了常规热处理的变形余量，实际加工时可根据传动载荷需求选择调质、高频淬火等表面处理工艺，提升齿面的耐磨性与接触疲劳强度，延长替换件的使用寿命。

在实际选型替换时，需要先核对原齿轮的传动参数与安装尺寸，确认齿数、模数、安装孔直径、键槽尺寸、轮体总厚度等核心边界尺寸与该结构一致，同时确认传动链路的额定载荷、最高转速在该齿轮的承载范围内，避免替换后出现过载断齿的问题。这类逆向开发的替换齿轮，相比重新设计的非标齿轮，不需要调整周边配套结构的尺寸，可实现即装即用，对于小批量维修替换场景而言，能够大幅降低维修成本与时间成本，尤其适合没有原厂图纸支撑的老旧设备维修场景，解决配件采购难的实际问题。轮体的辐条布局经过受力优化，每根辐条的走向均贴合轮体转动时的应力传递路径，避免应力集中导致辐条断裂，在保证轻量化的同时，轮体的抗扭刚性、抗弯刚性均能达到原实心齿轮的使用要求，可承受额定工况下的交变载荷与冲击载荷，保证传动过程的稳定性与可靠性。
