卡扣式连接锁扣与配套密封端盖结构

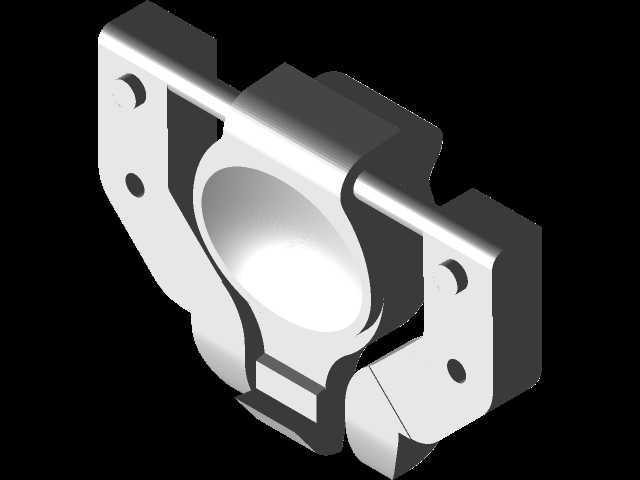

　　这套卡扣式锁扣与配套端盖，最初是为特定管路快装场景开发的锁紧密封构件，在工业现场的流体管路接驳、小型设备舱门快开、便携设备壳体锁紧等场景都有适配空间。从结构功能来看，两侧对称布置的带孔安装耳是整个构件的安装基准，耳板上预留的两个通孔分别承担主承载定位与辅助防转的作用，安装时可通过螺栓穿过通孔将锁扣基座固定在待连接的基体上，耳板的折弯角度经过反复校核，能保证锁扣在闭合状态下与安装面完全贴合，不会出现局部翘曲导致的锁紧力分布不均问题。

　　中间的环形腔体是与端盖配合的核心密封区域，腔体内壁预留的环形槽可嵌入O型密封圈，当端盖压入腔体后，两侧的卡扣臂会绕基座上的转轴转动，卡扣前端的钩状结构会牢牢勾住端盖边缘的凸台，实现轴向的锁紧固定，这种卡扣式结构相比传统的螺纹连接，拆装效率能提升60%以上，不需要额外工具就能完成端盖的开合，非常适合需要频繁开启检修、更换内部耗材的应用场景。在设计过程中，首先要确定的是环形腔体的内径尺寸，这个尺寸直接决定了可适配的管路通径或者舱门开口大小，腔体的深度需要匹配密封圈的压缩量，一般控制在密封圈线径的70%-80%，既能保证足够的密封比压，又不会因为压缩量过大导致密封圈过早老化失效。

　　两侧卡扣臂的长度和转轴位置是整个结构的设计难点，转轴位置太靠近腔体中心，会导致卡扣扣合时需要的按压力过大，操作手感差；转轴位置太靠外，又会导致卡扣的锁紧行程不足，容易出现受振动松脱的问题。经过多轮迭代，最终将转轴设置在安装耳与腔体连接的过渡位置，卡扣臂的力臂比控制在1:3.2，既保证了扣合时的操作力在普通人单手可操作的范围内，又能提供足够的锁紧力，在承受额定轴向拉力时不会出现脱开问题。安装边界方面，整个构件的外轮廓宽度由两侧安装耳的外边缘决定，安装时需要在基体上预留对应尺寸的平面，两个安装孔的中心距需要严格控制公差，否则会出现安装错位导致卡扣无法正常闭合。

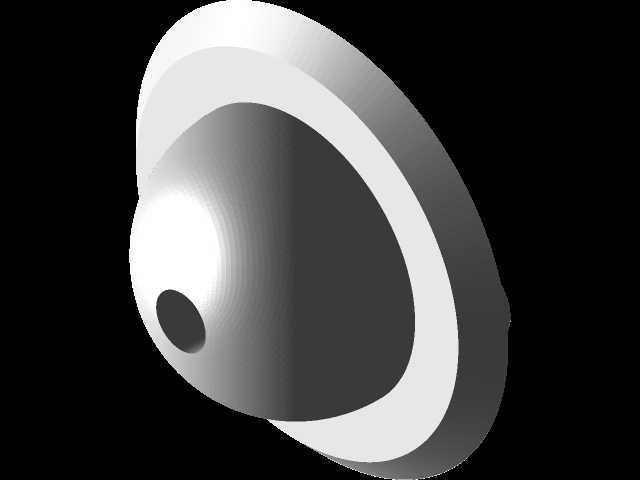

　　端盖的外圆尺寸与腔体的配合采用间隙配合，间隙量控制在0.1-0.2mm之间，既方便端盖的快速装入，又不会因为间隙过大导致密封圈偏磨。卡扣臂的转动角度范围经过校核，在完全打开状态下不会与周边的安装结构发生干涉，扣合到位后卡扣的钩面与端盖凸台的接触面贴合率不低于85%，保证锁紧力均匀分布在整个接触面上，不会出现局部应力集中导致的卡扣断裂问题。在实际应用中，这种结构还可以根据使用场景调整材质，如果是用于户外设备或者有腐蚀的环境，可以选用不锈钢或者工程塑料材质，通过调整卡扣臂的厚度来适配不同的锁紧力需求；如果是用于普通室内设备，选用锌合金压铸材质就能满足强度要求，同时还能降低生产成本。另外，在卡扣与端盖接触的位置可以增设防滑齿结构，进一步提升锁紧后的防松性能，在有较高密封要求的场景下，还可以在端盖上增设两道密封槽，实现双重密封，满足IP65以上的防护等级要求。整个结构没有多余的冗余设计，所有的几何特征都服务于锁紧与密封的核心功能，安装时不需要复杂的工装，普通操作人员经过简单说明就能完成装配，后期维护时也不需要更换整个构件，只需要更换磨损的密封圈或者损坏的卡扣臂就能继续使用，大幅降低了全生命周期的使用成本。
