轮式移动底盘双电机传动系统结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1075995
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计
  • 轮式移动底盘双电机传动系统结构设计

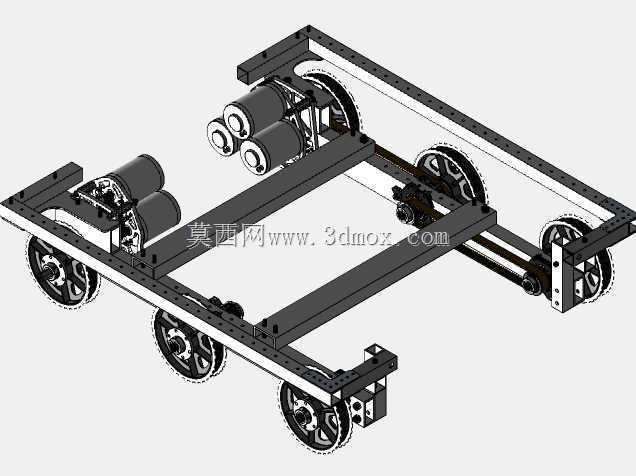

这套轮式行走传动结构,主要面向小型移动作业平台的动力传输需求,常见应用场景包括车间物料转运小车、竞赛类移动机器人底盘、轻型巡检设备行走单元等需要稳定轮式驱动的工况。从结构布局来看,整体采用矩形框架式承载基体,框架通过标准型材拼接成型,所有安装点位均预留了标准连接孔位,既可以保证整体结构的刚性,也能为上层搭载的作业模块、控制元件、动力源提供充足的安装空间,框架的边界尺寸经过适配设计,能够兼容多数常规尺寸的轮组与驱动元件安装,不会出现轮组运动干涉或者驱动元件超出底盘外轮廓的问题。

动力传输部分采用双侧对称双电机驱动布局,每侧动力单元通过传动结构将扭矩传递至同轴的两个行走轮,这种设计可以通过两侧电机的转速差实现底盘的转向动作,不需要额外设置转向机构,大幅简化了底盘的整体结构,同时降低了传动链路的故障点。轮组部分采用带轮缘的行走轮设计,轮体与轴的连接位置设置了定位结构,能够保证传动过程中轮体不会出现轴向窜动,轮组与框架的连接位置预留了轴承安装位,可通过标准轴承降低转动过程中的摩擦阻力,提升传动效率。

设计过程中优先考虑了传动链路的同轴度要求,所有传动轴的安装座均设置在框架的同一加工基准面上,避免因为安装基准偏差导致的传动卡滞、轴承受力不均等问题。驱动电机的安装位置采用下沉式布局,将电机主体布置在框架上下层的空间内,不会额外占用底盘上方的搭载空间,同时降低了整体重心高度,提升底盘行走过程中的稳定性,避免急停或者转向过程中出现侧翻风险。传动部件的外侧预留了防护安装位,后期可根据使用场景加装防护盖板,避免作业过程中杂物卷入传动结构造成设备损坏。

从安装边界来看,框架四周的连接孔位采用等间距排布设计,上层搭载设备时不需要额外打孔适配,可直接通过标准紧固件完成连接;轮组的下沿与框架下平面预留了足够的离地间隙,能够适应车间常见的小幅度地面起伏、接缝等工况,不会出现底盘剐蹭地面的问题。传动轴的伸出端预留了扩展接口,可根据需求外接编码器等检测元件,实现行走速度、里程的精准检测,适配自动化导航类的功能需求。

整套结构的受力路径经过优化,驱动工作时的扭矩通过传动座直接传递至框架主体,不会对电机安装位造成额外的弯矩载荷,提升了驱动元件的使用寿命。轮组的轮距与轴距参数经过匹配设计,既保证了行走过程中的稳定性,也控制了整体的转弯半径,能够在相对狭窄的车间通道内完成转向、调头动作。所有传动部件均采用模块化设计思路,单个轮组或者驱动单元出现故障时,可单独拆卸更换,不需要整体拆解底盘框架,降低了后期的维护难度与成本。框架的型材选型经过刚性校核,在搭载额定重量的上层设备时,框架的变形量控制在允许范围内,不会因为框架变形导致传动部件的同轴度偏差,保证传动系统长期运行的可靠性。
