多关节可调式伺服敲击作业臂结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1075991
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计
  • 多关节可调式伺服敲击作业臂结构设计

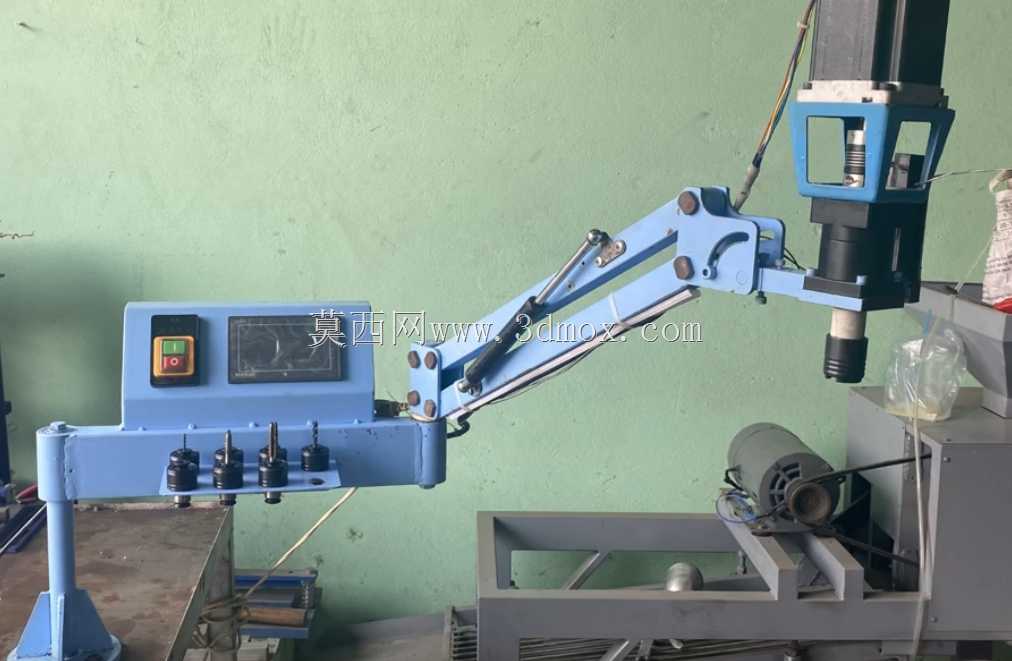

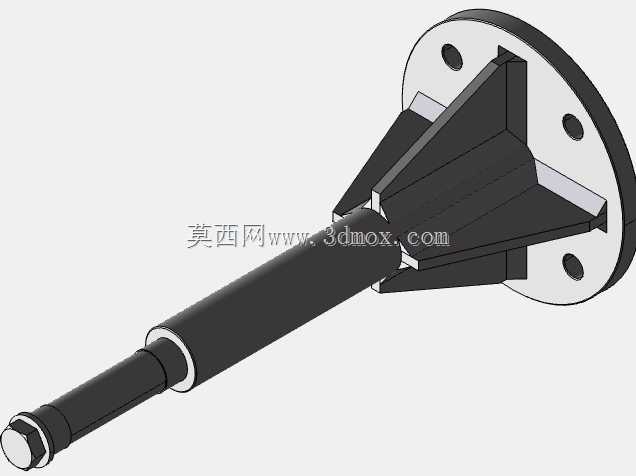

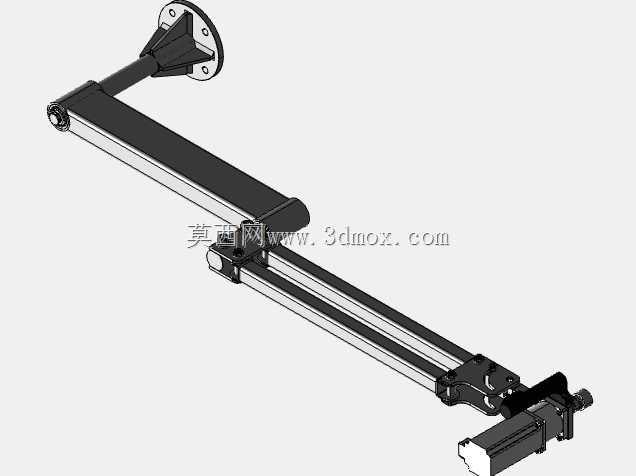

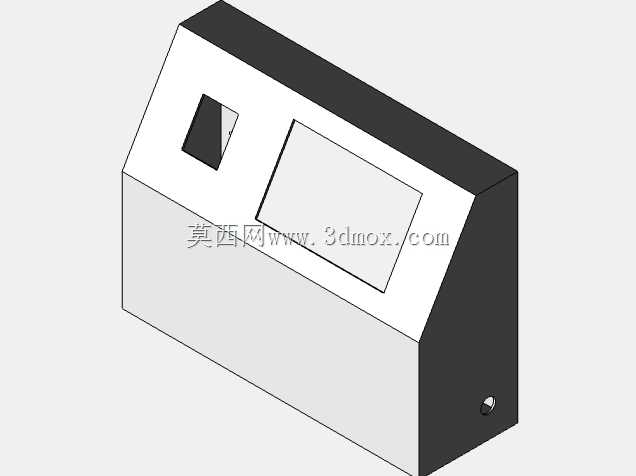

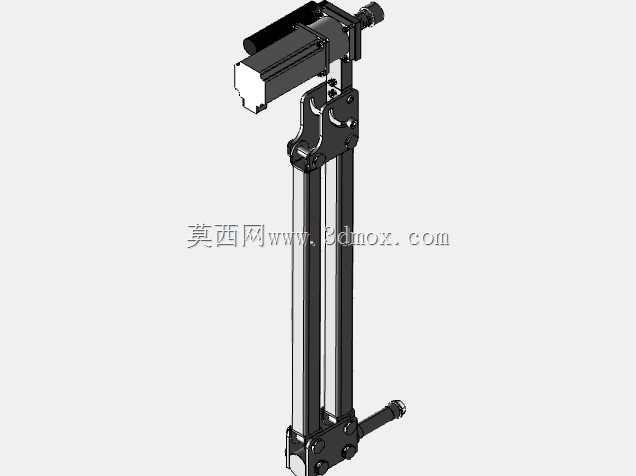

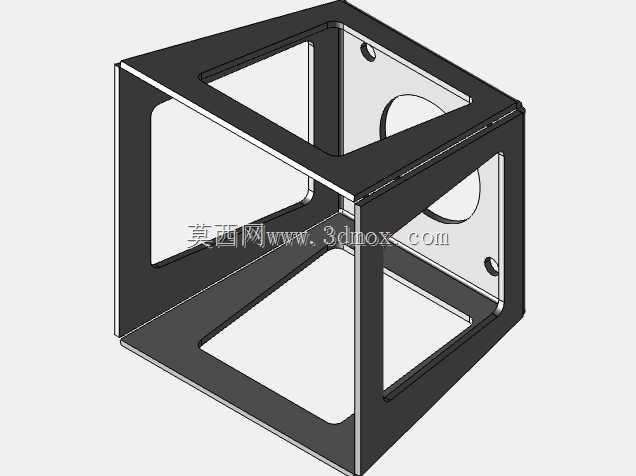

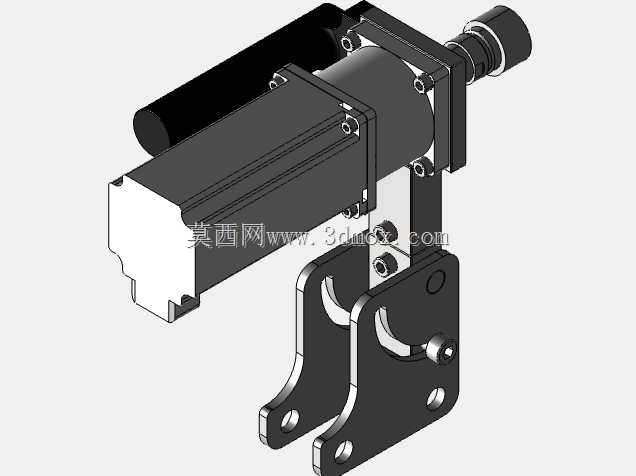

  臂体部分采用三段式铰接结构,每段关节处都设置了阻尼锁紧机构,作业前可以根据工位的实际作业范围调整各段臂的伸展角度,调整到位后锁紧关节即可保持臂体姿态稳定,不会因为敲击反作用力出现位置偏移。末端执行端搭载伺服驱动的敲击主轴,可根据不同作业需求调整敲击行程与输出力度,主轴的轴向行程预留了80mm的可调范围,适配不同高度的工件装夹高度,避免因为工件尺寸差异导致敲击不到位或者过压损伤工件。控制部分集成在底座侧方的操作盒上,操作盒上设置了急停按钮、触控参数设置屏以及模式切换开关,操作人员可以直接在工位旁完成敲击参数的调整,不需要往返控制柜操作,缩短工位调试的辅助时间。这款多关节敲击作业臂,主要面向小型零部件加工、装配环节的高频敲击作业场景,比如五金件铆接压合、小型轴承装配敲入、工件局部应力释放敲击、异形件定位敲正这类需要稳定输出可控敲击力的工位,替代传统手持榔头的人工作业模式,解决人工敲击力度不均、作业位置偏差大、长时间操作疲劳导致的良品率波动问题。从结构设计逻辑来看,整机采用悬臂式多关节铰接布局,底座为固定式立柱安装结构,可直接通过螺栓固定在工作台台面或者专用设备机架上,安装时需要预留底座周边至少150mm的操作维护空间,避免关节转动时与周边工装发生干涉。

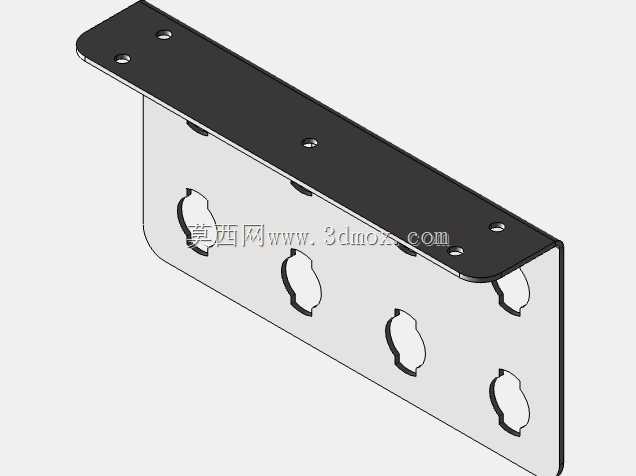

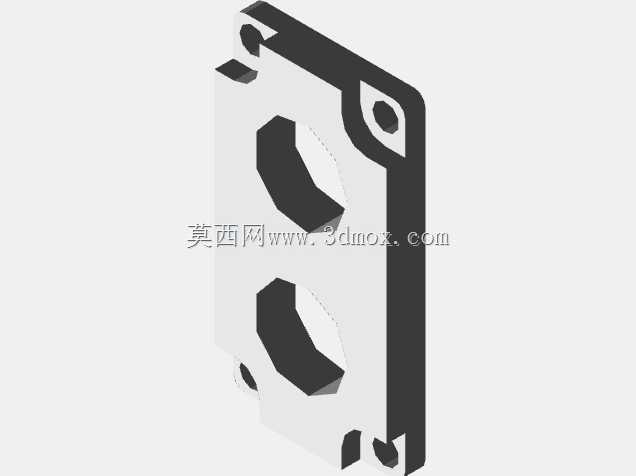

  臂体的整体伸展最大半径可达720mm,垂直方向作业覆盖范围从底座安装面往上200mm到550mm区间,能够覆盖常规小型工作台面上的绝大多数装夹工位,不需要额外增加移位机构就能完成工位范围内所有点位的敲击作业。设计时特意在各关节铰接处采用了自润滑铜套配合锁紧螺栓的结构,不需要频繁加注润滑脂就能保持关节转动顺畅,同时兼顾锁紧后的刚性,避免敲击过程中臂体出现颤振影响敲击精度。底座上还预留了四个快换接杆的安装位,可以根据不同的作业头类型快速更换敲击端头,比如平端头用于平面敲击、尼龙端头用于易刮伤工件的表面作业、尖头用于局部点位的精准敲击,不需要拆卸整个主轴就能完成端头更换,适配多品种小批量的生产场景。

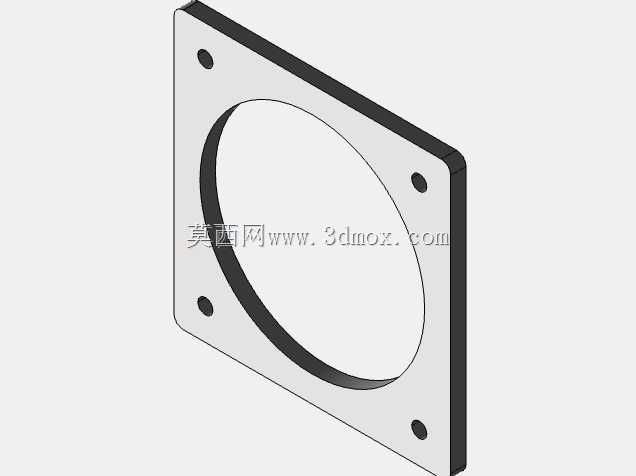

  从安装边界来看,底座的安装孔位采用120mm*120mm的方形分布,适配常规工作台的T型槽间距,不需要额外加工过渡安装板就能完成固定,整机自重控制在28kg左右,普通工作台的承载能力完全可以满足安装要求,不需要额外加固机架。臂体在完全收拢状态下的横向尺寸仅为280mm,不作业时可以收拢到工作台侧方,不会占用工作台的核心操作空间,方便操作人员完成其他装夹、检测类作业。在实际应用中,这类敲击臂可以直接集成到小型装配流水线的单工位上,也可以作为独立工装配合台虎钳、小型工装夹具使用,相比全自动的敲击专机,它的调整灵活性更高,不需要针对单一工件做专门的定制化夹具,适合加工品类切换频繁的小型加工车间使用。

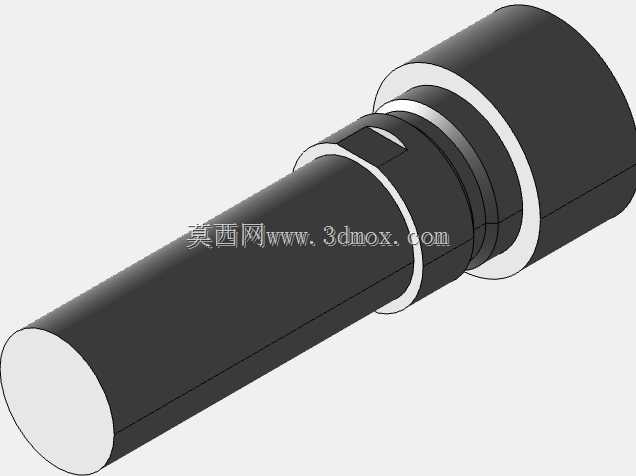

  末端主轴的导向部分采用直线轴承配合滑动导柱的结构,敲击动作的同轴度控制在0.1mm以内,能够保证敲击力始终垂直于工件表面,避免斜向敲击导致的工件偏移或者端头崩损问题。臂体的受力结构经过优化,在最大伸展长度下承受1000N的敲击反作用力时,臂体末端的形变量控制在0.2mm以内,能够保证长期敲击作业下的位置精度,不会因为反复受力出现关节松动或者臂体变形的问题。操作盒的安装角度做了15度的仰角设计,操作人员站立操作时视线刚好可以正对屏幕,不需要弯腰或者抬手就能完成参数设置与按钮操作,符合人机工程学的设计要求,降低长时间操作的疲劳感。电气走线全部采用臂体内部穿线的方式,外部没有裸露的线缆,避免作业过程中线缆被工件勾挂或者被敲击碎屑损伤,提升设备使用的安全性与整洁度。
