真空环境钨加热笼式蓝宝石生长热场结构

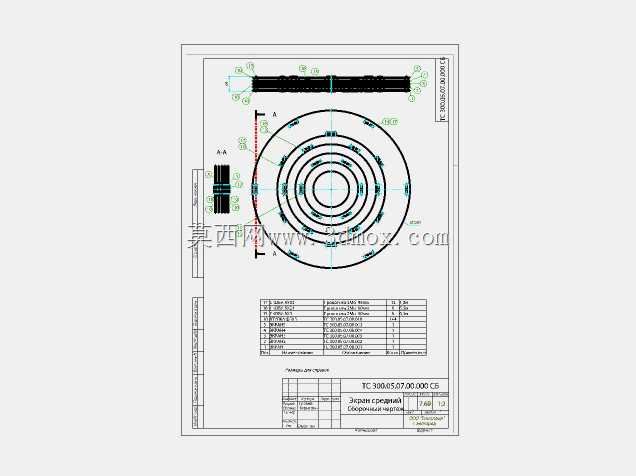

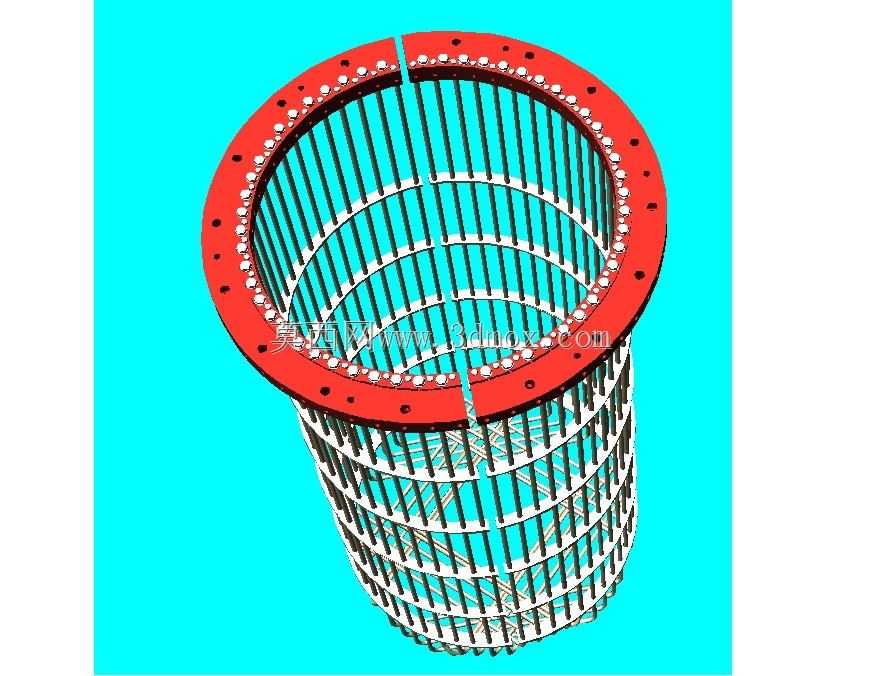

该结构为蓝宝石晶体生长工艺配套的真空腔室内部钨质加热组件，主要应用于泡生法、提拉法蓝宝石长晶设备的热场核心区，承担高温环境下的均匀辐射供热职能，为蓝宝石单晶生长提供稳定可控的温场边界。在实际长晶作业中，该加热组件布置于真空炉腔内部的坩埚外围，整体采用笼式通透结构，既能够通过多根竖向排布的钨发热体形成周向均匀的热辐射面，避免局部温差异常导致的晶体生长缺陷，也能预留足够的热流扩散通道，配合外层保温屏形成纵向温度梯度，匹配蓝宝石晶体生长过程中不同阶段的温场调控需求。

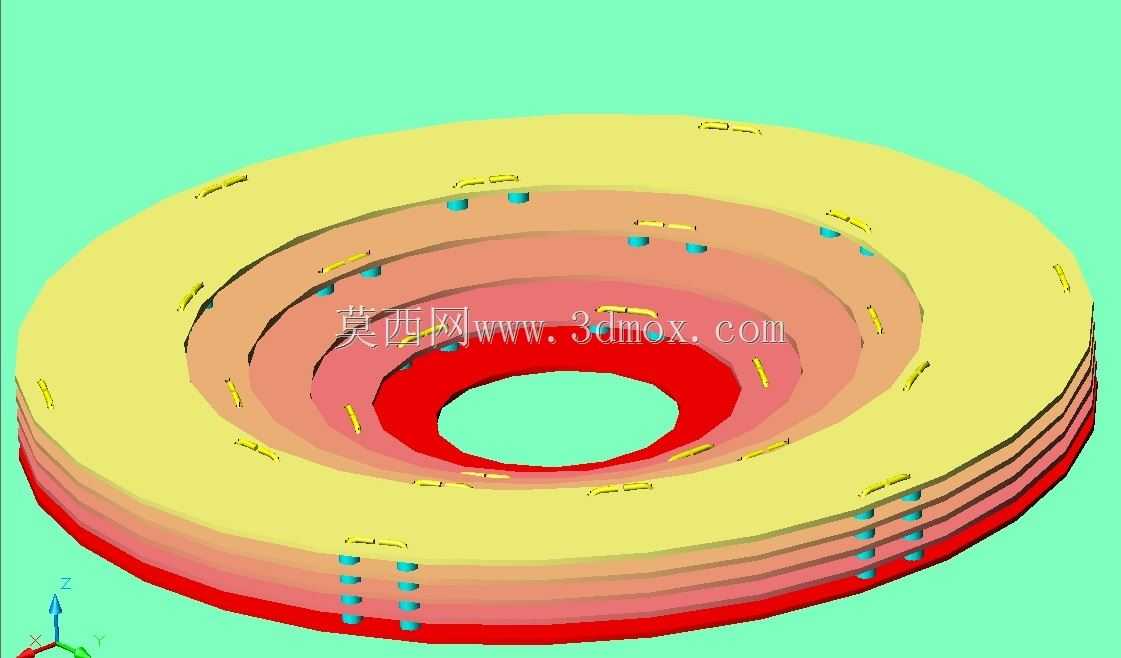

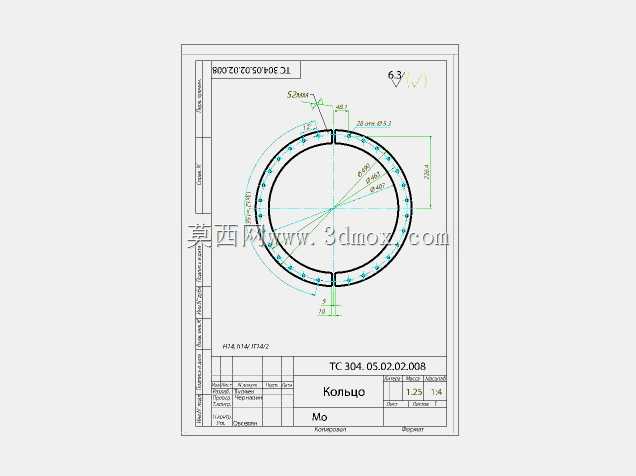

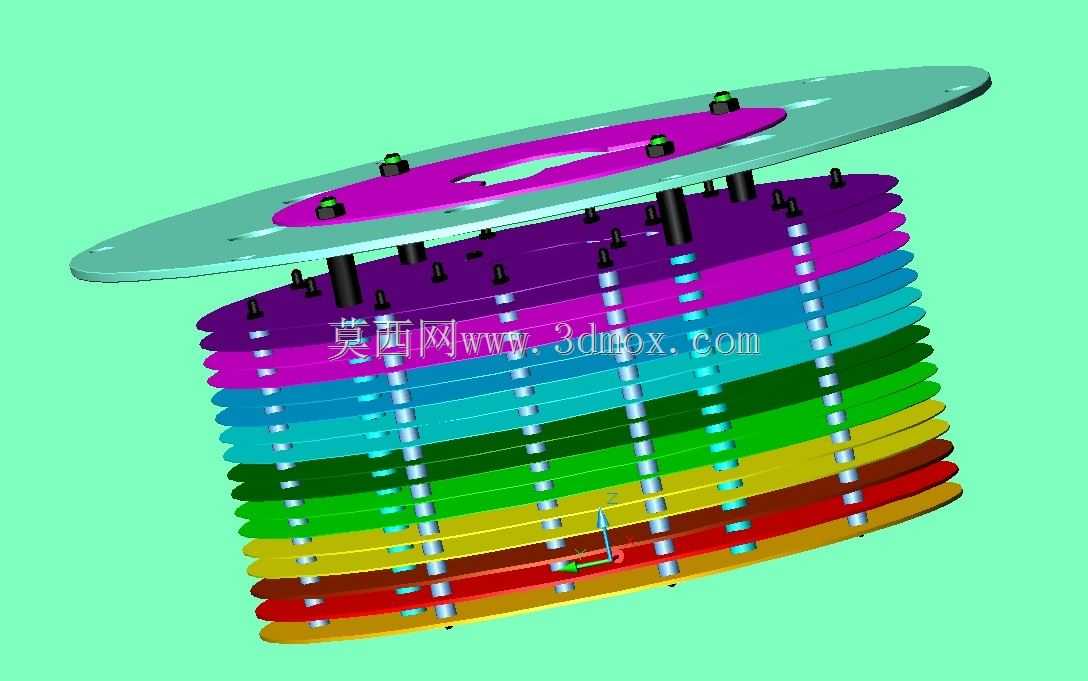

从结构设计逻辑来看，顶部采用整圈法兰式安装环作为承载基准，法兰环上均匀分布安装孔位，可直接与炉腔内部的水冷电极支座对接，实现发热体的供电连接与机械固定，安装时需保证法兰环平面度误差控制在合理范围内，避免通电后因接触不均引发局部打火问题。竖向发热元件采用细长钨杆沿周向等距排布，相邻钨杆之间通过多层环形箍架实现径向定位，每一层箍架的连接点都做了绝缘隔离处理，防止发热元件之间出现短路故障，同时环形箍架的分段式设计也能抵消高温下钨材热膨胀带来的结构形变应力，避免长期高温作业后结构出现变形松脱。

考虑到真空高温作业环境的特殊性，整体结构所有承力与发热部件均采用钨材加工，钨材在1800℃以上的高温环境下仍能保持稳定的结构强度与极低的饱和蒸气压，不会在真空环境下挥发杂质污染晶体生长环境。笼式结构的开口设计并非简单的通透处理，而是根据长晶过程中热流的走向调整了竖向钨杆的排布密度，在对应坩埚固液界面的高度区间适当加密发热杆排布，提升该区域的热辐射均匀性，在晶体提拉通道对应的位置预留了足够的间隙，避免晶体升降过程中与加热结构发生剐蹭。

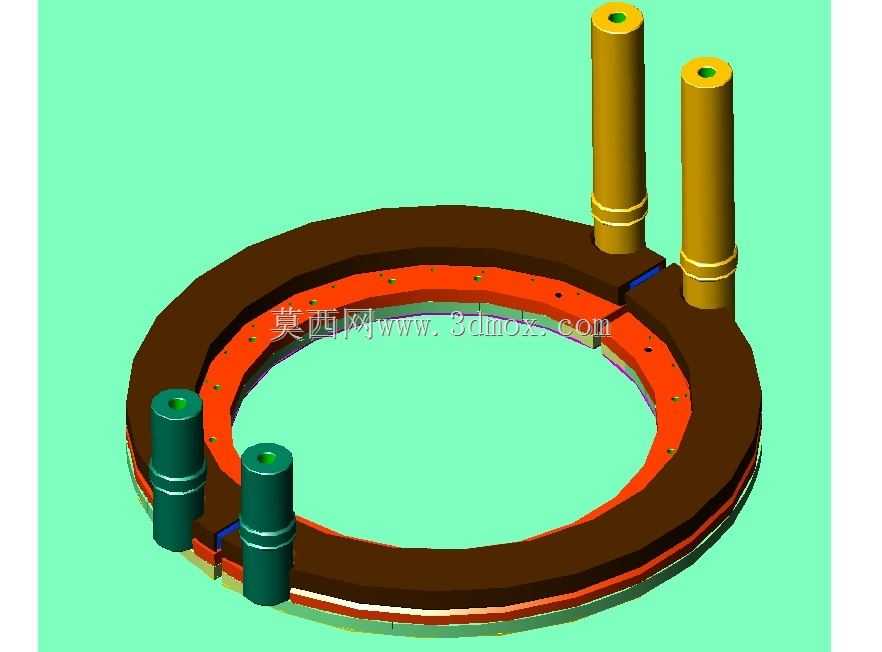

安装边界方面，顶部法兰的外径尺寸需匹配炉腔内部电极的分布圆直径，安装孔的位置度公差需控制在±0.1mm以内，保证每一组电极都能与发热体的接线端可靠贴合；整体笼体的外径需小于炉内保温屏的内径，预留出15-20mm的安装间隙，既方便现场装配作业，也能避免高温下结构热膨胀后与保温屏发生接触；笼体的总高度需覆盖坩埚的整体高度区间，下端延伸至坩埚底部以下50mm左右，保证坩埚底部也能获得足够的辐射热量，减少纵向方向的温场偏差。

在实际工况运行中，该加热结构的发热功率可通过外接电源进行线性调节，配合炉内的测温元件实现温度的闭环控制，笼式的开放结构也方便运维人员在停炉后检查每一根发热杆的损耗情况，出现单根发热杆损坏时可单独进行更换，无需整体拆解热场结构，降低设备运维的成本与时间消耗。结构设计时也充分考虑了钨材的高温蠕变特性，每根竖向钨杆的下端都预留了一定的伸缩余量，避免长期高温下钨杆自重导致的下垂变形，多层环形箍架的位置也经过受力校核，保证在高温状态下仍能维持整体结构的圆度，不会出现局部变形导致的温场偏移问题。
