适配乌拉尔摩托的五速变速箱结构设计

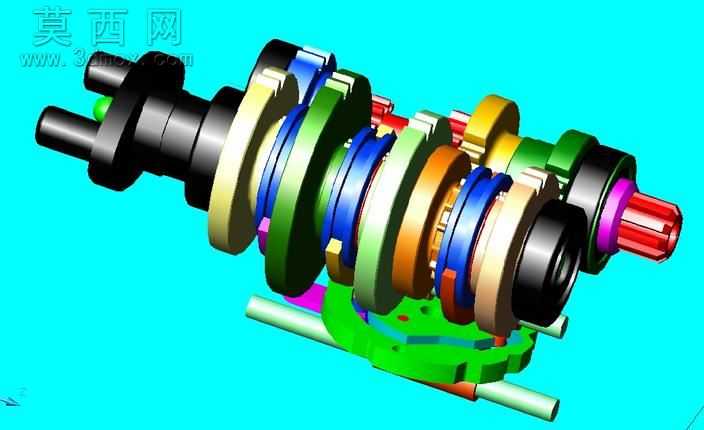

本作品为适配乌拉尔、M-72、K750等系列摩托车的升级款五速变速箱三维设计，是在原有四速变速箱基础上进行的结构优化与档位拓展设计。建模阶段采用参数化设计思路，对变速箱内部核心的轴系、齿轮组、换挡机构、定位组件等进行全尺寸还原，每一组传动齿轮的模数、齿厚、啮合间隙都经过参数化约束，保证各档位传动比匹配合理，能够满足摩托车不同行驶工况下的动力输出需求。渲染阶段对不同功能部件采用差异化材质表现，输入输出轴采用金属镀铬材质模拟真实轴件的金属光泽与耐磨属性，各档位传动齿轮根据传动负载差异，分别赋予不同色泽的合金材质，直观区分常啮合齿轮、换挡滑动齿轮、倒档齿轮等不同功能的齿轮部件，换挡拨叉、定位销、同步组件等辅助部件也通过材质差异进行清晰区分，变速箱壳体采用铸铝材质表现，还原壳体的铸造质感与安装定位结构。结构设计上，该五速变速箱在原有四速箱体的安装尺寸基础上进行适配优化，保留了与原车车架、发动机连接的安装位，无需对摩托车原有结构进行大幅改动即可完成升级替换，内部轴系采用同轴多齿轮排布设计，滑动齿轮通过花键与轴连接，换挡时通过拨叉带动滑动齿轮轴向移动，与对应档位的固定齿轮啮合实现动力传递，各档位之间设置有定位锁止结构，避免行驶过程中出现跳档、脱档问题，同时优化了各档位齿轮的啮合接触面积，提升传动过程的平稳性，降低齿轮运转噪音。设计过程中充分考虑了老式摩托车的动力特性，五档为超速档设计，能够在高速巡航时降低发动机转速，提升燃油经济性与长途骑行的舒适性，整体结构紧凑，零部件集成度高，既保留了原有变速箱的可靠性优势，又通过档位拓展提升了车辆的行驶适配性。
