铝型材搭建顺序换档线性手刹结构

　　这套基于铝型材搭建的顺序换档线性手刹结构，核心面向模拟驾驶外设的DIY制作场景，同时覆盖小型实训台架的操纵机构模拟需求，在民用模拟赛车外设改装、职业驾驶培训模拟装置、高校车辆工程专业操纵机构教学教具领域都有适配空间。不同于传统集成式模拟操纵外设采用定制铸件或注塑外壳的方案，这套结构全程依托工业铝型材的标准安装槽完成主体框架搭建，仅搭配少量机加工DIY零件即可完成装配，大幅降低了非量产场景下的制作门槛，也方便使用者根据自身安装空间灵活调整框架尺寸。从功能实现逻辑来看，这套结构同时兼容两种操纵模式：切换至换档逻辑时，沿导轨轴向的滑动行程对应顺序换档的升档、降档触发，每段行程的阻尼反馈通过轴系上的缓冲环与定位结构实现，能够模拟真实序列式变速箱换档时的吸入感与档位段落反馈；切换至手刹逻辑时，绕铰接点的摆动行程对应线性手刹的拉力输出，铰接位置的角度传感器可实时采集摆动角度，转化为模拟信号输出至驾驶模拟系统，实现制动力度的线性对应。

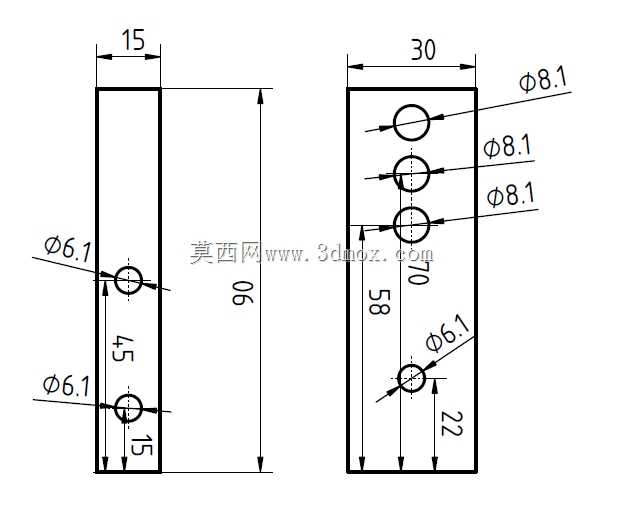

　　设计思路上，整个结构优先采用标准件降低加工量：主体支撑结构全部选用20系列或40系列工业铝型材，依靠型材自带的T型槽完成安装定位，不需要额外设计定制的框架连接板，所有立板、支座类零件都可通过激光切割或简易铣削加工完成，不需要复杂的五轴加工工序，普通爱好者借助基础机加工设备即可完成零件制作。安装边界方面，整套结构的底部依托铝型材导轨作为安装基准，可直接通过T型螺栓固定在模拟驾驶舱的铝型材台架上，横向安装宽度可根据选用的铝型材长度灵活调整，最小安装宽度可控制在150mm以内，纵向安装深度不超过300mm，操纵杆的竖直高度可通过调整铰接支座的安装位置在200mm至400mm区间内适配，能够匹配不同坐姿的模拟驾驶舱布局，不会与方向盘、踏板等其他模拟外设产生安装干涉。

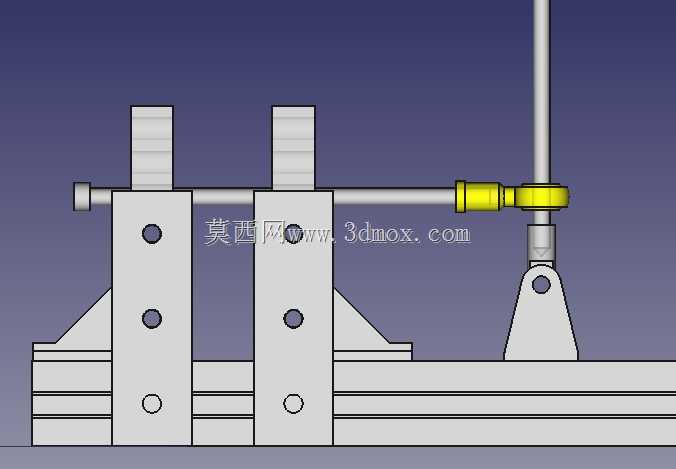

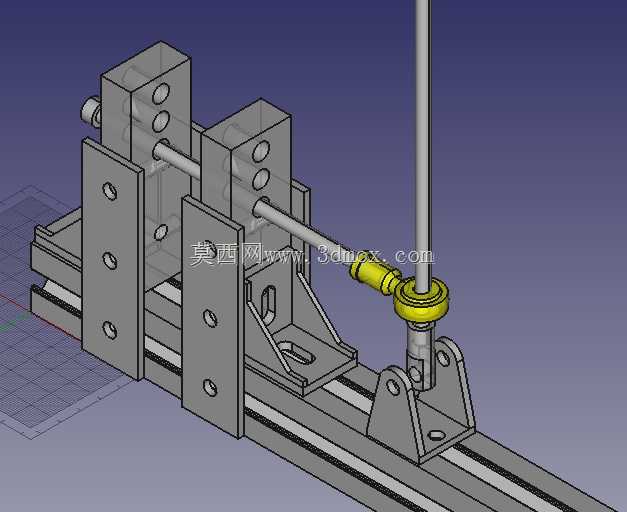

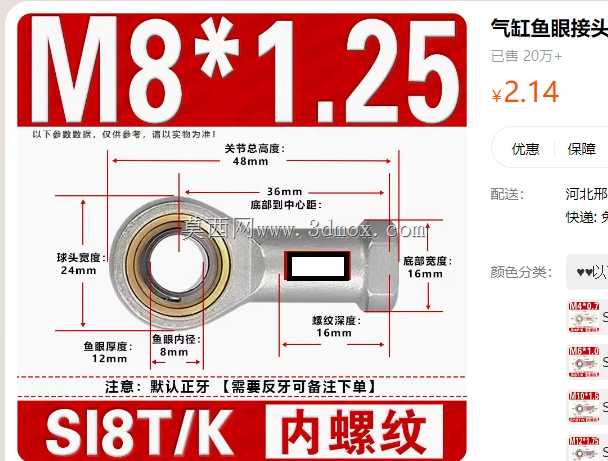

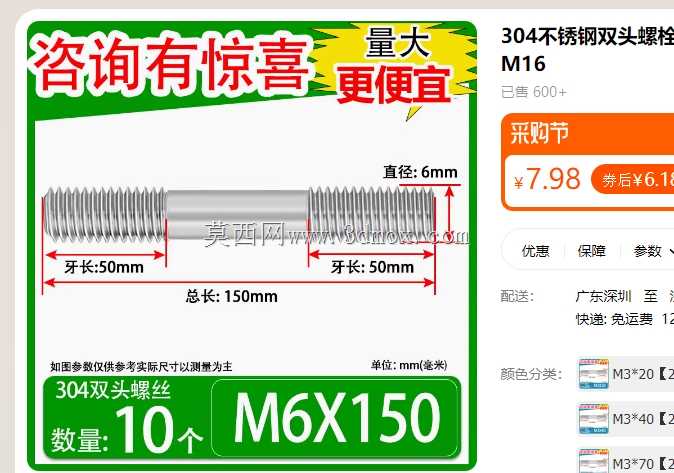

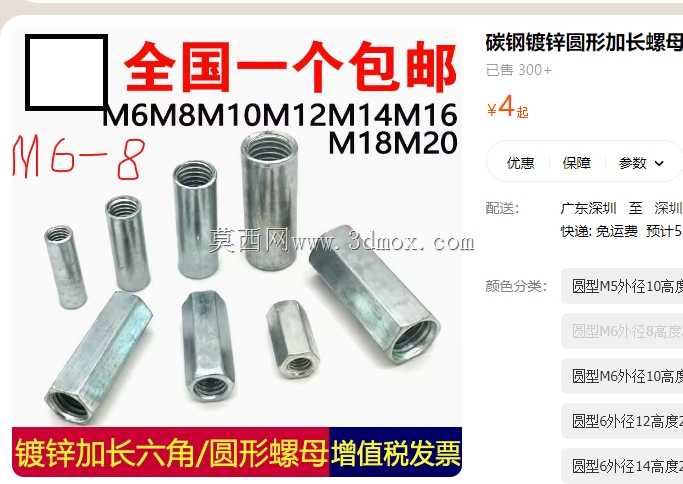

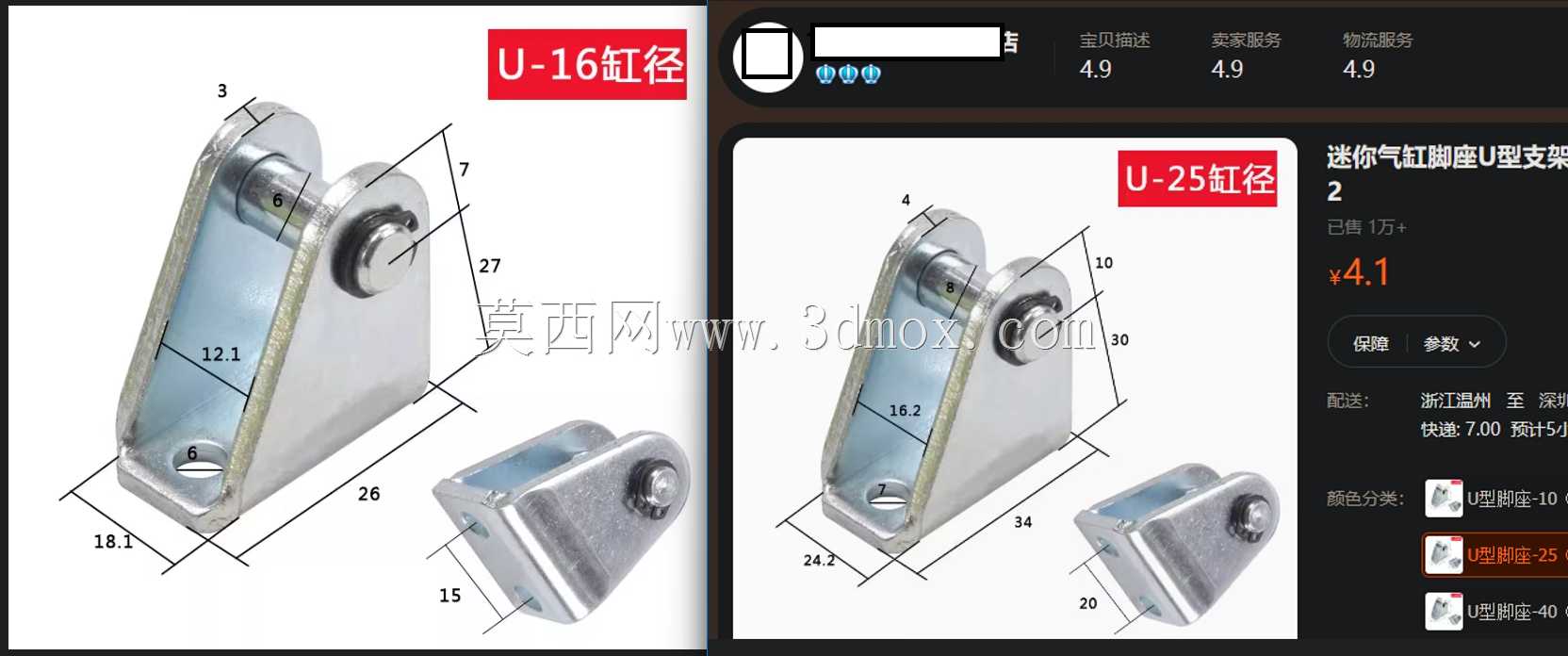

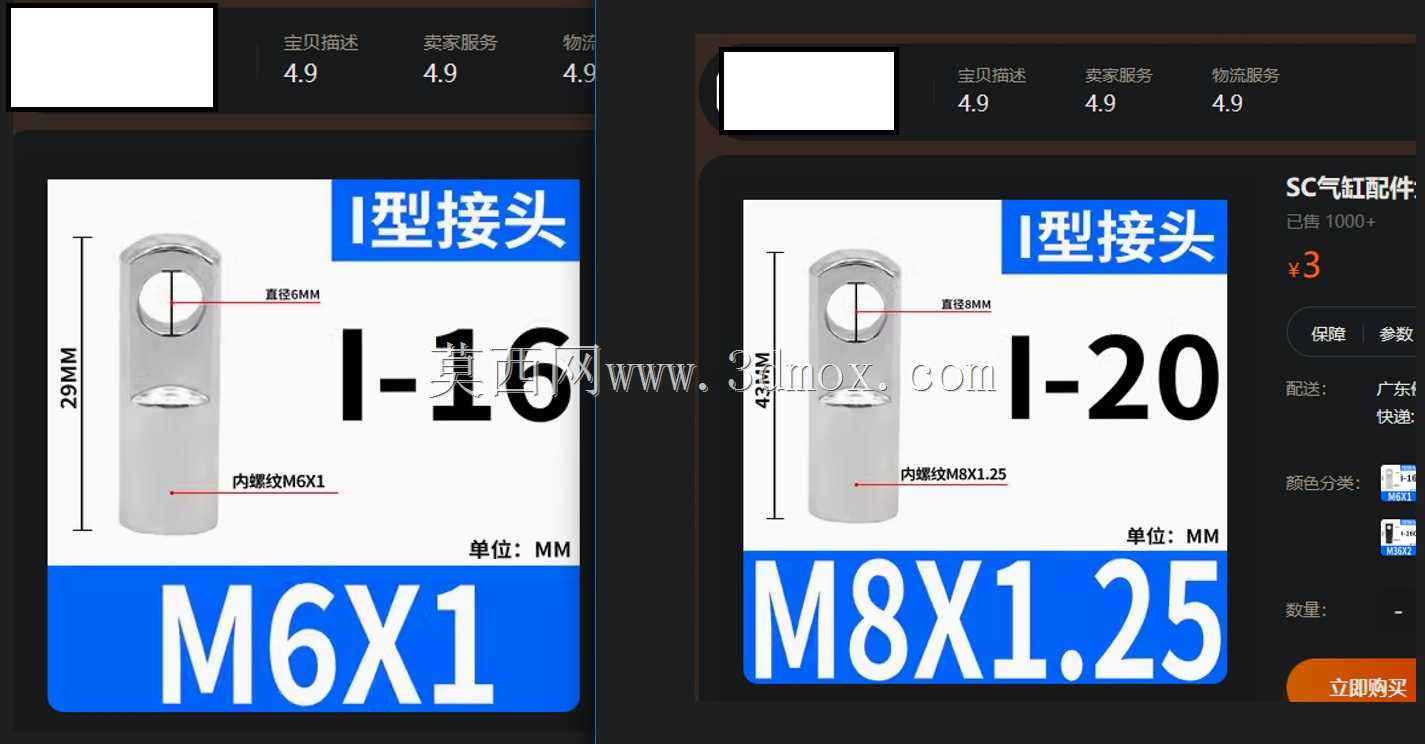

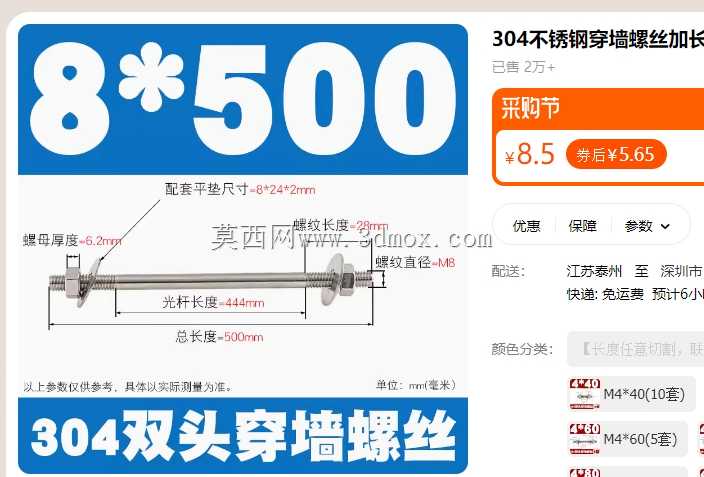

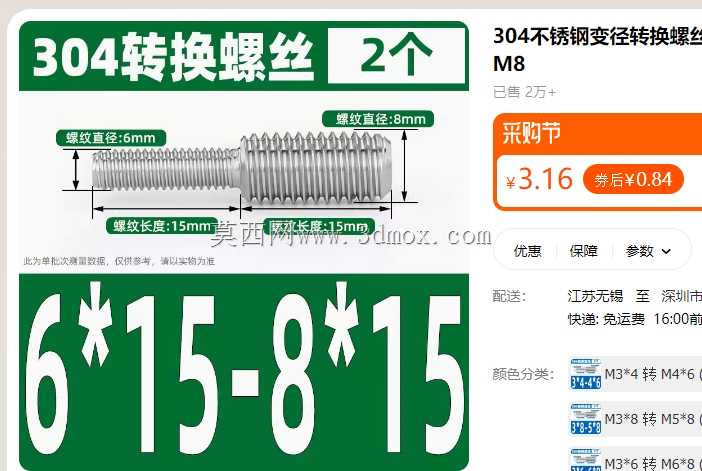

　　结构的运动副设计上，滑动轴系采用光轴搭配直线轴承的方案，保证轴向滑动的顺畅度，同时在轴端设置可调阻尼的缓冲结构，使用者可根据自身操作习惯调整换档行程的阻尼大小；手刹摆动的铰接位置采用自润滑衬套，长期往复摆动也不会出现明显的旷量，铰接处的复位弹簧可根据需求更换不同刚度的型号，调整手刹拉起时的反馈力度。考虑到DIY制作的公差适配问题，所有安装孔位都设计了一定的调节余量，比如支座与铝型材连接的孔位采用长圆孔设计，即使铝型材切割存在少量长度误差、零件加工存在少量孔位偏差，也能通过调整安装位置完成装配，不需要二次返工修配零件。

　　在实际使用场景中，这套结构既可以单独作为线性手刹外设使用，也可以通过调整轴系的定位块位置，切换为顺序换档器使用，不需要额外更换主体框架，仅需调整传感器的触发逻辑与阻尼参数即可完成功能切换，相比单独购买两套独立外设，大幅节省了安装空间与制作成本。对于模拟驾驶爱好者来说，这套结构的所有零件都可单独采购替换，某一部分出现磨损时不需要更换整个总成，仅需更换对应的衬套、轴承或弹簧即可恢复使用精度；对于教学实训场景来说，外露的结构形式能够直观展示顺序换档机构与线性手刹的运动原理，方便学员理解操纵机构的力传递逻辑与信号采集方式，不需要拆解封闭的总成外壳即可观察内部运动状态。
