双链轮组合传动结构三维建模

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1076076
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模
  • 双链轮组合传动结构三维建模

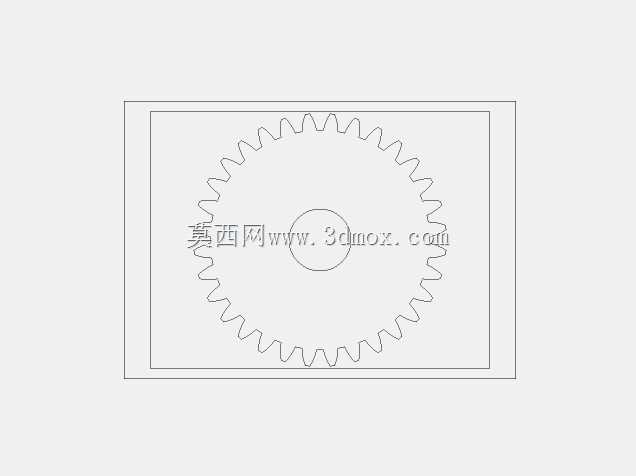

这套双链轮组合结构,是链传动系统里的核心啮合传动部件,日常在各类需要精准同步传动、长距离动力传递的工业场景里都能见到它的身影,从轻型输送线的动力传递单元,到小型专用设备的进给传动机构,再到农机、轻工设备的动力分配链路,链轮都是保证传动效率、降低传动损耗的关键零件。做这套结构建模的时候,首先要考虑的是链传动的啮合匹配逻辑,链轮的齿形不是随便画的渐开线或者圆弧,得匹配对应节距的滚子链参数,齿槽的轮廓要保证滚子能顺畅啮入啮出,不能出现卡滞、跳齿的情况,不然实际运行的时候不仅噪音大,还会加速链条和轮齿的磨损,大幅缩短整套传动机构的使用寿命。

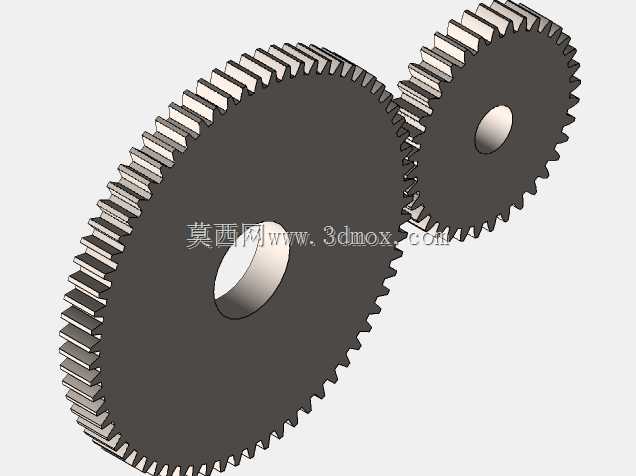

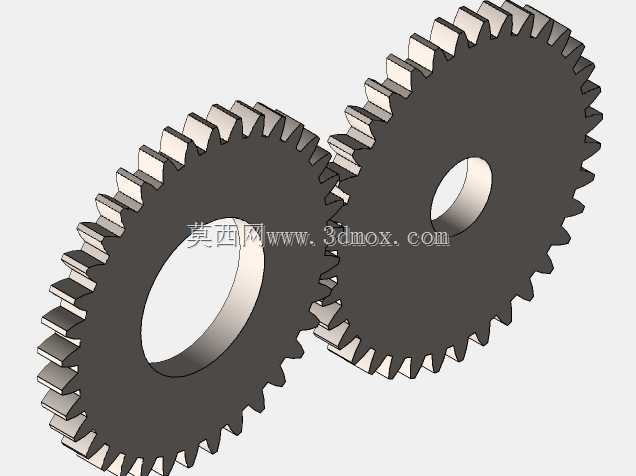

从结构设计的角度看,这套双链轮组合可以满足两种传动需求,一种是同轴安装的双链轮实现不同传动比的动力分流,把单一输入动力分成两路传递给不同的执行端,另一种是两个链轮分别作为主动轮和从动轮搭配链条组成传动副,实现固定传动比的动力传递。建模的时候首先确定了链轮的分度圆直径,这个参数直接和齿数、链条节距挂钩,是保证传动比准确的核心基准,齿顶圆、齿根圆的尺寸都要围绕分度圆来做公差匹配,齿侧的间隙要留得合理,太小容易卡链,太大则会出现传动冲击,运行起来抖动明显。

安装边界方面,链轮中心的轴孔是按照常用的传动轴配合公差设计的,孔内预留了键槽位置,方便安装平键传递扭矩,轮体的厚度要匹配对应链条的内节宽度,保证链条能完全卡在轮齿之间不会出现偏磨,两个链轮如果是同轴安装的话,端面的跳动公差要控制在合理范围内,不然链条运行的时候会出现轴向窜动,容易脱链。实际应用里,链轮的材质一般会根据载荷大小选,轻载场合用45号钢调质处理就足够,中载或者有冲击载荷的场合会用40Cr淬火处理,齿面硬度提高之后耐磨性能会好很多,要是用在腐蚀环境里还会做镀锌或者不锈钢材质的选型。

设计的时候还要考虑链轮的维护便利性,轮齿的磨损是链传动里最常见的失效形式,所以建模的时候轮体和轮毂部分做了等强度设计,不会出现齿还没磨坏轮毂先裂了的情况,也不会为了追求强度把轮体做的过于笨重,增加不必要的转动惯量,毕竟链轮是回转件,过重的话启动和制动的时候都会带来额外的载荷冲击。另外齿形的设计还考虑了多边形效应的影响,在齿数选择上做了合理匹配,尽量降低链传动本身的速度波动,让传动过程更平稳,尤其是用在输送线这类需要平稳运行的场景里,速度波动太大会导致输送的工件移位,影响后续工序的定位精度。

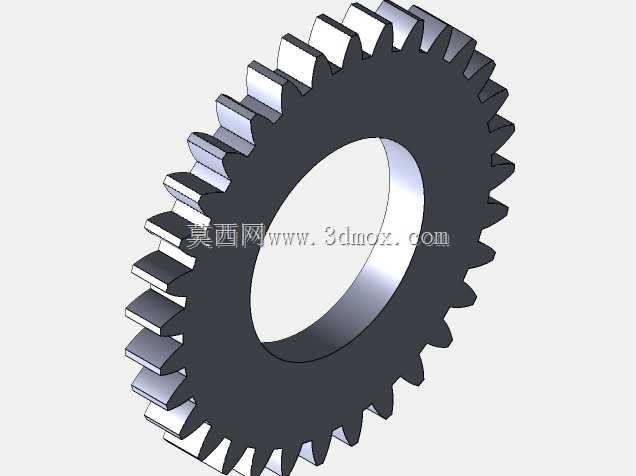

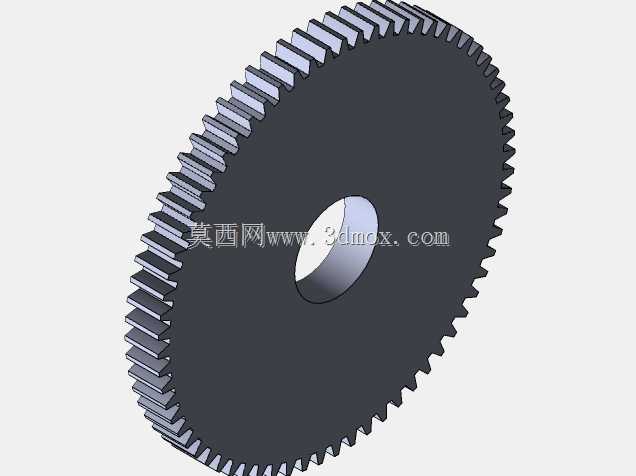

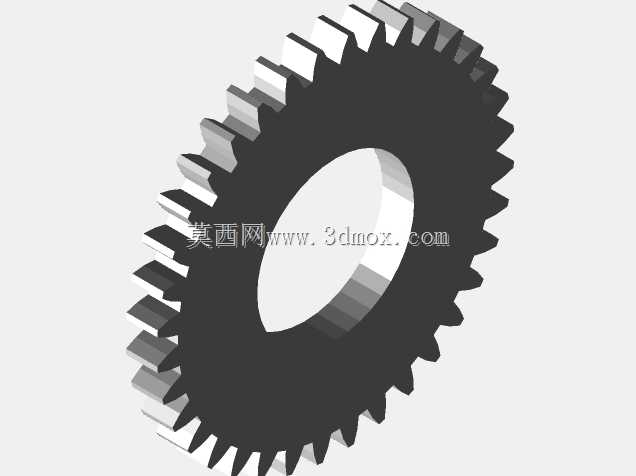

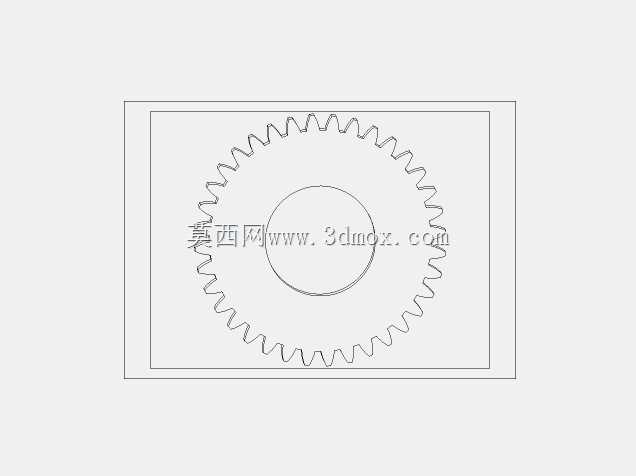

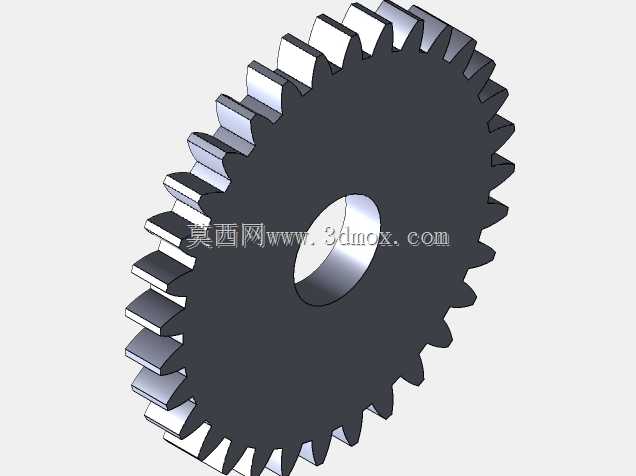

这套双链轮的三维模型,把齿形的细节、轴孔的配合结构、键槽的位置都做了准确还原,不管是用来做传动系统的装配校核,还是做机构运动仿真,都能直接调用,不用再重新调整齿形参数,能省不少建模的时间。实际做设备设计的时候,链轮的中心距也是要重点考虑的安装参数,中心距太小会导致链条包角不够,啮合齿数少容易跳齿,中心距太大则会让链条松边垂度过大,运行的时候出现抖动,所以这套模型在设计的时候也预留了和张紧机构搭配的安装空间,方便后续整机设计的时候做布局调整。
