双工位支持式机械呼吸辅助装置结构

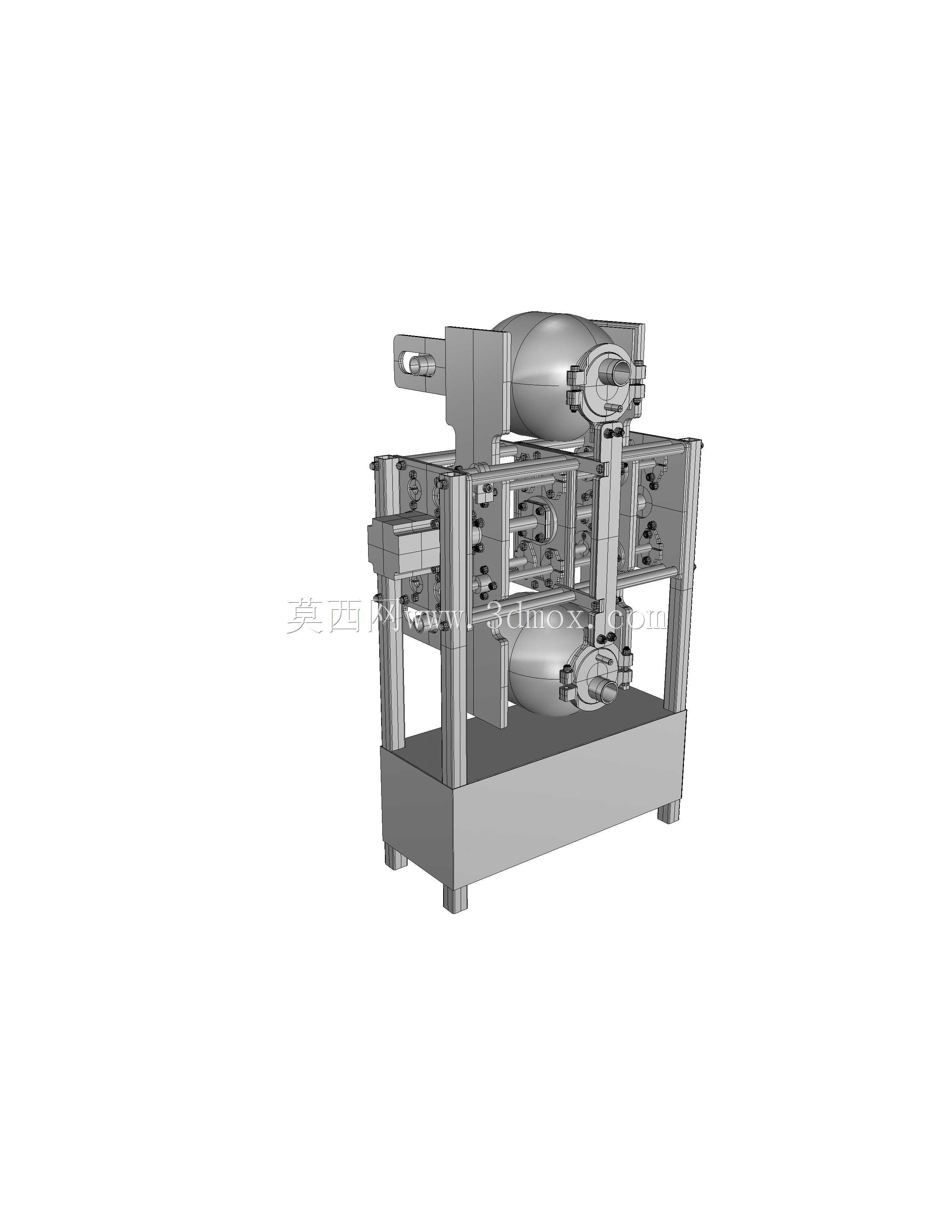

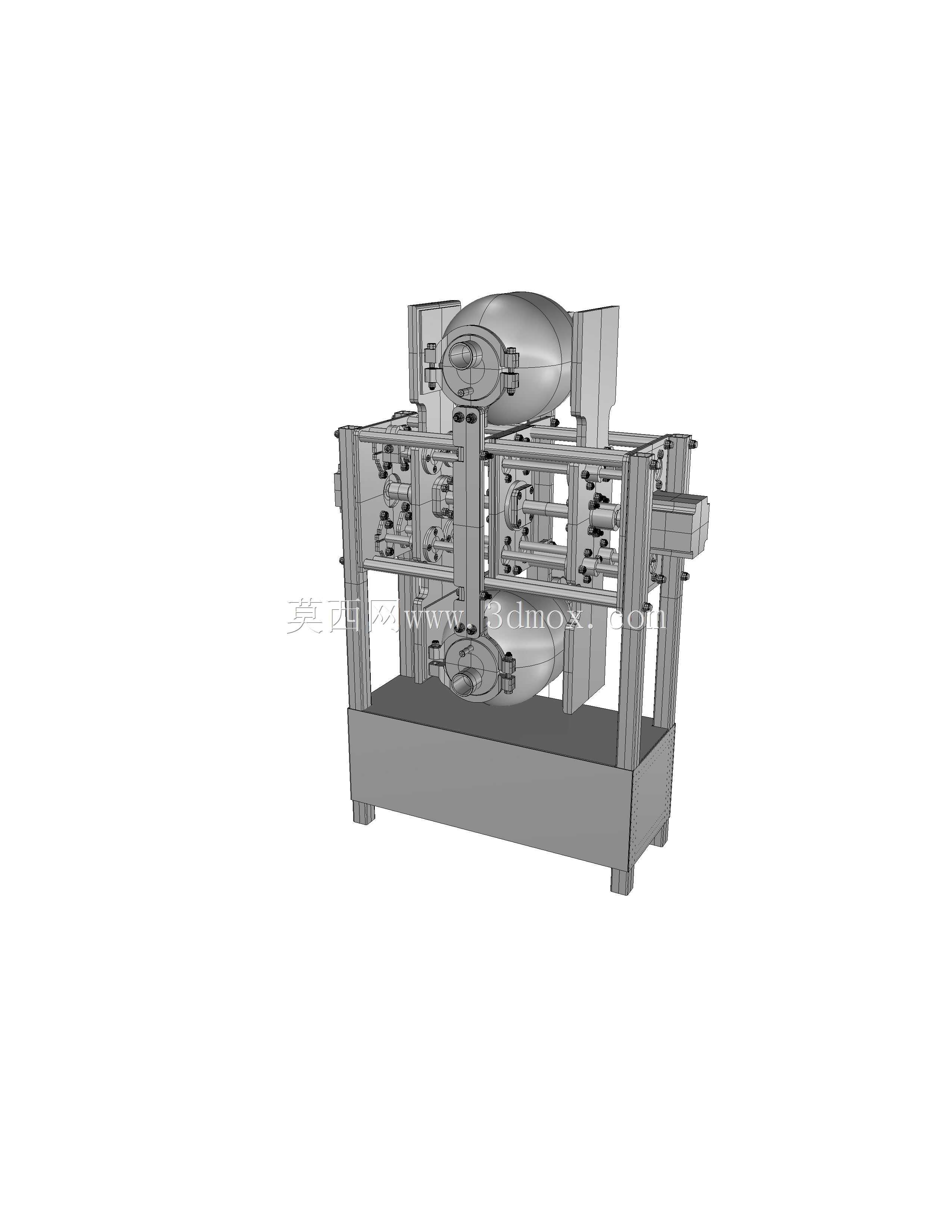

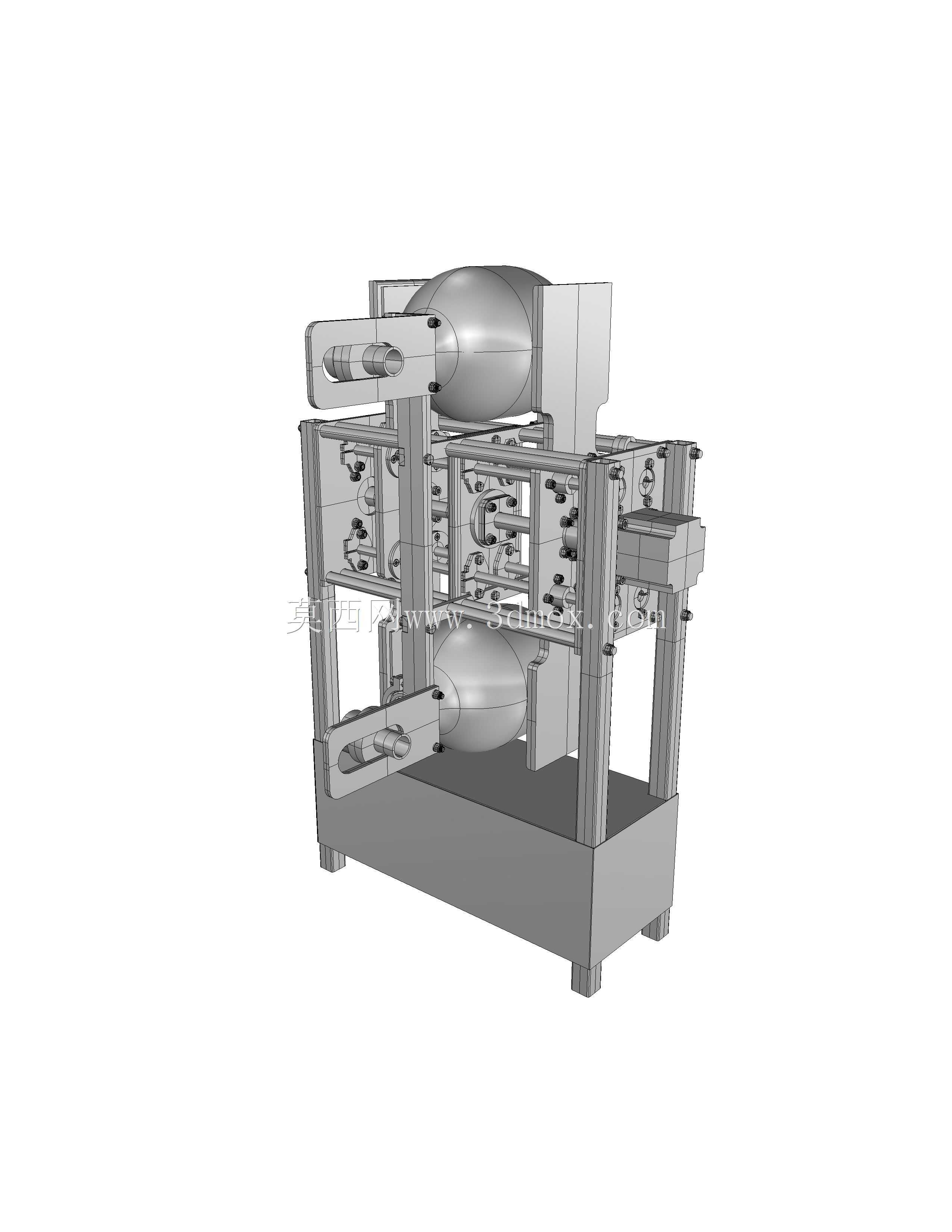

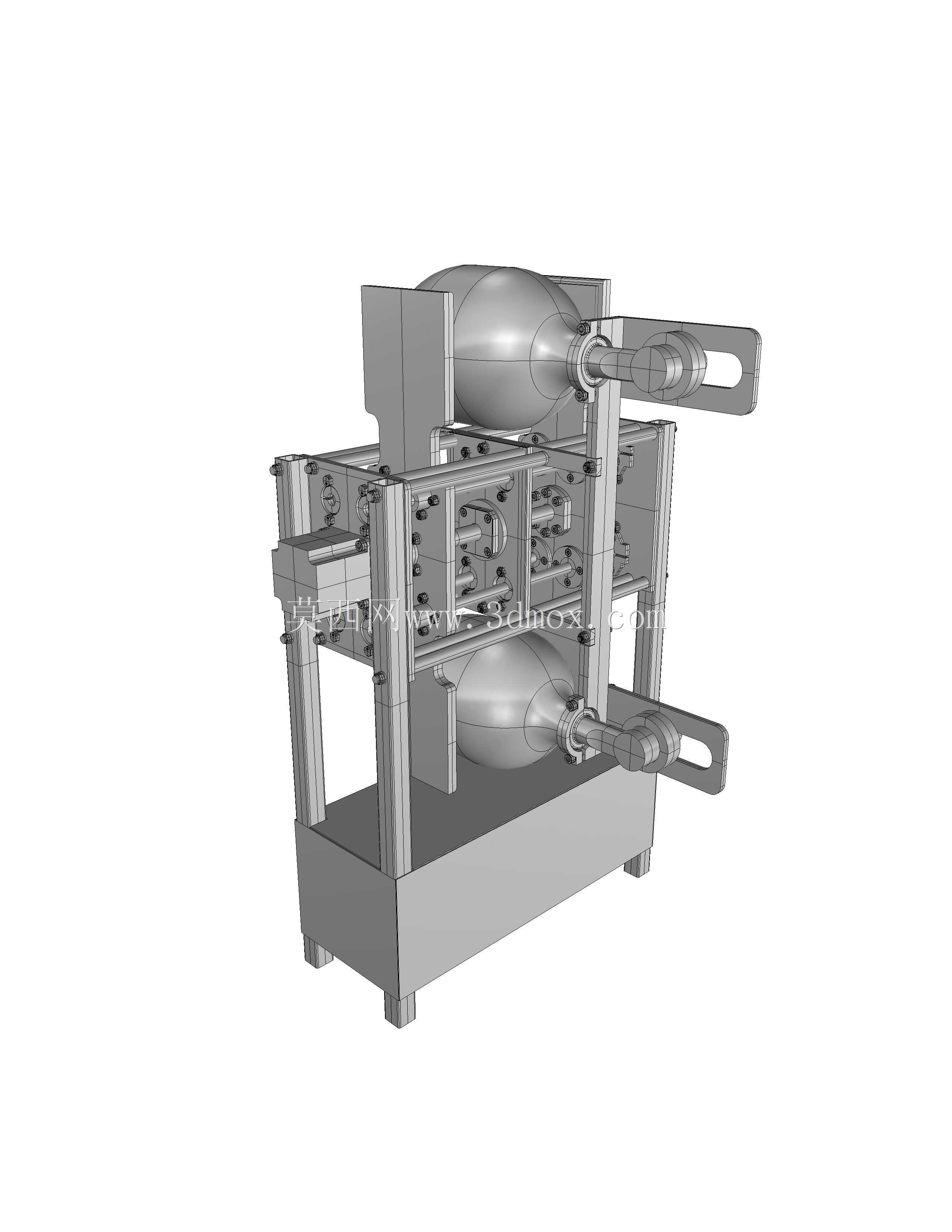

　　这套双工位呼吸辅助装置的结构设计，核心出发点是公共卫生应急场景下的呼吸支持资源缺口补位，在常规有创、无创呼吸机产能不足、设备调度存在时间差的场景下，可作为临时生命支持载体，为两名存在自主呼吸障碍的患者提供同步正压通气支持，适配ICU临时扩容、方舱医疗点应急配置、基层医疗点急救储备这类对设备多患者承载能力有要求的使用场景。从结构布局来看，整机采用立式方管焊接框架作为承载基体，底部设置整板式安装底座，底座预留四个M16规格的地脚安装孔，安装边界控制在长1200mm、宽800mm、高1500mm范围内，无需额外做地基加固，放置在平整水泥地面即可完成固定，框架上部对称布置两组独立的气路驱动单元，中间位置设置卧式储气罐体，罐体两端分别通过快插接头连接两侧的气路输出端，避免单组气路故障导致整机停机。

　　气路调节部分采用模块化的ARMS PADS垫块结构，不同厚度的垫块可对应不同的气囊压缩行程，单组气路的潮气量调节范围覆盖300ml到600ml，可根据患者的体重、肺顺应性参数增减垫块数量，精准匹配单名患者所需的送气量，两组气路的驱动曲柄采用同轴联动设计，由同一台驱动电机提供动力，保证两个工位的送气频率完全同步，避免不同步送气导致的气源压力波动。设计过程中特意将所有气路接头、调节垫块都布置在框架外侧的操作面，医护人员无需拆解框架护板，站在设备正面即可完成垫块更换、气路密封性检查、滤芯更换这类日常操作，框架侧面预留了监护仪支架、氧气管路走线槽的安装位，可直接适配现有医疗场景的通用监护配件，无需额外做转接结构。

　　从结构强度校核角度，框架采用40403mm的304不锈钢方管焊接，焊后做整体去应力处理，储气罐体采用2mm厚304不锈钢板卷焊，额定工作压力设定为0.3MPa，安全系数取2.5倍，完全满足应急场景下连续72小时不间断运行的强度要求，所有与气路接触的零部件都做了镜面抛光处理，表面粗糙度Ra≤0.8μm，方便日常消杀作业，避免残留病菌造成交叉感染。设备的动力输入部分预留了标准市电接口与应急蓄电池接口，在公共供电中断的场景下，可直接接驳24V应急蓄电池组继续运行，续航时长可根据外接电池容量灵活扩展，适配户外临时医疗点、灾害救援现场这类供电不稳定的使用场景。

　　整机的运动部件全部设置在框架内部，外侧加装透明亚克力护板，既可以观察内部曲柄、连杆的运行状态，也能避免运动部件外露造成的医护人员磕碰、管路缠绕风险，护板采用快拆式卡扣固定，拆解单块护板的时间不超过30秒，方便突发故障时的快速检修。气路输出端采用标准的呼吸管路快插接口，可直接适配市面上通用的无创呼吸面罩、有创气管插管接头，无需定制专用转接件，降低应急场景下的配件适配成本，每组气路都单独设置了溢流阀，当输出压力超过0.4MPa时自动泄压，避免压力过高对患者气道造成损伤。
