参数化磨砂钢钣金电气设备外壳

这款钣金外壳的设计初衷，是为小型电气控制单元、阀组配套控制模块提供适配性极强的防护载体，在工业现场的阀组安装工位、小型设备旁置控制箱、实验室原型测试台架上都能找到适配场景。日常工况中，这类外壳需要承接内部PCB板、接线端子排、小型阀组控制模块的安装固定，同时隔绝车间内的切削液飞溅、金属粉尘飘落，避免内部电气元件出现短路、触点接触不良的问题。

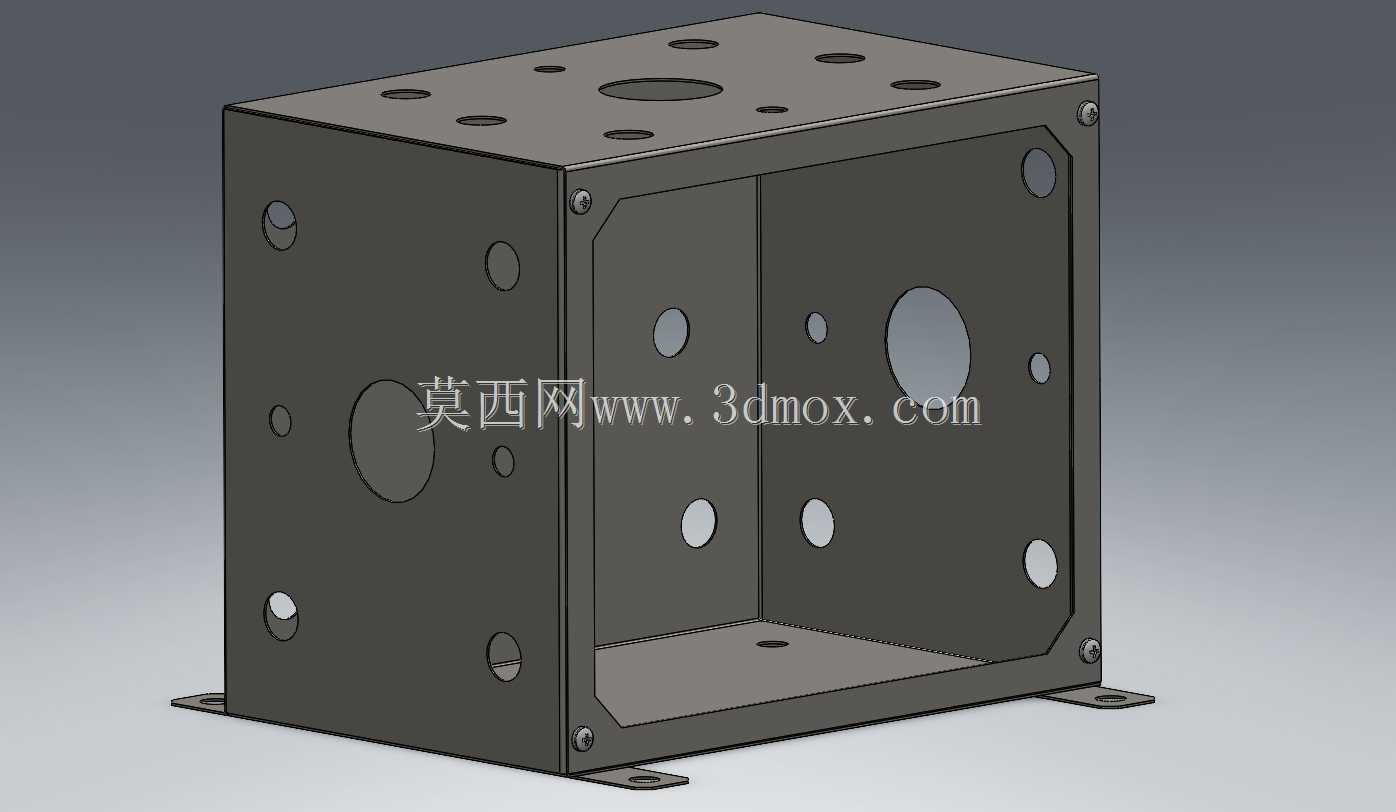

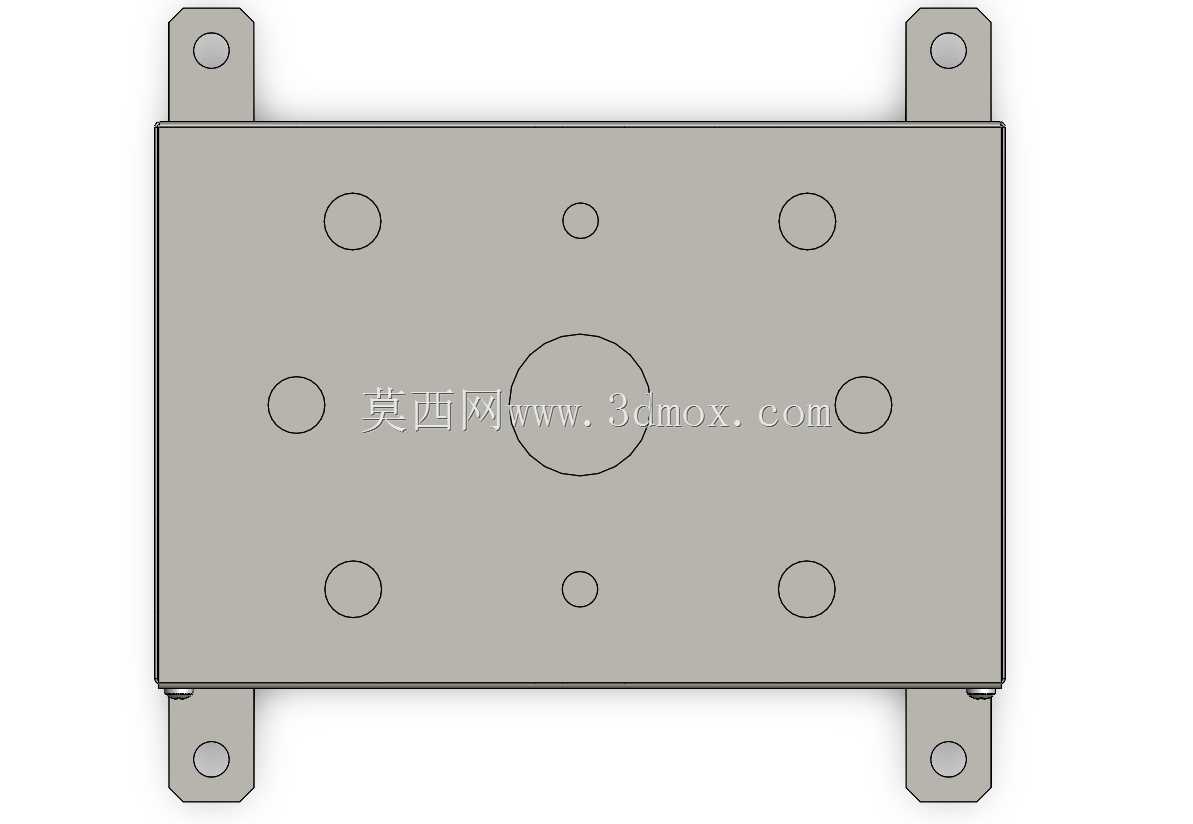

从结构设计逻辑来看，整体采用六面围合的箱体形式，底部延伸出带安装孔的固定支耳，支耳上的通孔匹配现场常用的M8膨胀螺栓或机脚螺丝，安装时不需要额外焊接转接支架，直接在设备台面、墙面预埋板上就能完成固定，支耳的折弯高度预留了10mm的间隙，既可以让箱体底部远离台面的积水、积油，也能给底部进出的线缆留出足够的弯折半径，避免线缆外皮被箱体锐边割破。箱体主体板材选用2mm厚度的磨砂钢板，这个厚度的板材在保证整体结构刚性的同时，不会让整体重量过大，单人就能完成搬运和安装，磨砂表面不需要额外做喷涂处理，本身就具备一定的抗指纹、抗轻微锈蚀能力，在干燥的车间环境下可以直接使用，若在潮湿工况也可以后续追加喷塑、镀锌工序，板材本身的平整度足够支撑后续表面处理。

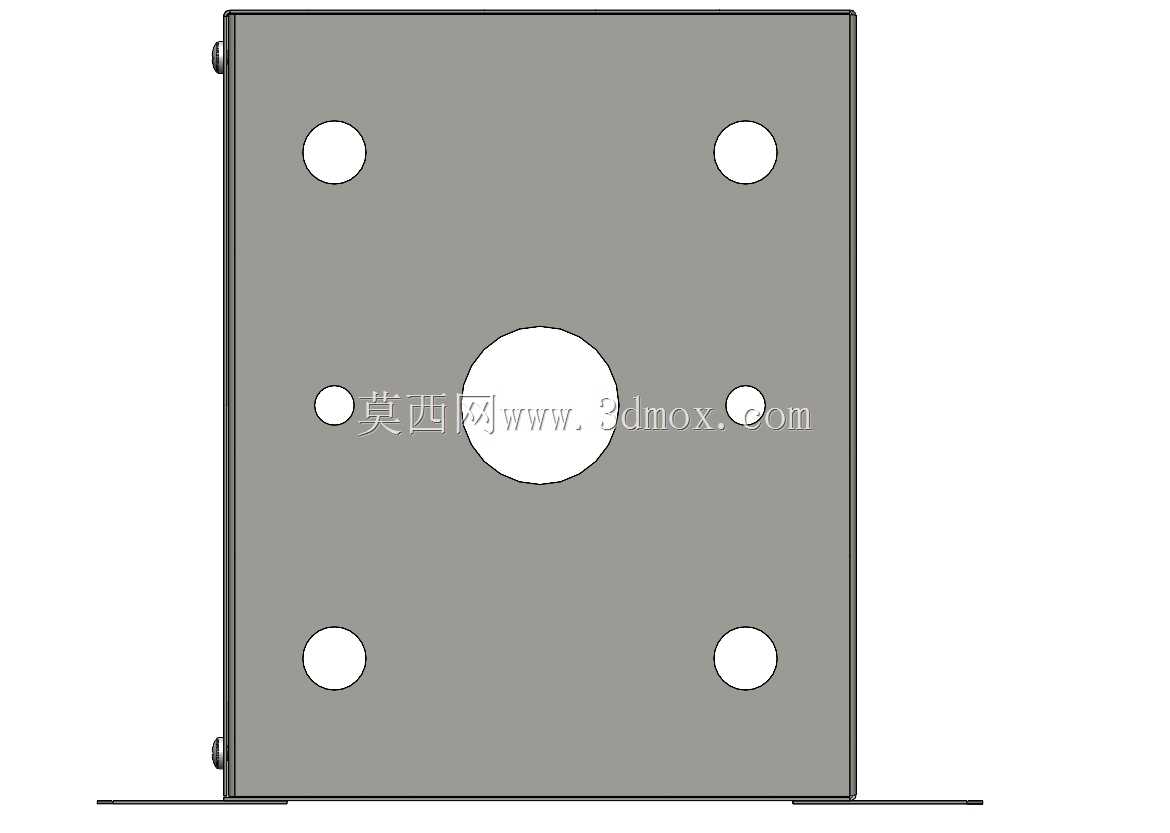

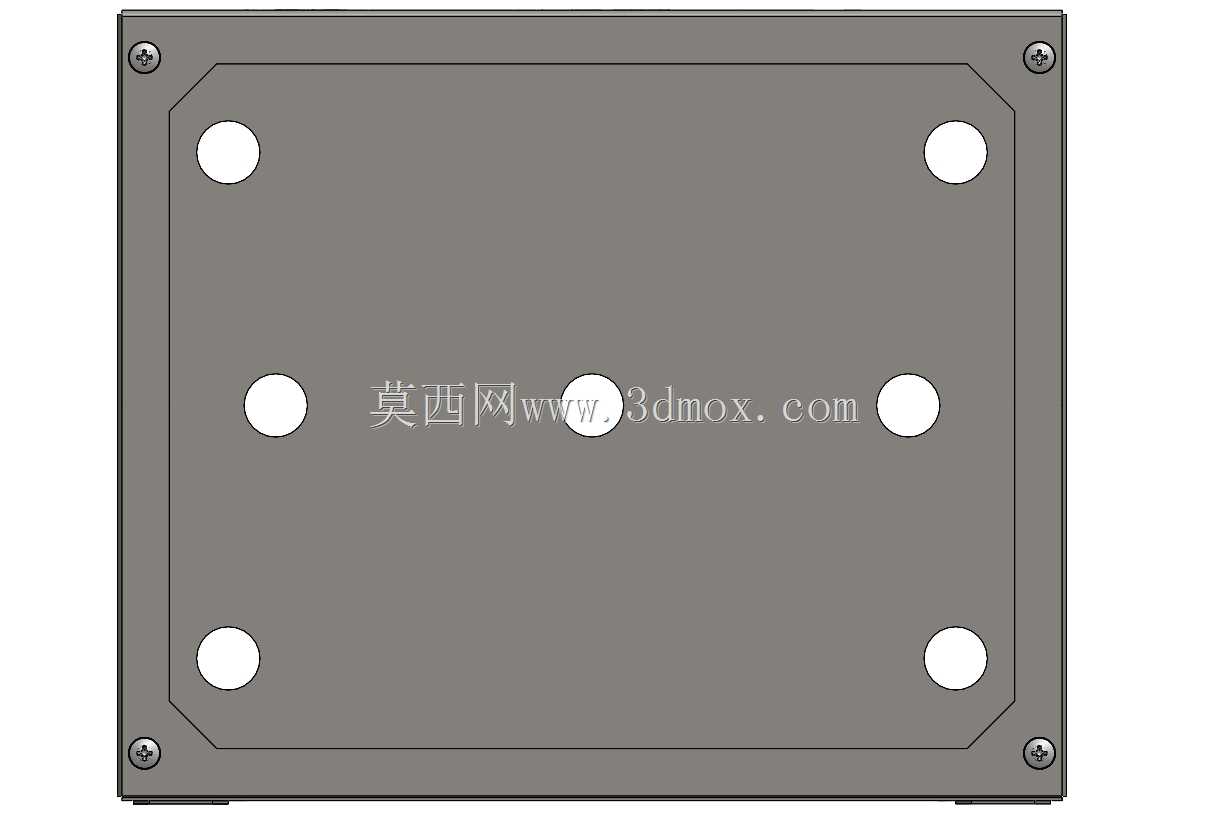

箱体各个面上的开孔都做了针对性的功能匹配：顶面的大尺寸圆孔是为了预留散热风扇或者操作按钮的安装位，周围环绕的小孔是接线端子、指示灯的安装孔位，侧面不同直径的圆孔分别对应航空插头、线缆过孔、观察窗的安装需求，所有开孔的边缘都做了0.5mm的倒钝处理，避免安装线缆、元件时划伤操作人员的手或者破坏线缆绝缘层。箱体的拼接位置采用法兰折弯结构，相邻板材的法兰边通过螺丝锁紧，拼接缝隙控制在0.2mm以内，既可以保证整体的拼接精度，也能阻挡大部分粉尘从拼接缝隙进入箱体内部，法兰边上的螺丝孔位都做了等距排布，后期维护拆卸时不需要刻意对位，就能快速完成箱体的拆装。

箱体侧面设计的折弯浮雕结构，并不是单纯的装饰造型，这种凸起的浮雕结构相当于在平板板材上压出了加强筋，能够大幅提升侧板的抗形变能力，即使在侧板上安装较重的航空插头、接线端子，也不会出现侧板凹陷变形的问题，同时浮雕结构也能让板材表面的应力分布更均匀，在激光切割下料、折弯加工时不容易出现板材翘曲的问题。整个模型采用全参数化的建模逻辑，所有的开孔尺寸、折弯半径、法兰宽度都可以通过参数调整快速修改，不需要重新绘制草图，面对不同尺寸的内部元件安装需求时，只需要调整对应参数就能快速生成新的外壳模型，大幅缩短同类型产品的设计周期。

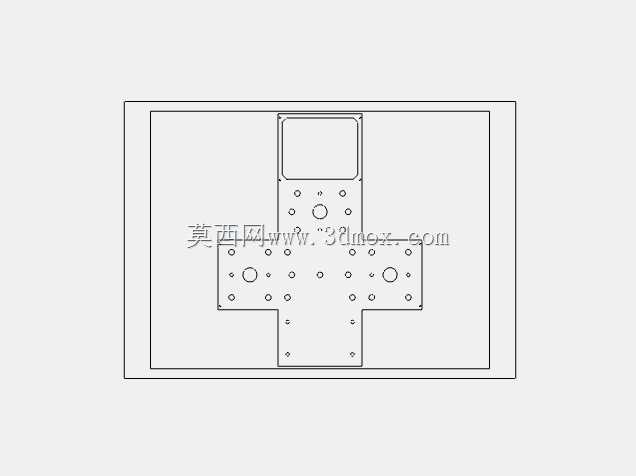

从加工落地的角度来看，所有板材都可以通过激光切割完成下料，折弯工序只需要常规的数控折弯机就能完成，不需要开专用的冲压模具，小批量生产时成本可控，大批量生产时也可以基于现有模型调整参数制作冲压模具，适配不同的产能需求。配套的平面图纸可以直接导出DXF格式用于激光切割编程，不需要二次描图，工程图里标注了所有的折弯公差、开孔公差，加工时可以直接按照图纸要求管控精度，成品的装配误差可以控制在0.3mm以内，不需要额外的锉修、打磨就能完成组装。

在实际选型使用时，这款外壳的总尺寸为600×560×502毫米，内部净空间足够容纳常规的小型PLC模块、10位以内的接线端子排、小型开关电源，若有更大的元件安装需求，只需要调整参数化模型里的长宽高尺寸，就能快速适配，不需要重新搭建整体结构。对于钣金设计的初学者来说，这个模型可以直观了解钣金法兰、折弯、加强结构的设计逻辑，掌握参数化钣金建模的思路；对于一线的结构设计师来说，这个模型可以直接作为基础框架，根据实际项目需求调整开孔位置、尺寸，快速完成定制化柜体的设计，减少重复建模的工作量。在小型机械控制柜、阀组本地控制箱、实验室测试设备外壳、小型激光设备控制单元等场景下，这款外壳的结构形式都具备很高的复用价值，其安装固定方式、开孔逻辑、加强结构设计都符合工业现场的实际使用需求，不需要做大幅修改就能直接落地加工。
