可旋转式机加工夹持台虎钳结构设计

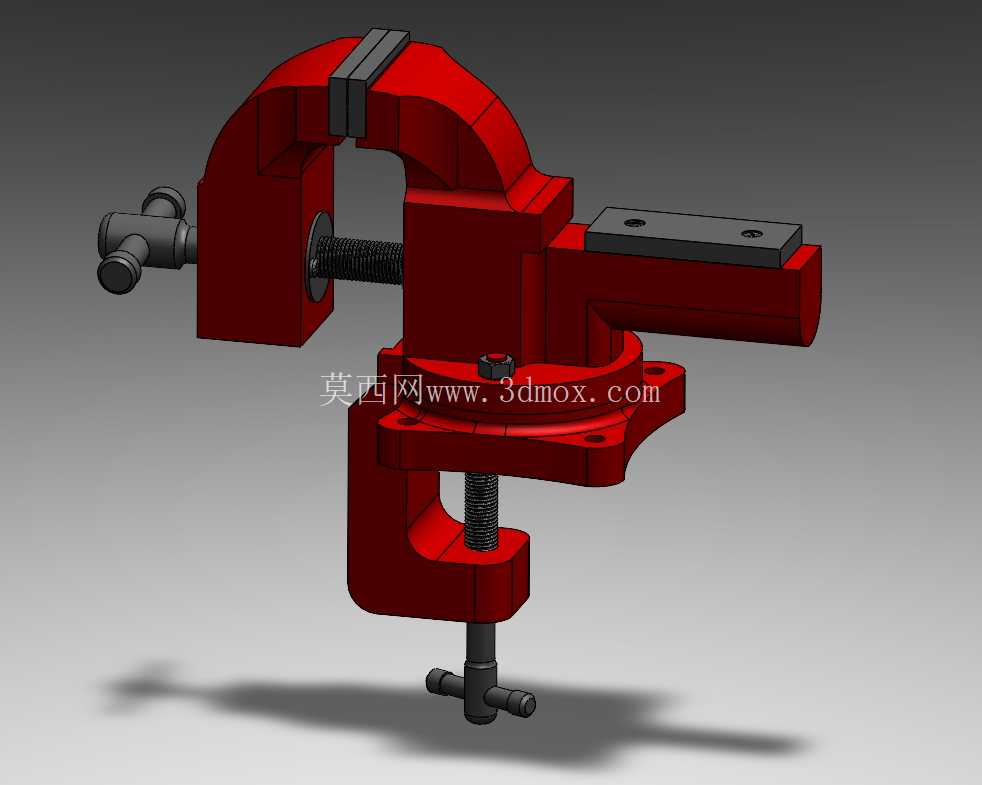

在常规机械加工、钳工装配、小型工件维修以及院校金工实训场景中，台虎钳都是工位上不可或缺的基础夹持工装，其核心作用是为被加工工件提供稳定、可靠的固定约束，避免加工过程中工件出现位移、振动，进而保障加工精度与操作安全。这款台虎钳采用了经典的丝杠副传动结构，配合可360度旋转的底座设计，能够适配不同角度的加工需求，无需反复松开工件调整装夹姿态，大幅降低了多工序加工时的装夹辅助时间。

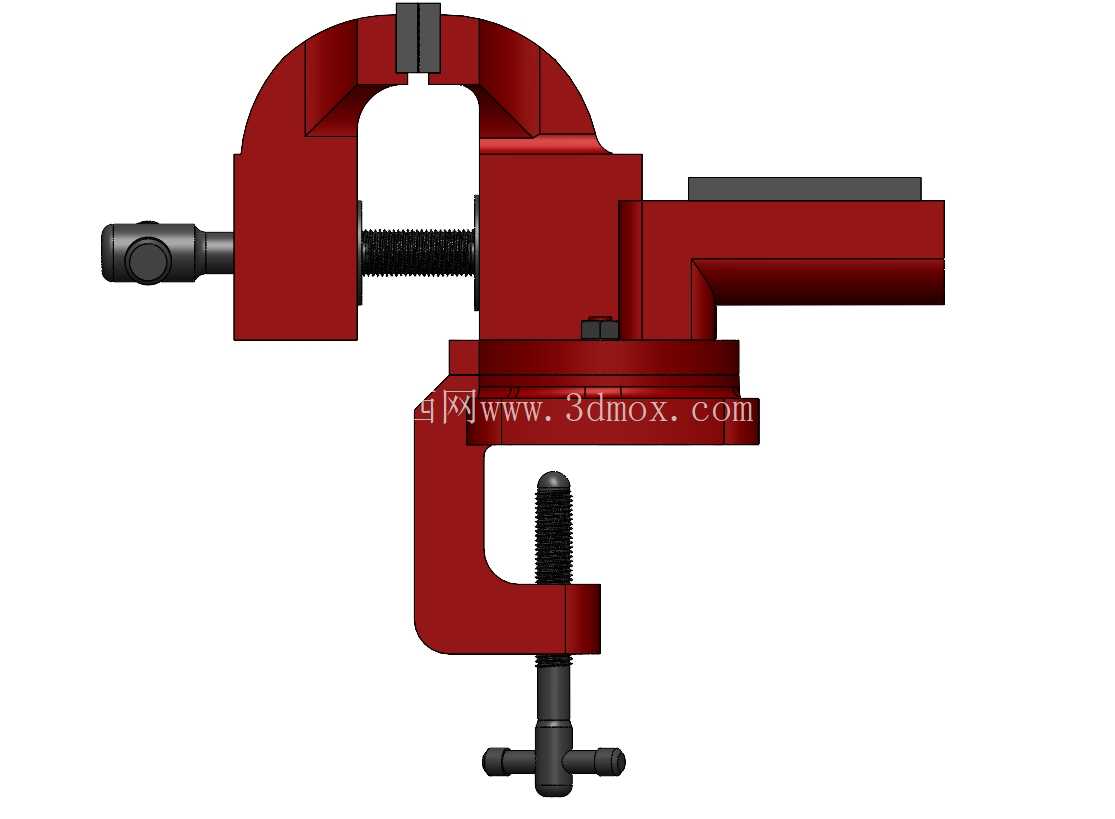

从功能结构来看，活动钳身通过梯形丝杠与固定钳身连接，梯形螺纹的自锁特性能够保证夹持力稳定，即便承受铣削、锉削、锯切等作业带来的冲击载荷，钳口也不会出现松动回退的情况。钳口位置配备了可更换的齿形钳口板，齿面经过淬火处理具备较高硬度，既能够通过咬合增大与工件的摩擦力，避免光滑工件夹持打滑，也可以在钳口磨损后单独更换，无需整体更换钳身，降低长期使用的维护成本。固定钳身一侧延伸出的平面砧台，可用于小型工件的校直、弯折、轻击整形作业，拓展了台虎钳在钳工工位上的使用场景，无需额外配置小型砧座即可完成基础的钣金校正工序。

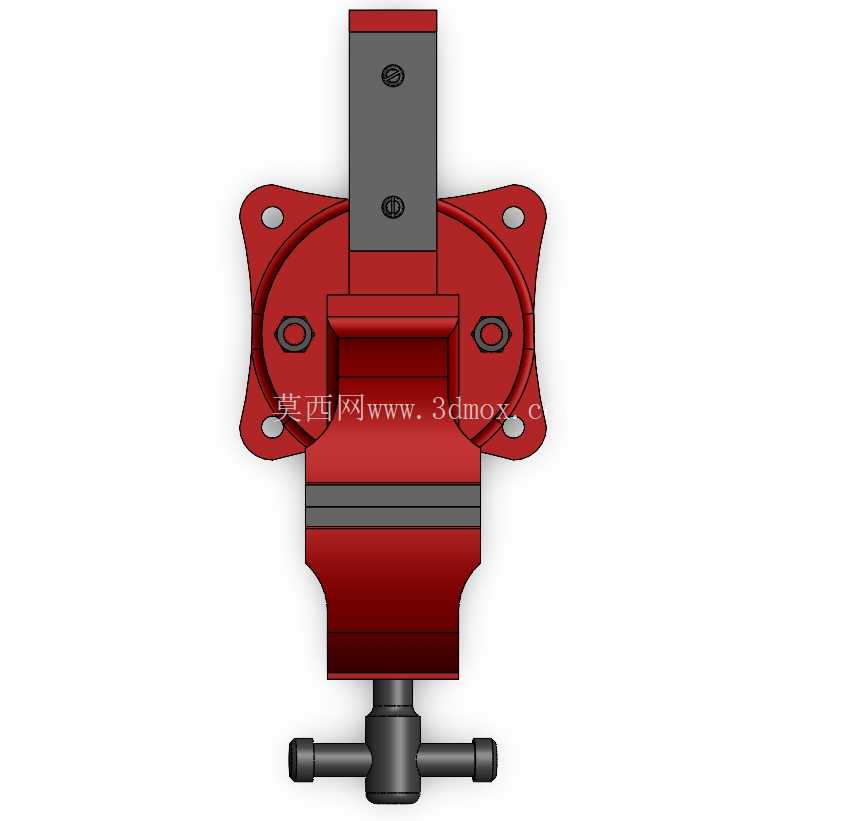

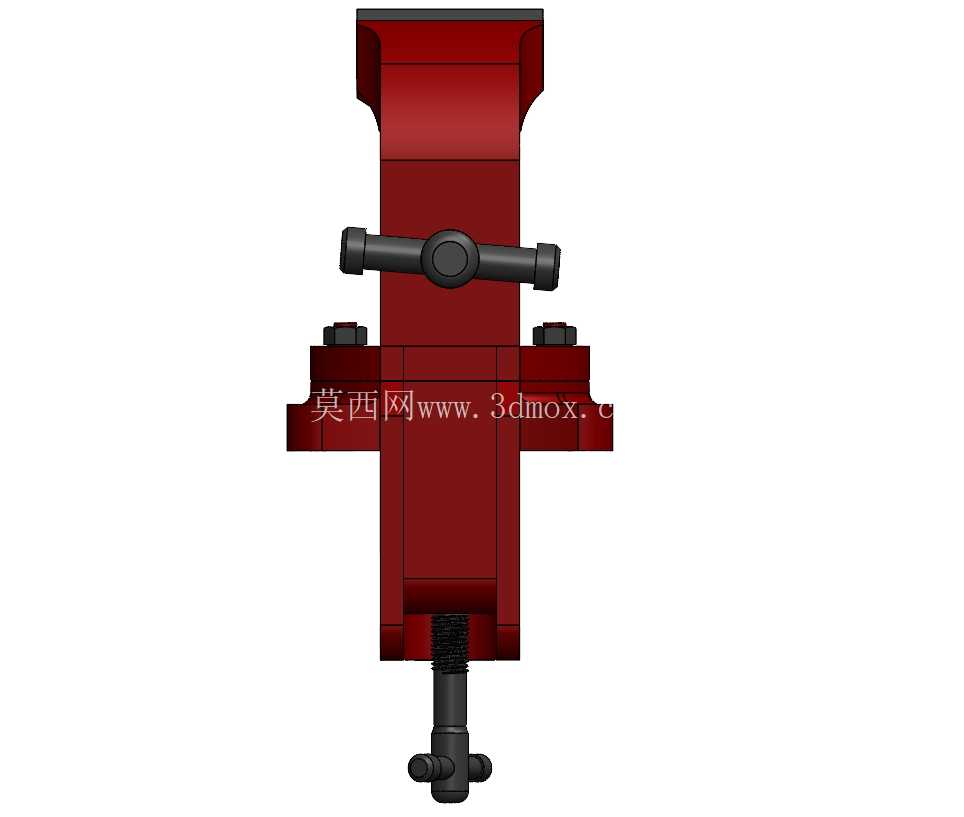

设计过程中优先考虑了工位安装的适配性，底座采用三螺栓固定结构，安装孔位的分布适配多数标准钳工工作台的预留安装位，安装时只需将底座嵌入工作台的安装缺口，拧紧三个固定螺栓即可完成设备固定，能够承受最大夹持力下的作业载荷，不会出现底座翘起、移位的问题。旋转底座的锁紧机构采用偏心压块结构，松开锁紧手柄即可任意转动钳身角度，调整到位后压下手柄即可完成锁止，锁止力足够抵抗常规锉削、锯切的侧向力，不会出现加工过程中钳身自行偏转的问题。

整体结构的尺寸边界经过优化，闭合状态下整体长度控制在适配常规工位操作的范围，钳口最大张开量能够覆盖多数小型机械零件、型材、装配组件的夹持需求，既不会因为尺寸过大占用过多工作台面空间，也不会因为张开量不足限制可加工工件的尺寸范围。丝杠端部的转动手柄采用防滑设计，转动时的力臂长度经过匹配，操作人员无需借助加力杆即可输出足够的夹持力，同时也能避免夹持力过大导致薄壁工件被夹变形的问题。

在装配逻辑上，所有活动部件都预留了合理的运动间隙，丝杠与螺母副之间的间隙经过调校，既保证转动顺畅无卡滞，也不会因为间隙过大导致活动钳身出现旷量，影响夹持精度。钳身与底座的旋转配合面采用精加工面贴合，转动时无卡顿，锁止后无晃动，能够为工件提供稳定的装夹基准。主体采用铸铁材质铸造而成，具备良好的刚性与减震性，能够吸收加工过程中产生的振动，避免振动传导到工作台影响其他工位作业；丝杠、手柄、钳口板等受力部件采用钢材制作，经过热处理提升强度与耐磨性，能够承受长期反复的载荷冲击，延长设备的整体使用寿命。

对于三维建模学习者而言，这款台虎钳的结构涵盖了丝杠传动、螺纹连接、旋转副配合、可更换易损件设计等多个机械设计常见知识点，建模过程中可以练习多零件装配配合、间隙校核、运动仿真等操作，也可以通过工程图导出练习公差标注、材料标注、装配图明细栏制作等基础工程技能，非常适合作为机械设计入门阶段的练习案例，帮助学习者理解常规工装夹具的设计逻辑与实际工程需求。在实际生产场景中，这类台虎钳除了应用在常规钳工工位，也可配套在小型钻床、砂轮机等设备旁作为辅助夹持工装，完成小型零件的钻孔、打磨去毛刺等工序，是机械加工车间、设备维修间、院校实训基地中普及率极高的基础工装设备。
