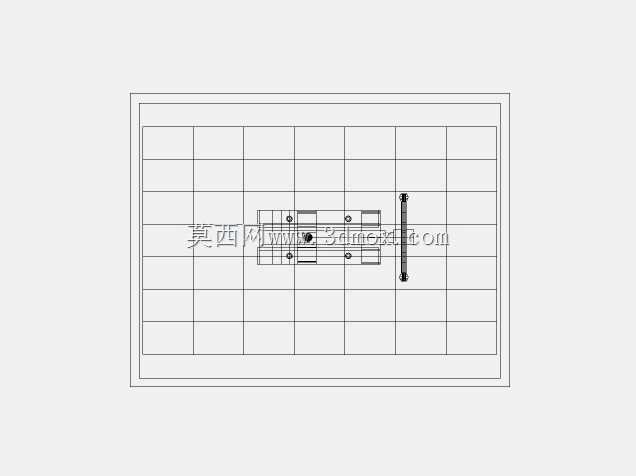

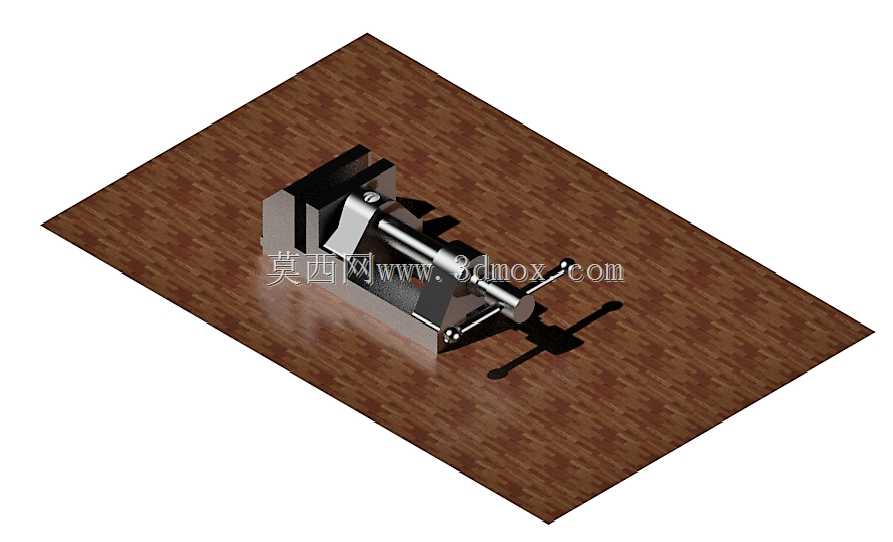

机加工夹持用台钳装配结构设计

　　在常规机加工、钳工修配、小型零件装配的作业场景里，台钳是工位上不可或缺的基础夹持工装，这套台钳装配结构完全围绕实际工位的使用需求展开设计，没有冗余的装饰性结构，所有部件的尺寸、配合关系都服务于稳定夹持、操作便捷这两个核心目标。从实际安装边界来看，这套台钳的底座适配常规钳工工作台的T型槽安装间距，底座预留的两个安装耳位可以配合T型螺栓完成快速固定，安装后整体高度控制在人手站立操作的舒适区间，钳口开合行程覆盖了常见小型机械零件、五金工件的夹持尺寸范围，不需要额外加装延长结构就能满足绝大多数常规作业的夹持需求。设计过程中优先考虑了夹持力的传导路径，活动钳身的导轨配合面做了足够的配合长度，避免夹持工件时出现钳身上翘、偏摆的问题，丝杆传动副采用梯形螺纹结构，相比普通三角螺纹拥有更好的自锁性能，夹持工件后不会因为加工过程中的振动出现钳口松动、工件移位的情况，丝杆端部的摇臂长度经过反复校核，既保证操作人员施加较小的手动力就能获得足够的夹持力，也不会因为摇臂过长导致操作时磕碰工位周边的工具、量具。

　　固定钳身和活动钳身的钳口位置都设计了可更换的钳口板，钳口板表面的防滑齿纹角度经过优化，既可以保证对金属工件的咬合摩擦力，也不会在工件表面留下过深的夹痕，针对不同材质的加工件，还可以更换带软质垫层的钳口板，适配铜件、铝件、塑料件等易刮伤工件的夹持需求，不需要整体更换钳身就能拓展使用场景。底座部分采用可旋转结构设计，松开锁紧手柄后可以带动上部钳身360度旋转，方便操作人员在不拆卸工件的情况下调整工件的加工角度，旋转到位后通过侧边的锁紧机构就能完成底座的固定，锁紧点采用对称布置的结构，避免单侧锁紧导致的旋转底座偏移，保证加工过程中工件角度的稳定性。从结构组成来看，整套装配包含固定钳座、活动钳身、传动丝杆、进给螺母、钳口板、锁紧手柄、旋转底座、固定螺栓这些核心部件，每个部件的配合公差都按照实际机加工的装配要求设定，导轨面的配合间隙控制在合理范围，既保证活动钳身进给时的顺畅度，也不会因为间隙过大导致夹持精度下降。在实际使用场景中，这套台钳不仅可以承担钳工划线、锯削、锉削、攻丝等基础手工作业的工件固定，也可以固定在钻床、小型铣床的工作台上，承担轻负荷切削加工的工件夹持任务，整体结构的刚性足够应对常规的钻削、铣削振动，不会因为切削力导致结构变形。

　　设计时还考虑了日常维护的便捷性，丝杆位置预留了润滑注油孔，定期加注润滑脂就能保证传动副的长期顺畅运行，所有易损件都采用标准化的尺寸设计，钳口板、锁紧手柄这些部件出现磨损后可以直接更换标准配件，不需要对主体结构进行二次加工，降低了长期使用的维护成本。钳身整体采用铸铁材质的结构设计思路，保证主体结构的减震性能，相比钢制焊接结构，铸铁材质的钳身可以更好地吸收加工过程中的振动，减少振动传导到工件上导致的加工表面粗糙度下降问题，同时铸铁材质的导轨面经过刮研处理后拥有更好的耐磨性，长期使用也不会出现导轨面快速磨损导致的精度丧失。

　　在安装尺寸的匹配上，旋转底座的安装孔位间距适配市面上绝大多数标准钳工台、小型机床工作台的安装槽尺寸，不需要额外制作过渡连接板就能完成安装固定，钳口的高度位置也和常规工位的操作高度匹配，操作人员长时间作业也不会出现手臂过度抬高或者弯腰的疲劳姿态。整套结构的设计没有追求花哨的附加功能，所有结构细节都围绕车间实际作业的痛点展开，比如针对夹持长条形工件时的偏载问题，活动钳身的导向长度做了针对性加长，即使工件夹持位置偏离钳口中心，也能保证钳身不会出现偏斜，夹持力保持均匀；针对丝杆容易被切屑、灰尘污染的问题，丝杆位置设计了可伸缩的防护挡板，避免加工过程中的铁屑、切削液落到丝杆螺纹表面，减少传动副的磨损，延长部件的使用寿命。
