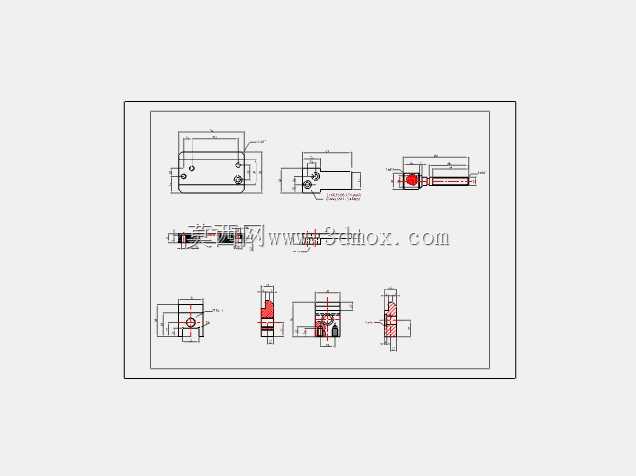

机加工台虎钳结构设计三维数模

这套台虎钳的三维结构设计，完全围绕机加工、钳工装配、维修作业的实际夹持需求展开，没有多余的装饰性结构，所有特征都服务于夹持稳定性与操作便利性。从实际应用场景来看，这类台虎钳是车间钳工台、维修工位、小型加工工位的标配工装，不管是锉削平面、锯切棒料、钻孔定位、工件攻丝，还是小型零件的焊接定位、装配修整，都需要依靠它来完成工件的固定，避免加工过程中工件位移导致的尺寸超差、加工报废甚至安全隐患。

从功能特性来看，这套台虎钳采用固定钳身与活动钳身的组合结构，固定钳身通过底部的安装孔可以牢牢固定在工作台台面上，安装边界预留了足够的螺栓穿装空间，适配常规厚度的钳工台台面安装需求，整体外形尺寸控制在常规台虎钳的通用规格范围内，不会占用过多工作台操作空间，同时钳口张开行程可以满足常规中小型零件的夹持需求，不管是方形块料、圆形棒料还是异形结构件，都能通过钳口的咬合面实现稳定夹持。钳口部分设计有可更换的齿面钳口板，长期使用磨损后可以直接拆卸更换，不需要整体报废钳身，大幅降低了工装的维护成本，齿面的咬合角度经过反复验证，既可以保证足够的夹持摩擦力，避免工件受力打滑，又不会在工件表面留下过深的压痕，针对有色金属、软质材料的夹持，也可以更换为软质钳口垫来保护工件表面。

传动部分采用梯形螺纹丝杠结构，相比普通三角螺纹，梯形螺纹的传动强度更高，耐磨性能更好，能够承受更大的夹持扭矩，长期反复开合使用也不容易出现螺纹滑牙、变形的问题，丝杠的端部设计有方形传动头，可以配套标准加力杆使用，在需要大夹持力的重切削作业场景下，能够通过加力杆获得足够的夹紧力，保证重载荷加工时工件不会移位。同时丝杠与活动钳身的连接结构设计了间隙补偿结构，长期使用产生磨损间隙后，可以通过调整结构消除间隙，避免夹持过程中出现钳身晃动、夹持精度下降的问题。

从设计思路上，这套结构优先考虑了工装的可靠性与维护便利性，所有易损件都设计为可拆分更换的结构，固定钳身的底部设计了定位止口，安装时可以快速与工作台的安装槽对齐，不需要反复调整位置就能保证钳身与工作台边缘的平行度，方便长条形工件的夹持作业。钳身的主体结构采用铸铁材质对应的结构设计，壁厚分布经过受力优化，在夹持力最大的钳口根部位置做了加强筋结构，避免大夹持力下钳身出现开裂变形，同时整体重量控制在合理范围内，既保证了足够的刚性，又不会因为过重导致安装、搬运困难。

在实际使用场景中，这类台虎钳除了基础的夹持功能，还可以配合角度底座实现水平方向的旋转调整，方便不同角度的加工作业，不需要反复拆卸工件调整位置，大幅提升钳工的作业效率。针对不同的作业需求，钳身侧面还预留了辅助工装的安装位置，可以加装小型挡屑板、工件支撑托架等附件，拓展使用场景。比如在进行小型零件的打磨作业时，可以加装挡屑结构避免铁屑飞溅；在夹持长轴类零件时，可以加装支撑托架避免零件远端下垂影响加工精度。

整个结构的设计没有冗余特征，所有的圆角、倒角都对应实际加工工艺要求，避免出现铸造、加工过程中的应力集中问题，活动钳身与固定钳身的配合导轨采用燕尾槽结构，配合间隙调整方便，导向精度高，开合过程顺畅不会出现卡滞，即使有少量铁屑进入导轨面，也可以通过导轨侧面的排屑间隙排出，不会因为铁屑卡滞导致钳身移动不畅。丝杠的尾部设计了防尘结构，可以阻挡加工过程中的铁屑、粉尘进入螺纹配合面，减少螺纹的磨损，延长工装的使用寿命。

从安装边界来看，固定钳身的安装孔位间距符合通用台虎钳的安装尺寸标准，用户更换旧台虎钳时不需要重新在工作台上打孔，可以直接替换安装，降低了更换成本。钳口的高度设计也符合人体工程学要求，安装在标准高度的钳工台上时，钳口中心高度刚好适配普通人站姿操作的手臂高度，长时间作业不容易产生疲劳。整体结构的受力路径经过反复验证，夹紧力从丝杠传递到活动钳身，再通过钳口传递到工件，最后通过固定钳身传递到工作台，整个受力路径没有应力突变的薄弱位置，能够满足常规机加工、维修作业的夹持力需求，不会因为过载出现结构损坏。
