在各类需要平稳动力传递的机械传动场景中,斜齿轮的应用覆盖了从常规输送设备、机床主轴传动到精密仪器传动链的多个环节,相比直齿圆柱齿轮,斜齿轮的轮齿沿螺旋角方向逐步进入啮合,传动过程中冲击、振动和噪声都能得到有效控制,尤其适合中高速、重载的传动工况。这套斜齿轮的设计首先围绕啮合重合度展开,轮齿的螺旋角设定为13.8度,这个角度的选择兼顾了轴向力控制与啮合平稳性的平衡——螺旋角过大会导致支撑轴承承受过大轴向载荷,增加轴承选型难度与设备运行阻力,角度过小则无法发挥斜齿轮重合度高、传动平稳的优势,13.8度的取值在常规闭式齿轮传动的常用螺旋角区间内,适配多数通用传动场景的载荷特性。
从结构细节来看,齿轮主体采用辐板式带减重孔的设计,中心设置安装轴孔,轴孔周边均匀分布6个连接孔,用于和传动轴、轮毂或者相邻传动件进行螺栓紧固连接,这种多孔位的均布设计可以保证连接受力均匀,避免传动过程中出现偏载导致的轮齿局部磨损加剧。轮缘部分的齿顶圆、齿根圆尺寸经过严格的几何校验,齿根处设置了标准的圆角过渡,避免应力集中导致的轮齿断裂失效,这一点在重载传动场景中尤为重要,很多齿轮早期失效都源于齿根圆角加工不到位,在交变载荷作用下萌生疲劳裂纹。

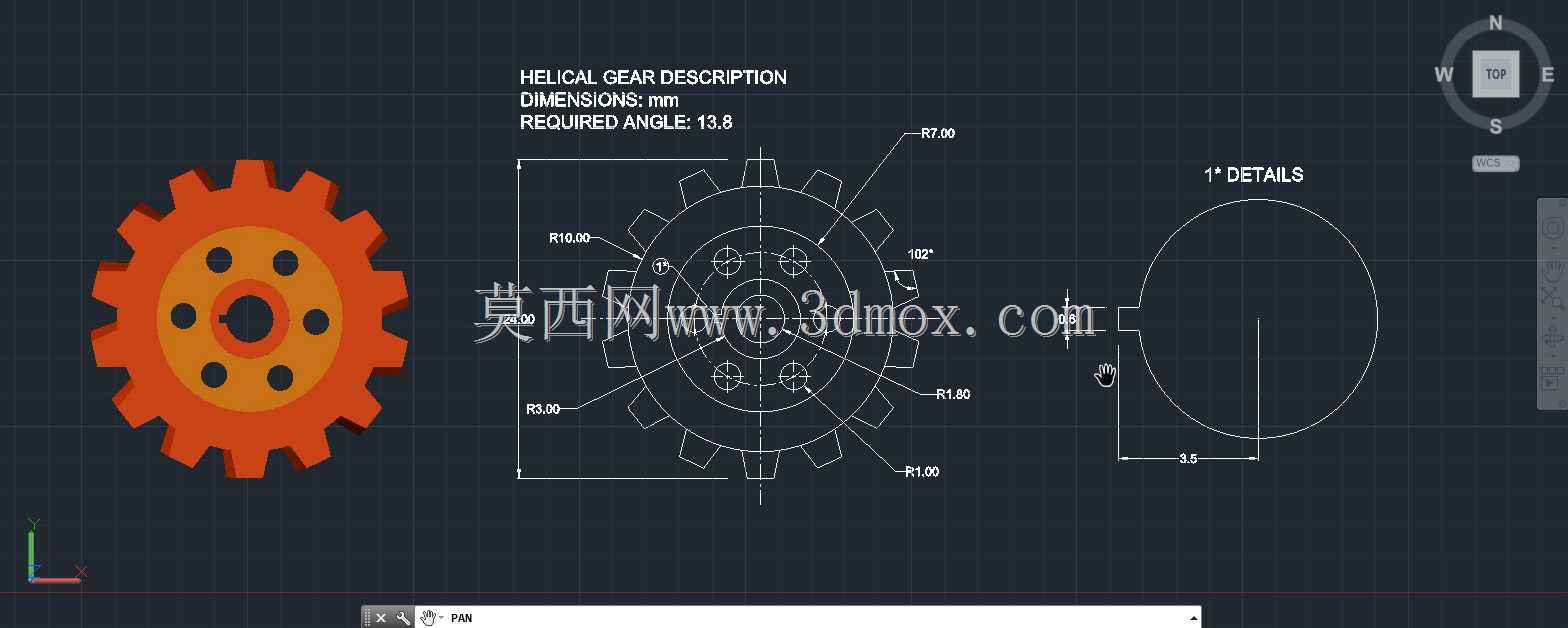

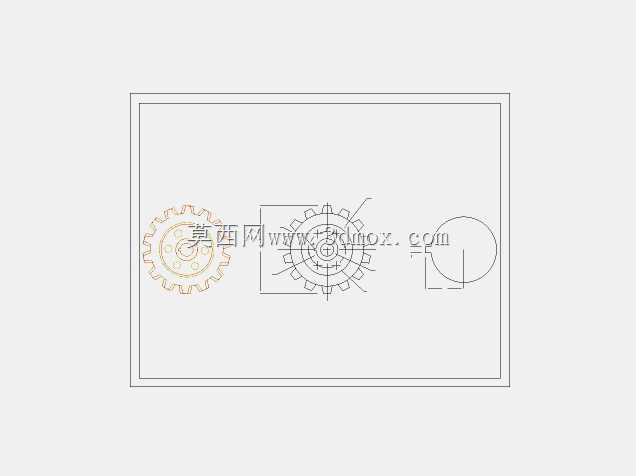

图纸上标注的各部分尺寸,从齿顶的R7.00圆角、齿根的R5.00过渡,到辐板上R1.00的小孔倒角,再到轮齿端面的细节尺寸,都严格遵循机械设计的公差配合要求,中心安装孔与轴的配合选用基孔制过渡配合,既保证传动过程中无相对窜动,也便于装配时的压装操作。在实际设备装配中,这类斜齿轮的安装边界需要重点关注轴向窜动量的控制,由于斜齿轮啮合存在轴向分力,安装时需要配对使用能承受轴向载荷的轴承,同时要保证两啮合齿轮的轴线平行度误差控制在允许范围内,否则会出现轮齿一端接触偏磨,大幅缩短齿轮使用寿命。
设计过程中还考虑了齿轮的润滑需求,辐板上的减重孔除了降低零件自重、减少转动惯量之外,还可以在齿轮运转时带动润滑油流动,帮助啮合面形成稳定的油膜,降低齿面磨损与胶合失效的概率。从应用场景延伸来看,这类中等模数的斜齿轮既可以用于单级减速传动,也可以作为多级减速器的中间传动级,在输送线的驱动辊传动、机床进给箱传动、小型设备的动力输出单元中都能适配,设计时预留的连接孔位也支持和不同规格的轮毂、轴套进行组合装配,不需要额外修改齿轮主体结构就能适配多种安装需求。轮齿的齿向误差、齿形误差都按照通用机械传动的精度等级设定,兼顾加工经济性与传动精度要求,不需要过高的加工精度就能满足多数常规工业设备的传动需求,有效控制零件的加工制造成本。在三维建模过程中,轮齿的螺旋线生成严格按照给定的螺旋角参数,齿廓曲线采用标准渐开线,保证啮合时的齿面接触轨迹符合设计预期,避免出现啮合干涉、卡滞等问题,装配校验时需要确认两齿轮的中心距误差在允许范围内,保证齿侧间隙处于合理区间——间隙过大会导致传动换向时出现冲击,间隙过小则容易在热胀状态下出现卡齿、齿面胶合的问题。
