非圆传动椭圆齿轮啮合结构设计

项目分类:齿轮 发布时间:2025-09-16 ID:1076449
  • 非圆传动椭圆齿轮啮合结构设计
  • 非圆传动椭圆齿轮啮合结构设计
  • 非圆传动椭圆齿轮啮合结构设计
  • 非圆传动椭圆齿轮啮合结构设计

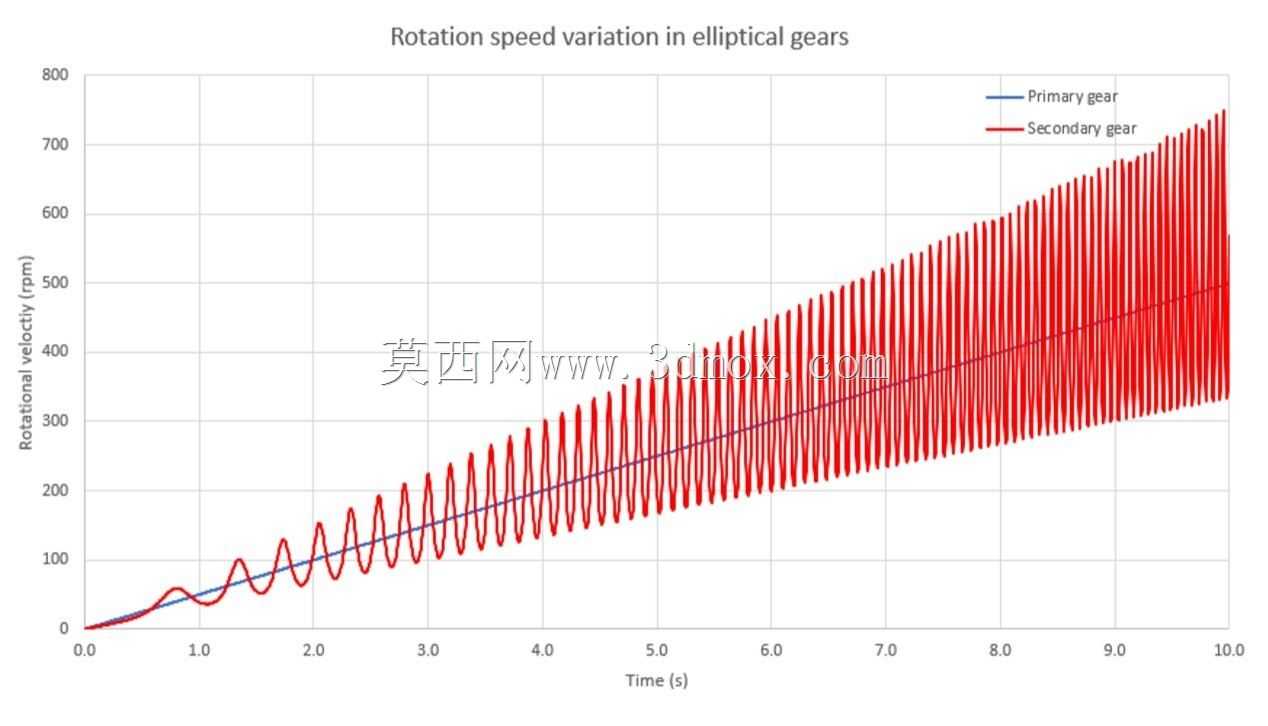

  在纺织、印刷、包装这类需要单次旋转周期内实现变速输出的设备场景中,常规定速比圆齿轮往往无法满足工艺段的差异化速度需求,椭圆齿轮作为典型的非圆齿轮品类,刚好填补了这一传动场景的空白。这套啮合的椭圆齿轮副,核心功能是在主动轮匀速旋转的前提下,让从动轮按照椭圆节曲线对应的传动比规律输出周期性变化的转速,不需要额外加装凸轮、变速机构就能实现预设的变速传动逻辑,能大幅简化对应设备的传动链结构,减少中间传动环节的功率损耗与故障点。

  从设计逻辑来看,这套齿轮的节曲线采用标准椭圆方程推导,两个齿轮的参数完全一致,中心距等于椭圆长轴的长度,啮合过程中能保证节曲线始终纯滚动,不会出现传动卡滞或者侧隙突变的问题;齿形采用渐开线齿廓拟合,加工时可以用常规的滚齿、插齿设备完成,不需要定制特殊的成型刀具,兼顾了非圆传动的功能需求与加工经济性。实际选型应用时,需要先明确设备工艺要求的变速比范围,反推椭圆的偏心率参数——偏心率越大,单旋转周期内的转速波动幅度就越大,比如印刷设备的进纸段需要小幅变速来补偿纸张张力波动,就选用偏小偏心率的参数,而包装设备的封切工位需要快速进给、慢速停留的动作逻辑,就选用偏大偏心率的参数。

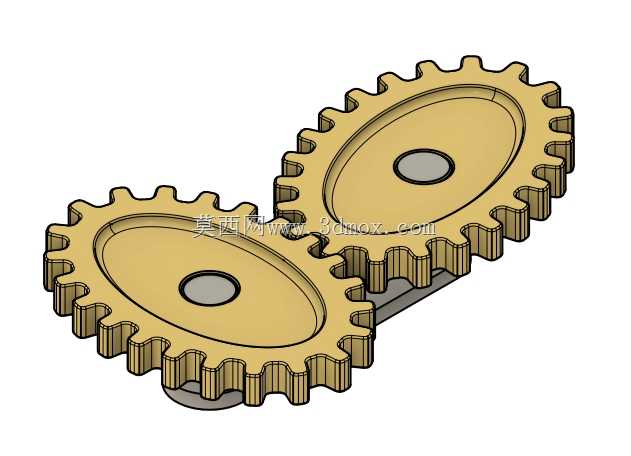

  安装边界上,两个齿轮的轴孔采用标准圆柱孔设计,中心距公差需要控制在IT7级以内,轴的平行度公差要满足圆柱齿轮安装的通用精度要求,避免因安装偏差导致啮合冲击过大、齿面磨损加快的问题;齿轮端面设计有环形减重槽,在保证轮齿根部强度的前提下降低了整体转动惯量,适合中高速的周期性变速传动场景,不会因为惯量过大导致传动启停阶段的冲击超标。齿宽参数按照接触强度与弯曲强度的双重校核结果设定,在额定负载下齿面接触应力、齿根弯曲应力都留有足够的安全余量,能满足长期连续运转的使用寿命要求。

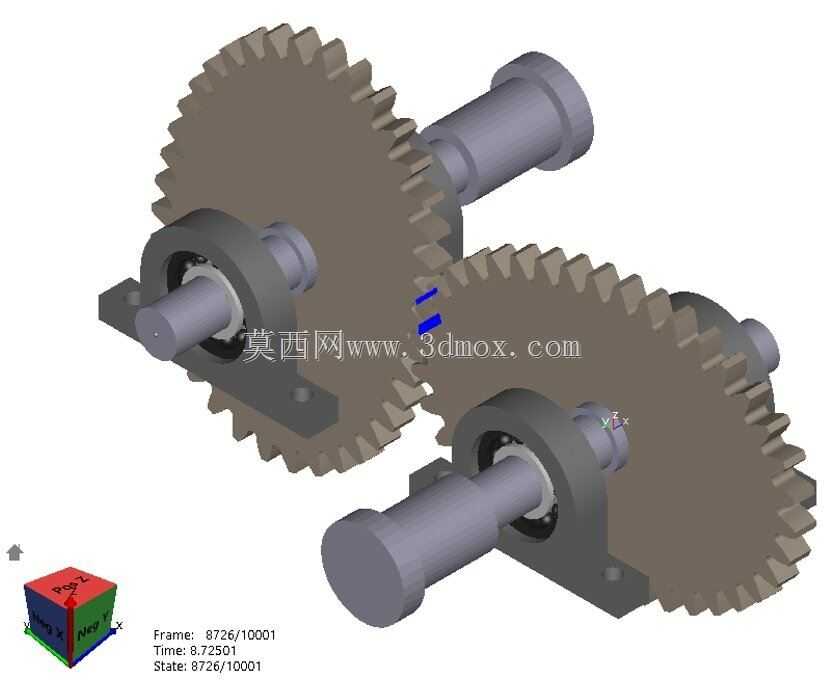

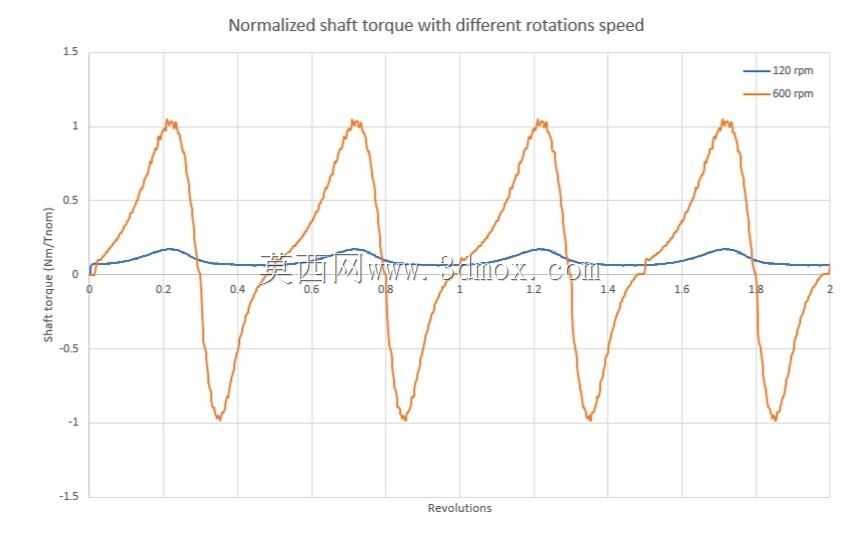

  不同于常规圆齿轮的定比传动特性,这套椭圆齿轮副的传动比是随主动轮转角实时变化的,在做整机运动仿真时,不能直接套用圆齿轮的运动副约束,需要按照节曲线的啮合关系添加对应的耦合约束,才能准确模拟出实际的变速输出效果,提前验证从动端的速度曲线是否匹配工艺动作的时序要求。在纺织机械的卷绕机构中应用这类齿轮,可以让卷绕辊的转速随卷径变化自动调整,保证纱线卷绕的线速度恒定,避免出现纱线张力不均、卷绕成型不良的问题;在印刷设备的输墨机构中应用,可以通过周期性的转速变化让墨辊的供墨量更均匀,减少印刷版面的墨色差异;在包装设备的送膜机构中应用,可以实现送膜、停顿、封切动作的速度匹配,不需要额外配置伺服电机做复杂的电子凸轮编程,降低设备的电控成本与调试难度。设计时还需要重点考虑动平衡问题,因为椭圆齿轮的质心不在旋转轴线上,中高速应用场景下必须对齿轮做动平衡校正,去除不平衡量,避免运转过程中产生过大的振动与噪声,影响整机的运行稳定性。轮齿的侧隙设定要比同模数的圆齿轮稍大,抵消变速传动过程中因转速变化产生的冲击变形,防止出现轮齿卡滞的问题;齿端做了小倒角处理,装配时更容易导入啮合位置,也能减少启动阶段的齿端撞击磨损。
