工业铝型材用L型直角连接固定端板

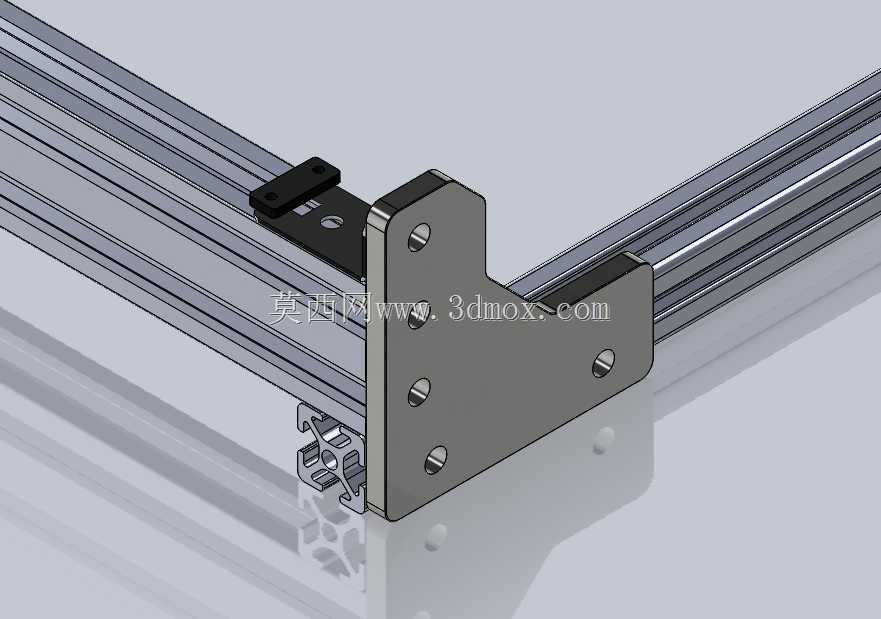

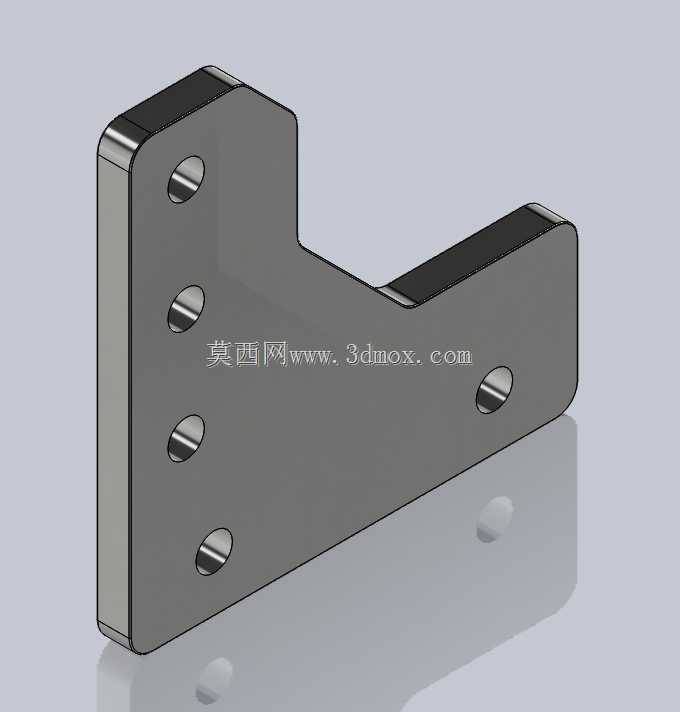

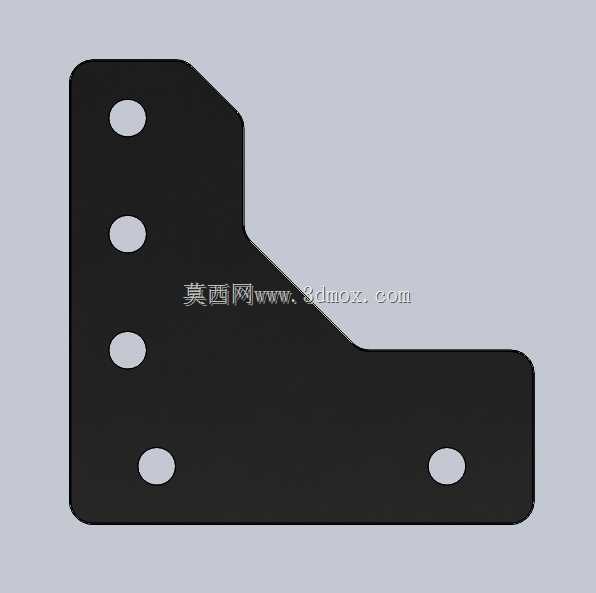

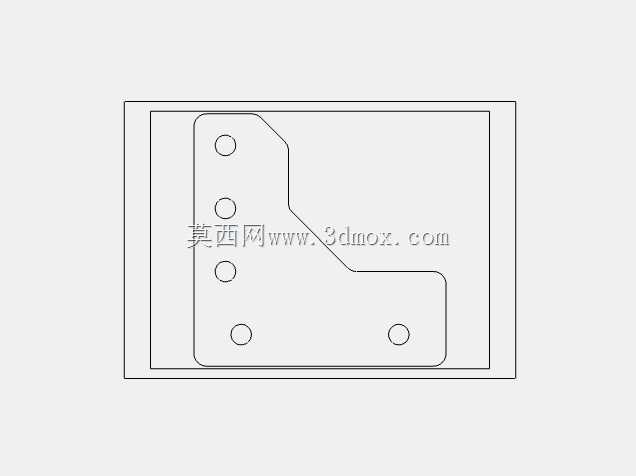

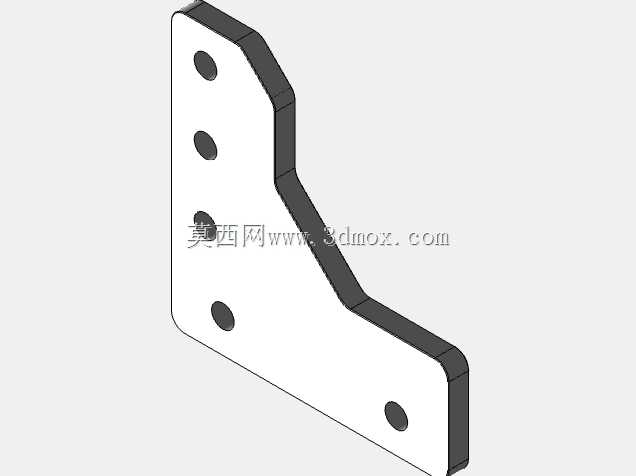

　　从结构设计逻辑来看，端板采用L型折弯一体化结构，两个垂直的安装面分别对应两根垂直拼接铝型材的端面，每个安装面上都预留了对应铝型材槽宽的沉头安装孔，孔位完全匹配20系列与40系列铝型材的中心槽距，安装时不需要额外在铝型材端面攻丝，直接使用配套的T型螺栓或者端面锁紧螺钉就能完成固定，沉头孔的深度经过精确计算，锁紧后螺钉头部完全没入板件平面，不会突出表面干涉后续附件的安装。板件的厚度根据挂载载荷做了差异化设计，垂直受力的主安装面厚度比侧方面厚1.5mm，在侧方挂载重量不超过5kg的小型元件时，不会出现板件变形导致的安装面偏移问题。在自动化生产线机架搭建、小型CNC设备框架组装、检测工位治具安装的场景里，这类L型端板是解决铝型材直角拼接后端面封挡、侧装附件挂载的核心连接件，很多工程师在做框架类结构设计时，经常会遇到两根垂直排布的铝型材拼接后，端面裸露、侧方需要安装传感器支架、拖链固定座或者小型气动元件的需求，普通的角码只能实现型材之间的90度拼接，无法兼顾端面封盖和侧装拓展的功能，这款端板就是针对这类实际工况做的结构优化。

　　安装边界方面，端板的两个折边长度分别匹配对应铝型材的端面宽度，安装后完全覆盖铝型材的端面切口，不会裸露铝型材的内部型腔，既可以避免车间内的切削碎屑、灰尘进入型材槽内堆积，也能让框架的外观更加规整。板件的折弯处做了R2的圆角过渡，没有尖锐的直角棱边，在设备组装调试过程中可以避免划伤操作人员的手臂，也能减少应力集中导致的板件断裂风险，在长期受振动的设备框架上使用时，折弯处的抗疲劳强度比直角折弯的板件高30%左右。侧装面上除了固定铝型材的安装孔之外，还预留了两个通用的附件安装孔，孔位间距符合常用小型传感器、拖链固定板的安装尺寸，不需要额外在板件上二次打孔就能直接安装对应的附件，减少现场加工的工作量。

　　在实际选型使用时，需要注意端板的安装面平面度公差控制在0.1mm以内，和铝型材端面贴合后不会出现缝隙，保证连接的刚性，如果是用于有一定振动的设备上，可以在两个贴合面之间加装0.5mm厚的橡胶减震垫，既可以弥补铝型材端面切割的平面度误差，也能起到缓冲减震的作用，避免长期振动导致螺钉松动。这类端板和普通的铝型材端盖相比，最大的优势是兼顾了封盖和连接拓展的功能，不需要在型材侧面额外打孔安装角码来固定侧装附件，减少了对铝型材本身结构强度的破坏，尤其是在使用薄壁铝型材搭建框架时，避免侧面打孔导致的型材局部强度下降问题。

　　在做小型桌面级CNC机架设计时，这类端板可以安装在型材框架的直角位置，用来固定导轨的端部限位块或者行程开关，安装位置的重复精度可以控制在0.2mm以内，完全满足小型加工设备的定位精度要求；在自动化流水线的工位机架上，这类端板可以用来安装光电传感器的安装支架，调整传感器的检测位置时不需要松动型材的主连接结构，只需要调整端板上附件的固定位置即可，后期维护调整更加方便。板件的边缘都做了去毛刺处理，所有安装孔的孔口都做了0.2mm的倒角，安装螺钉时不会出现孔口毛刺刮伤螺钉螺纹的问题，也能让螺钉更加顺畅的拧入型材的预置螺母或者T型块内。
