带双安装孔斜向支撑阀块结构件

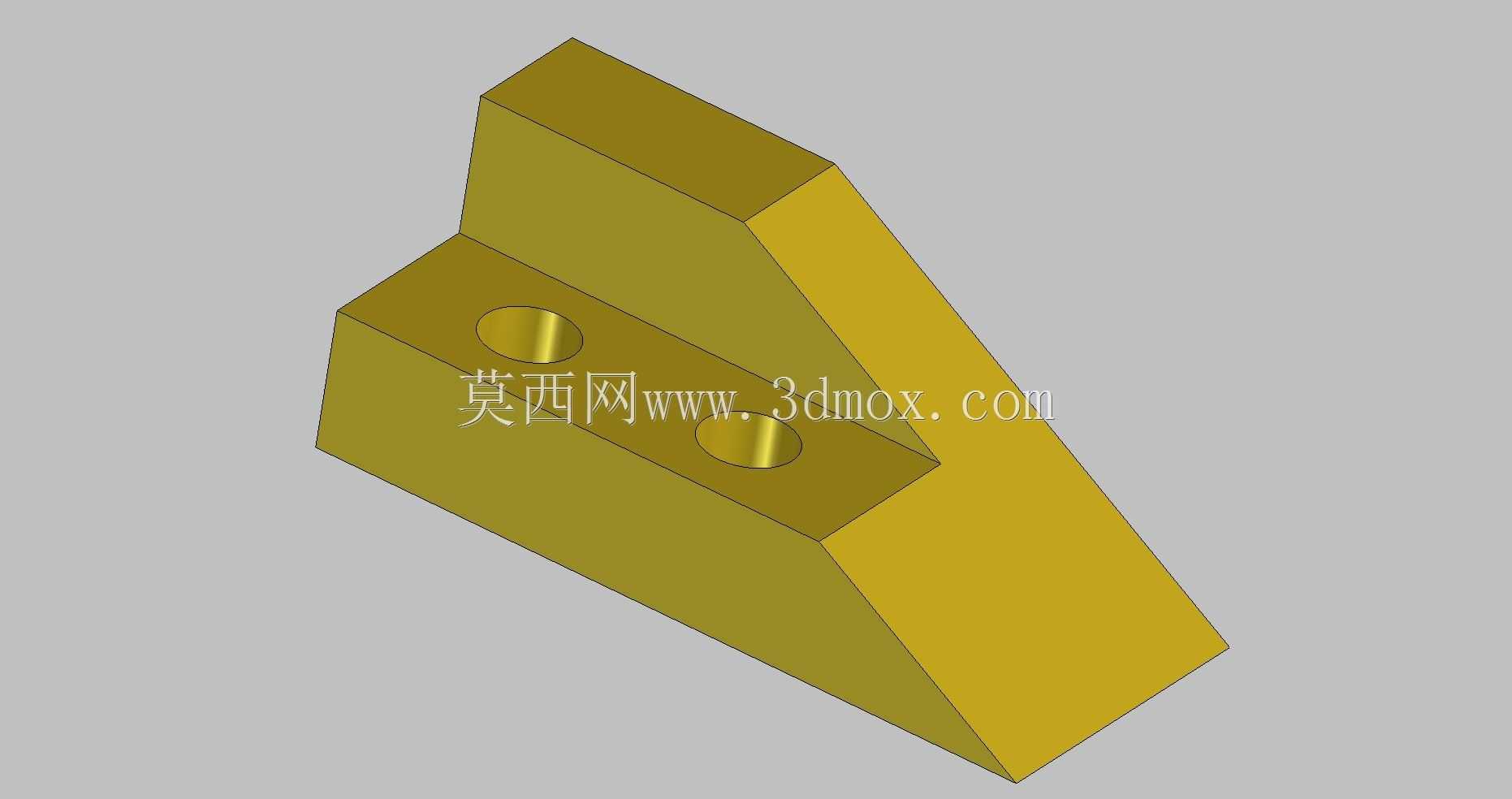

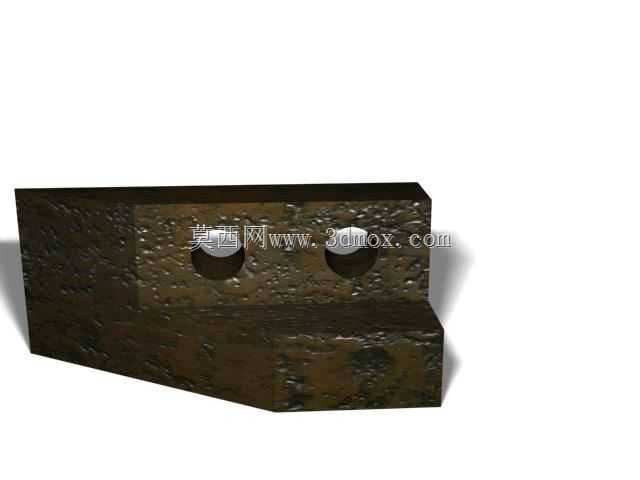

　　这类带双安装孔的斜向支撑阀块结构件，多应用在液压阀组集成安装、小型气动回路的阀件固定场景中，在小型液压站的阀组排布、自动化生产线的气路节点固定工位都能见到这类结构的身影，它的核心作用是为阀类元件提供稳定的倾斜安装基准，同时兼顾安装面的平面度要求与整体结构的抗形变能力，避免阀件安装后因为支撑面角度偏差导致的密封面错位、管路对接应力集中问题。从结构设计逻辑来看，这个零件采用直角基座加斜向支撑板的一体化结构，没有采用分体拼接的设计，主要是考虑到阀类元件工作时会伴随管路振动，一体化铣削成型的结构能消除拼接缝隙带来的应力集中点，长期受振动载荷也不会出现连接松动的问题。

　　基座部分设置的两个同轴安装孔，是用来穿装固定螺栓的，孔位的中心距需要匹配安装基板上的预设螺纹孔间距，孔的沉头深度要刚好容纳螺栓头部，保证螺栓锁紧后端面不超出基座平面，不会对后续阀件安装造成干涉。斜向支撑板的倾斜角度是根据阀件的安装朝向要求确定的，这个角度直接决定了阀件接管后的管路走向，能避免管路出现过小半径的弯折，减少管路流阻同时延长管路使用寿命，斜板与直角基座的衔接处做了自然的过渡加厚处理，没有尖锐的直角棱边，一方面是减少铣削加工时的应力残留，另一方面也能提升衔接位置的抗弯强度，当阀件重量较大或者管路存在侧向拉扯力时，这个过渡区域不会因为应力集中出现开裂变形。在实际安装边界的考量上，这个零件的基座底面需要保证足够的平面度，安装时要和安装基板完全贴合，不能有翘曲间隙，否则螺栓锁紧后零件会产生形变，导致斜向安装面的角度出现偏差，直接影响阀件的安装精度。两个安装孔的孔径要比配套固定螺栓的公称直径大0.2到0.5毫米，预留出轻微的安装调整余量，方便安装时微调零件位置，对准阀件的接口位置，但间隙也不能过大，否则长期受振动会出现螺栓松动、零件移位的问题。

　　斜向支撑板的上端面是阀件的安装贴合面，这个面的粗糙度要控制在合理范围，保证和阀件底面贴合严密，不会出现漏油漏气的问题，面上的两个定位孔是用来和阀件底部的定位销配合的，孔位的位置度公差需要严格控制，否则阀件安装时会出现销孔对不准、强行装配导致阀件壳体变形的问题。从加工实现的角度来说，这个零件适合采用整块方料铣削成型，加工时先铣出基准直角面，再以直角面为定位基准加工斜向安装面，最后加工各个安装孔，这样能更好地保证各个形位公差要求，不需要后续的焊接工序，避免焊接变形带来的精度误差。

　　在实际工况中，这类支撑结构件不需要做额外的表面处理，只要做好加工面的防锈处理即可，因为它本身不直接接触介质，只起到结构支撑和定位的作用，只要材料强度满足载荷要求，就能长期稳定工作。很多刚接触机械结构设计的人员做这类练习件的时候，容易忽略衔接处的过渡处理，把斜板和基座的衔接处做成尖锐直角，实际受力的时候这个位置很容易出现应力断裂，还有的会把安装孔的位置公差放得太松，导致安装时阀件对接不上，这些都是实际工程中需要规避的问题。另外在确定斜板角度的时候，不能只考虑阀件的安装朝向，还要兼顾周围其他元件的布局，保证阀件安装后，操作手柄、接线位置、管路接口都有足够的操作空间，不会和周边零件产生干涉，这个细节往往是新手练习时容易遗漏的点，很多时候图纸上的尺寸看起来没问题，实际装配的时候才发现操作空间不足，不得不返工修改结构。
