单级齿轮传动停车装置结构设计

在工业管路阀组的配套执行机构领域，这类单级齿轮传动的停车装置，主要承担动力传递过程中的扭矩放大、转速匹配以及运行止停的核心功能，常见于化工、市政供水、油气输送管线的大口径阀门驱动端，用来弥补手动操作扭矩不足、电动执行机构启停冲击过大的问题。从实际工况适配来看，这类装置通常安装在阀门阀杆与驱动端的连接位置，输入端连接手动操作手轮或者小功率驱动电机，输出端直接对接阀杆，通过单对圆柱齿轮的啮合传动，将输入的高转速小扭矩转化为低转速大扭矩，满足大规格阀块启闭时的扭矩需求，同时在齿轮副的侧隙位置集成止停卡位结构，当阀门运行到全开或者全关位置时，卡位结构嵌入齿轮齿槽实现机械锁止，避免管路介质压力波动导致阀杆移位，影响管路通断控制精度。

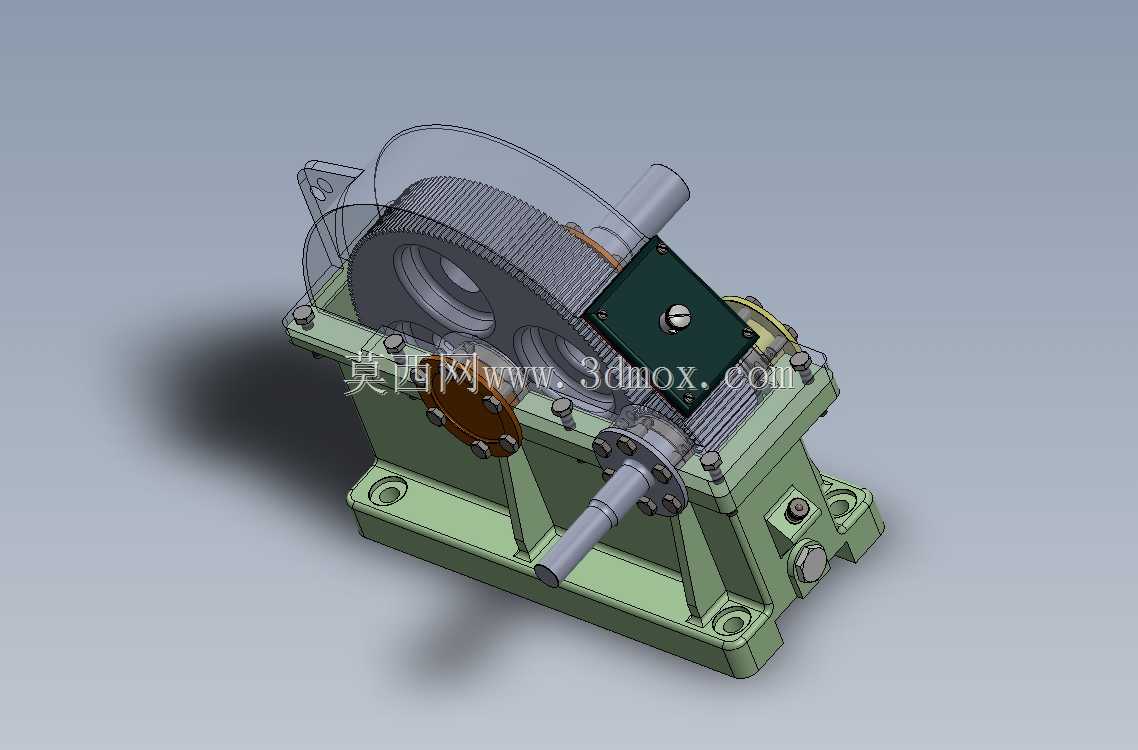

从结构设计思路来看，整个装置采用剖分式铸铁箱体作为承载基体，箱体底部设置带安装孔的凸台支座，安装孔的中心距、孔径尺寸完全匹配常规工业阀块的顶部安装法兰标准，不需要额外加工过渡连接盘就可以直接完成装配，降低现场安装的适配成本。箱体内腔的齿轮副采用渐开线圆柱直齿设计，齿面经过调质处理，兼顾传动效率与耐磨性能，齿轮轴的支撑位置采用滚动轴承配合，轴承端盖设置密封毡圈，防止户外工况下的灰尘、水汽进入箱体内部侵蚀传动部件，同时避免箱体内润滑脂泄漏造成阀组周边污染。输入端轴伸与输出端轴伸采用平行布置的结构，两个轴的中心距经过严格计算，既保证齿轮啮合的重合度满足传动平稳性要求，又控制整个箱体的外形尺寸不会过于臃肿，适配阀组周边狭窄的安装空间。

在功能特性层面，这套传动停车装置没有采用复杂的多级传动结构，单级齿轮传动的传动效率可以达到96%以上，手动操作时的阻力更小，操作人员不需要施加过大的手轮力就可以完成大口径阀门的启闭操作。集成在箱体侧盖位置的止停机构采用可调节的螺钉顶持结构，当需要调整阀门的启闭限位位置时，只需要松开锁紧螺母调整顶持螺钉的伸出长度，就可以改变齿轮的转动行程范围，适配不同通径、不同启闭行程的阀块使用需求。箱体顶部设置透明的观察盖板，可以直接观察内部齿轮的啮合状态、润滑脂存量情况，日常巡检时不需要拆解箱体就可以判断设备的运行状态，降低后期维护的工作量。

从安装边界维度考量，整个装置的输出轴采用带键槽的空心轴结构，装配时直接套在阀杆顶端，通过平键传递扭矩，轴端设置锁紧压盖防止传动过程中轴向上窜，输入端轴伸的尺寸匹配标准手动手轮或者通用型电动执行器的输出接口，不需要额外定制连接配件。箱体的整体外形采用圆角过渡的铸造结构，没有突出的尖锐棱角，在管线密集的安装现场不会磕碰周边管线或者操作人员，底部安装凸台的高度经过优化，既保证输出轴与阀杆的对接长度足够，又不会因为整体高度过高导致阀组顶部操作空间被过度占用。在实际选型匹配时，只需要确认阀杆的直径、所需操作扭矩、安装法兰的孔位尺寸，就可以直接选用这套装置完成配套，不需要对阀块本体做任何结构改动，适配性覆盖绝大多数中低压管路的闸阀、截止阀类产品的驱动配套需求。
