带腰型槽异形圆弧连接阀块结构设计

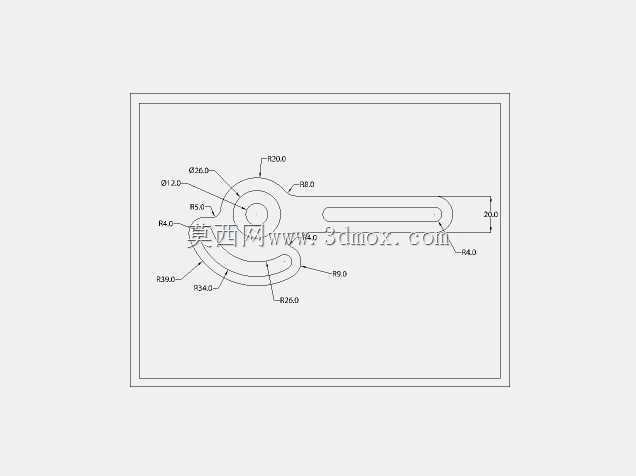

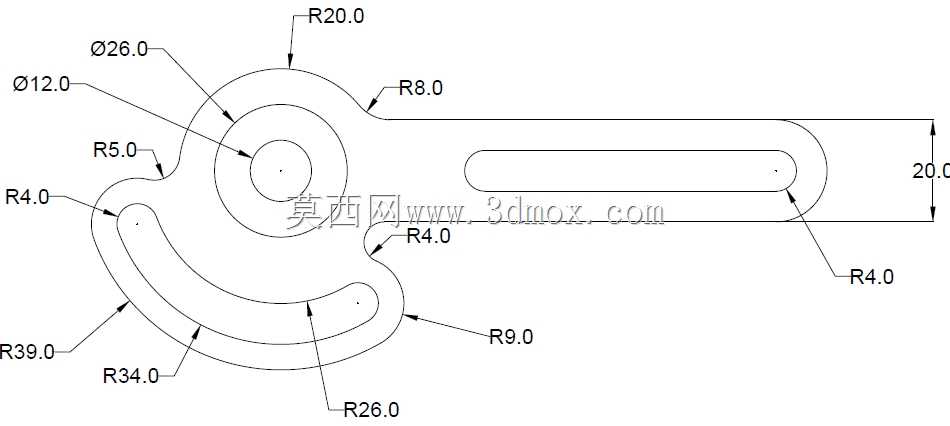

　　基座边缘设置了多处R5.0、R8.0的小圆弧过渡，一方面是消除加工后的锐边毛刺，避免装配时划伤密封件或者操作人员，另一方面可以降低零件在受交变载荷时的应力集中系数，提升长期使用下的结构强度，尤其是在液压回路存在压力波动的场景下，圆弧过渡的结构能大幅减少应力开裂的风险。零件右侧延伸出长条形的安装臂，臂端设置R4.0的端部圆弧，臂身开设长圆形腰型槽，腰型槽两端同样为R4.0的圆弧结构，这种腰型槽设计的核心作用是提供安装位置的调节余量，在阀组装配时，可以补偿相邻阀件、管路的位置累计误差，不需要额外加工调整垫片就能完成对位安装，大幅提升现场装配的效率。安装臂与左侧基座的连接位置采用R4.0的内凹圆弧过渡，避免连接截面突变带来的刚度下降，整个零件的厚度方向尺寸为20.0，这个厚度是综合考虑安装贴合面的承压能力、腰型槽的螺栓连接强度确定的：如果厚度过小，螺栓锁紧时容易出现零件变形，导致密封面贴合不严；如果厚度过大，则会增加不必要的材料成本与阀组整体的安装空间占用。在实际设计过程中，这类零件的建模需要优先确定各段圆弧的相切约束关系，尤其是左侧多层圆弧的衔接位置，必须保证轮廓线连续相切，否则加工时会出现接刀痕，影响零件的外观与装配贴合度。这类带腰型槽的异形圆弧阀块连接件，多应用在流体控制管路的阀组集成区域，承担着管路转接、阀件安装定位、流道辅助承载的作用，在小型液压阀组、气动控制回路的仪表安装段十分常见。从结构上看，零件左侧为多层同心圆弧叠加的回转类安装基座，最外侧轮廓由R39.0、R34.0的两段大圆弧构成主体承托轮廓，向内依次排布R20.0的外圆弧、R9.0的过渡圆弧，基座中心设置Ø12.0的中心定位孔，孔外围是Ø26.0的环形安装贴合面，这个环形面主要用于和阀件的密封端面配合，加工时需要保证平面度与孔的同轴度，避免装配后出现密封泄漏的问题。

　　中心孔Ø12.0通常作为定位销孔或者流体通孔使用，如果作为流道孔，还需要在内孔边缘做倒角处理，方便管路接头的旋入；如果作为定位销孔，则需要保证孔的尺寸公差在H7级别，和定位销采用过渡配合，保证阀件安装的重复定位精度。腰型槽的宽度需要匹配常用的安装螺栓规格，槽的长度根据实际需要的调节行程确定，通常预留3-5mm的调节量即可满足绝大多数装配场景的误差补偿需求，过长的腰型槽反而会降低安装臂的结构刚度。这类零件的加工通常采用板材铣削成型，加工时需要先铣削上下两个大平面，保证平行度要求，再铣削外轮廓与腰型槽，最后加工中心孔，对于有密封要求的贴合面，还需要进行精铣或者磨削处理，保证表面粗糙度达到Ra1.6以下，满足密封件的贴合要求。

　　在实际应用场景中，这类阀块连接件常安装在仪表阀组的侧面，用于固定压力传感器、流量仪表等小型检测元件，腰型槽的调节能力可以让仪表的安装方向根据现场布线需求做小幅调整，避免管路弯折带来的应力集中。左侧的多层圆弧结构一方面是为了匹配阀组本身的圆形安装面轮廓，减少零件的整体占用空间，另一方面圆弧外形相比直角外形更不容易和周边的管路、线束发生干涉，在紧凑的阀组安装空间内有更好的适配性。设计时还需要考虑零件的材质选择，普通气动回路场景可以采用铝合金材质，重量轻且加工成本低；液压回路场景则需要采用45号钢或者不锈钢材质，保证足够的承压能力，不锈钢材质还能应用在有腐蚀性介质的流体回路中。

　　零件的所有外轮廓圆弧都需要和相邻线段保持相切，在三维建模时需要逐一检查轮廓的连续性，避免出现断点或者相交的情况，否则后续生成工程图或者导入CAM编程时会出现轮廓识别错误，导致加工出的零件尺寸超差。另外，零件上所有的非配合圆弧过渡，都需要在图纸上明确标注圆角尺寸，避免加工时遗漏倒角或者圆角，导致锐边残留。在安装边界方面，零件左侧基座的最大外轮廓半径为R39.0，右侧安装臂的总长度从基座中心到臂端的尺寸需要结合R20.0与R4.0的位置确定，安装时需要保证腰型槽的长度方向有足够的调节空间，周边至少预留2mm的装配间隙，避免和相邻零件发生碰撞。
