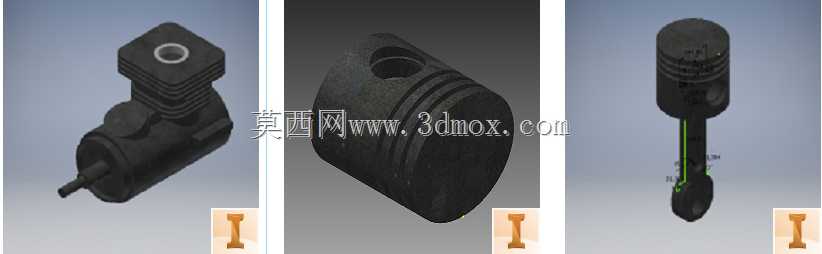

摩托车TS185适配电机活塞连杆组件结构

　　这套适配TS185机型的动力组件，核心覆盖活塞、连杆两大内燃机核心运动部件，主要面向小排量跨骑摩托车的动力维修、改装替换以及动力总成逆向开发场景，在民用代步摩托车、小型越野摩托的动力系统维保领域应用广泛，尤其适配追求原厂动力匹配度的售后替换需求，能直接匹配对应机型的曲轴输出端、气缸安装位，无需额外做结构改孔或者位置调整。从实际使用场景来看，这套组件直接参与内燃机的做功循环，活塞在气缸内完成往复直线运动，通过活塞销将爆发力传递给连杆，再由连杆将直线运动转化为曲轴的旋转运动，最终输出动力驱动车辆行驶，整个运动过程中组件需要承受高温燃气的冲击、往复运动的惯性力以及连杆摆动带来的侧向载荷，因此结构设计上的强度冗余、配合间隙控制直接决定了动力单元的运行稳定性与使用寿命。

　　设计过程中首先考虑的是安装边界的匹配性，活塞部分的裙部轮廓采用了中凸变椭圆的型线设计，冷态下活塞裙部与气缸壁保留合理的配合间隙，热机膨胀后能保证裙部与缸壁的贴合面积均匀，避免出现拉缸或者敲缸的问题；活塞头部设置了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁上多余的润滑油，环槽的宽度、深度公差控制在微米级，保证活塞环安装后侧隙、背隙符合内燃机运行要求，既不会因为间隙过大导致密封失效、机油上窜，也不会因为间隙过小导致热态下活塞环卡滞。

　　活塞顶部的凹坑造型完全匹配TS185机型的燃烧室形状，能保证压缩比与原厂设计一致，避免因为压缩比偏差导致的动力下降、爆震等问题；活塞销孔的位置经过偏心设计，偏移量控制在0.5mm以内，能在做功行程中减轻活塞换向时对缸壁的敲击，降低运行噪音。连杆部分采用了分体式大头设计，大头端的轴瓦安装位精度直接决定了与曲轴曲柄销的配合精度，设计时严格控制了大小头孔的中心距、平行度公差，保证活塞往复运动时不会出现偏磨；杆身采用了工字形截面，在保证结构强度、能承受最高转速下的拉伸与压缩载荷的前提下，尽可能降低往复运动的质量，减小曲轴运转的惯性负荷，提升动力响应速度；小头端的衬套过盈量经过反复校核，压装后不会出现衬套松动移位，同时活塞销与衬套的间隙能保证润滑油膜的形成，避免干磨。

　　从安装边界来看，活塞的总高度、环槽位置、销孔直径完全匹配TS185的气缸、活塞销、活塞环的原厂尺寸，安装时不需要对气缸进行镗磨或者其他加工；连杆的大头孔径、小头孔径、中心距完全对应原厂曲轴曲柄销、活塞销的尺寸，螺栓孔位置与原厂连杆盖完全匹配，安装后连杆的运动轨迹不会与曲轴箱内部结构发生干涉，能直接替换原厂损坏的组件完成动力修复。实际选型应用时，需要注意组件的重量分组，同一台发动机上装配的活塞、连杆重量差需要控制在5g以内，避免因为重量偏差导致曲轴运转动平衡失效，引发发动机振动过大、轴承过早磨损的问题；活塞环的开口间隙需要按照对应机型的维修手册要求进行检查调整，开口过大容易导致密封不足，开口过小则会在热态下出现活塞环顶死、拉缸的故障。这套结构的设计逻辑完全围绕小排量单缸风冷内燃机的使用特性展开，没有过度追求轻量化或者高强度的冗余设计，所有尺寸公差、结构造型都以匹配原厂安装位、保证运行可靠性为核心，既满足日常代步场景下的长寿命使用需求，也能适配轻度越野场景下的高负荷动力输出要求，在售后维修市场的适配性较强，不需要额外的改装加工就能完成装配，降低了维修过程中的加工成本与装配难度。
