四缸内燃机曲轴练习结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1076251
  • 四缸内燃机曲轴练习结构设计
  • 四缸内燃机曲轴练习结构设计
  • 四缸内燃机曲轴练习结构设计
  • 四缸内燃机曲轴练习结构设计

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套四缸曲轴的建模练习,完全围绕量产机型的实际受力逻辑搭建,没有做多余的装饰性结构,所有曲面、倒角、轴颈尺寸都参考了小排量民用内燃机的通用设计规范。从实际应用场景来看,这类直列四缸曲轴广泛适配1.0L-1.6L排量的自然吸气汽油机,覆盖家用乘用车、小型通用发电机组、农用微耕机等多个动力配套领域,工作过程中需要持续承受连杆传递的交变燃气冲击力、活塞组往复惯性力以及旋转离心力的复合作用,因此建模阶段就把应力集中区域的结构优化放在了首位。

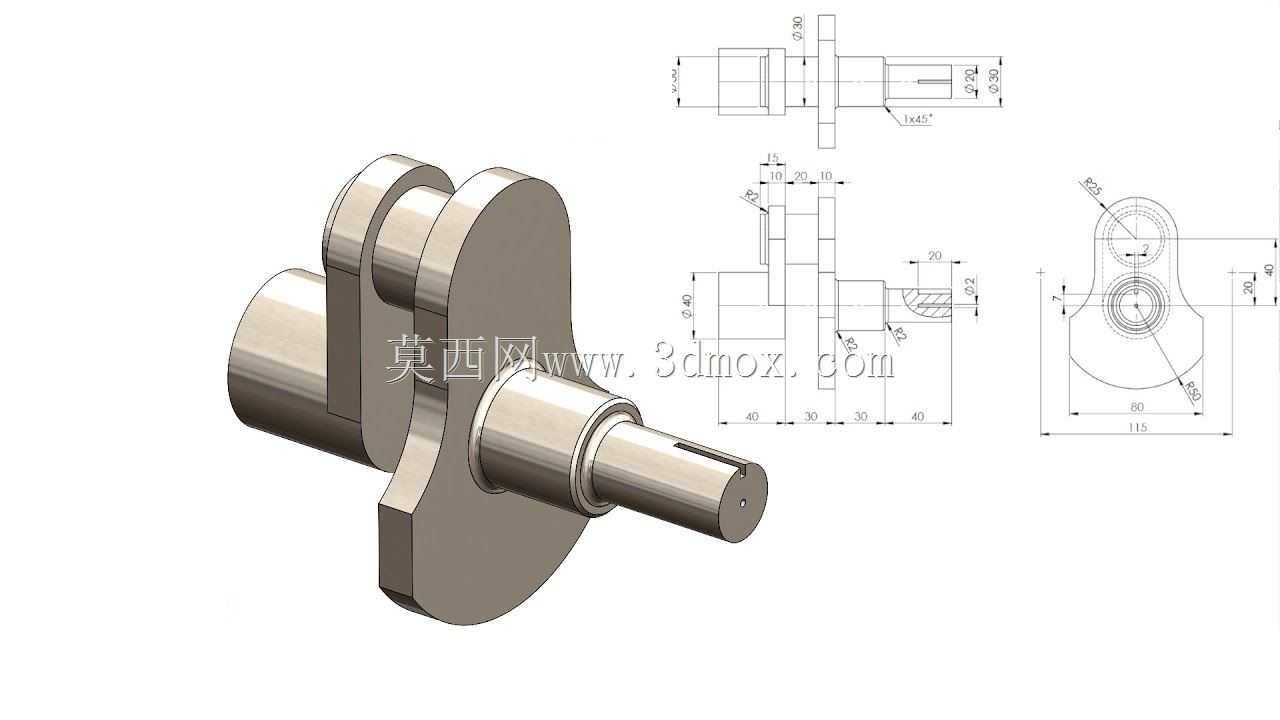

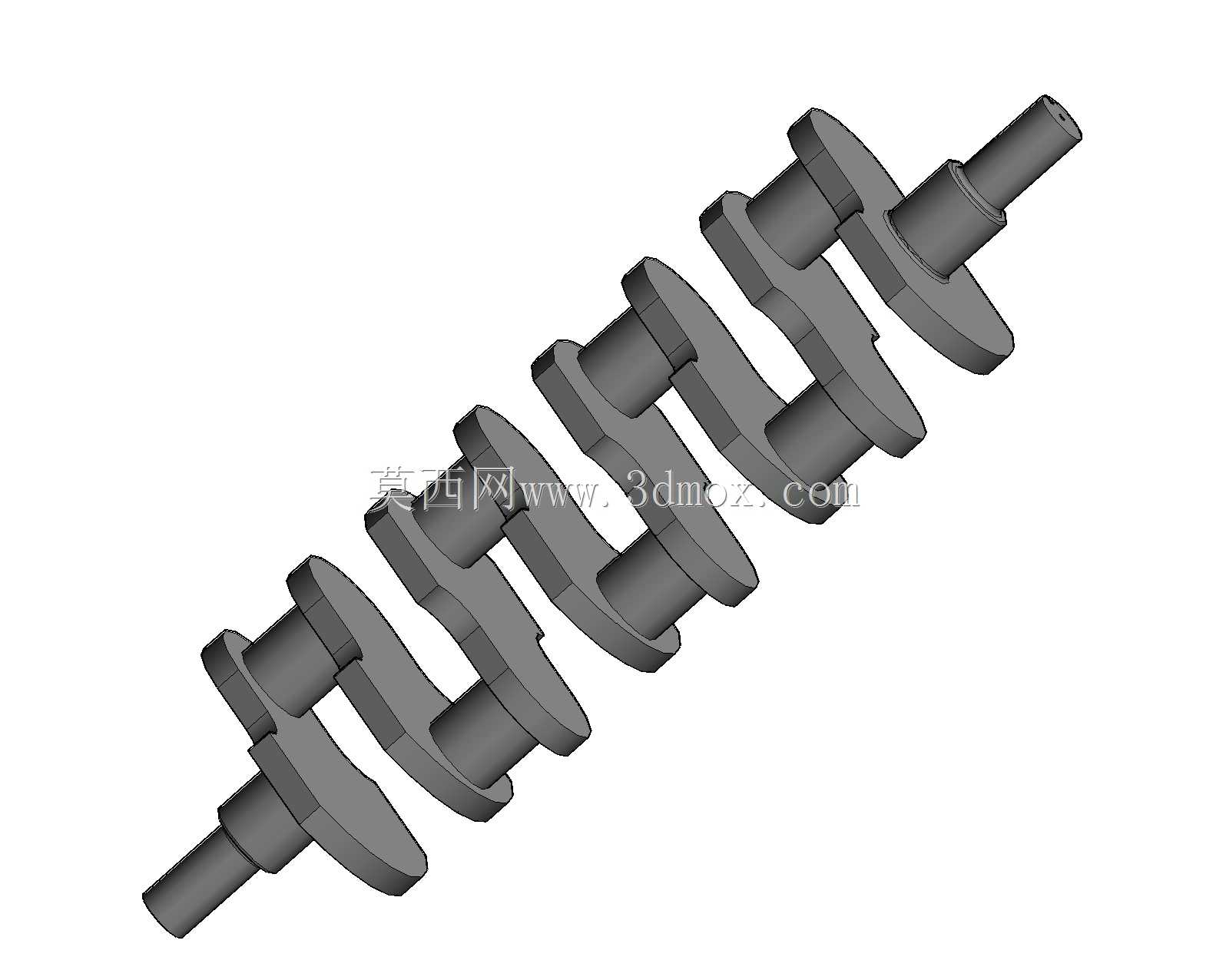

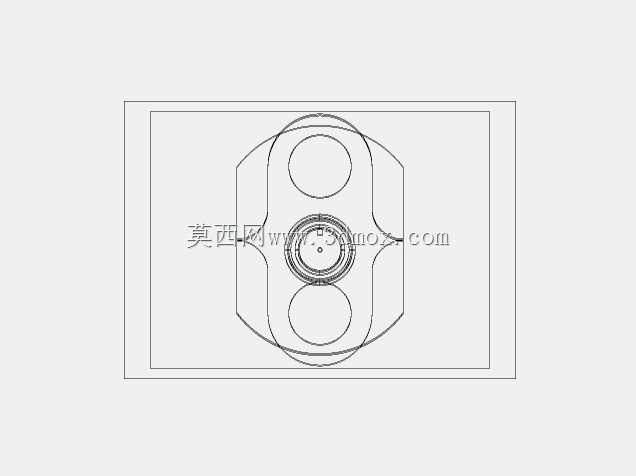

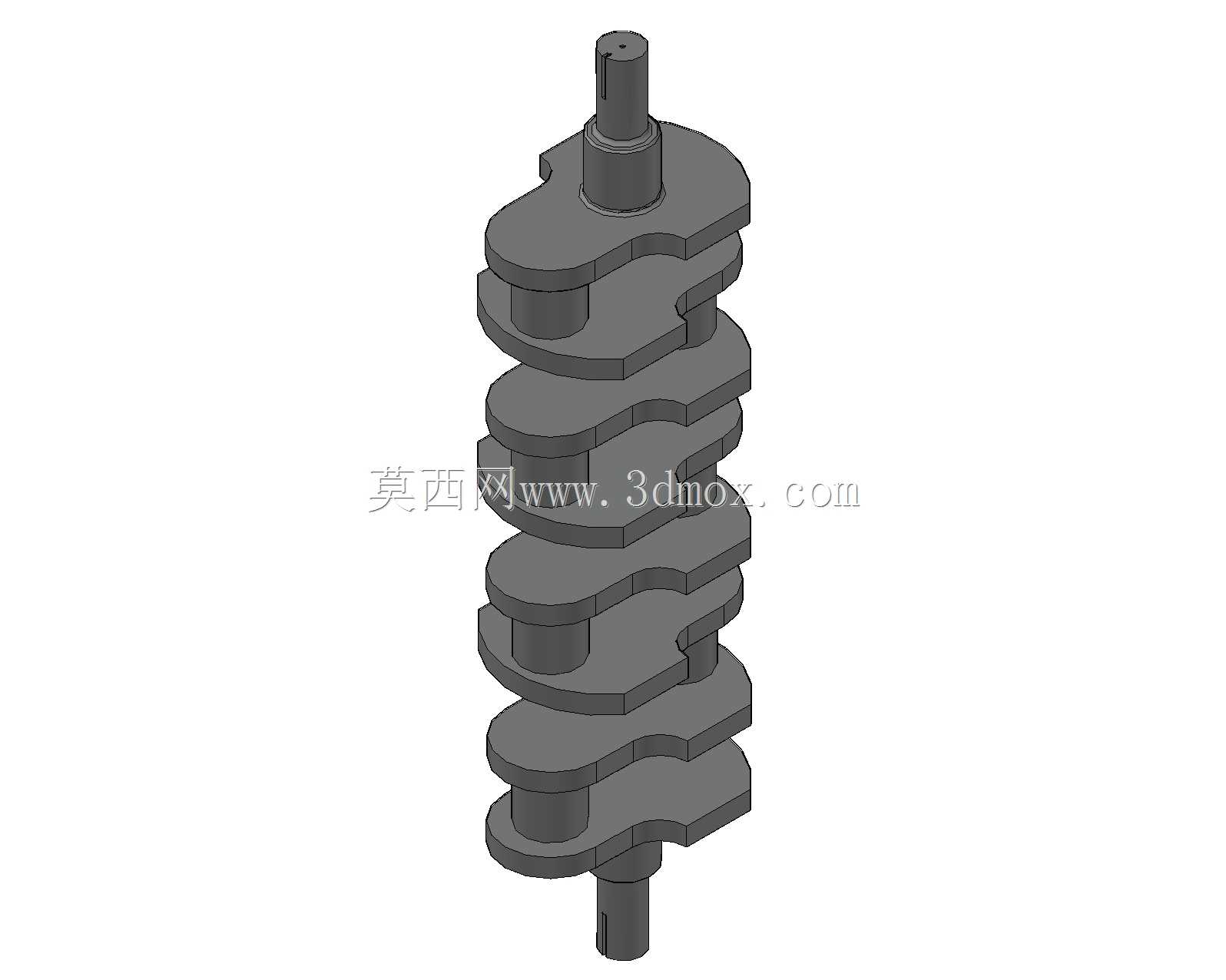

从设计思路上看,这套曲轴采用全支撑结构,四个曲柄销对应四个气缸的做功行程,相邻曲柄销错开180度相位角,刚好匹配四缸机的做功间隔,保证动力输出的平顺性;每个曲柄臂都做了偏心配重设计,配重块的轮廓经过反复调整,用来平衡旋转过程中产生的一阶、二阶往复惯性力,减少整机运行时的振动传递。主轴颈和曲柄销的连接位置都做了大半径过渡圆角,这个细节是建模时特意保留的,实际加工中这个圆角的粗糙度和轮廓度直接决定曲轴的疲劳寿命,很多新手建模时容易忽略过渡圆角直接做直角连接,后续做有限元分析时会在这个位置出现极大的应力集中,完全不符合工程实际要求。

从安装边界来看,曲轴两端的主轴颈直径按照通用轴承配套尺寸设计,前端伸出端预留了正时齿轮、皮带轮的安装轴段,带有标准的键槽结构,后端带有法兰盘结构用来连接飞轮组件,所有轴段的同轴度公差在建模时就做了约束,五个主轴颈的公共轴线为基准,曲柄销的平行度、各配重块的端面跳动都参考量产件的公差要求做了装配约束预留。曲轴的轴向定位靠中间位置的止推轴肩实现,建模时预留了止推片的安装间隙,不会出现轴向窜动的干涉问题;润滑油道的走向也在模型里做了简化体现,从主轴颈到曲柄销的斜向油道完全打通,保证工作时压力机油可以顺利到达各个摩擦副表面,形成有效油膜承载。

从功能特性上看,这套曲轴的曲柄半径和连杆长度的比值取了常用的0.3区间,兼顾了活塞侧压力控制和整机高度尺寸的平衡,不会因为曲柄半径过大导致活塞对气缸壁的侧压力过高加剧磨损,也不会因为比值过小导致整机高度冗余。所有轴颈的表面都预留了磨削加工余量,建模时的名义尺寸是成品尺寸,工艺人员可以直接在这个模型基础上调整毛坯的加工余量,生成锻造毛坯模型;配重块的端面没有做多余的减重孔,是考虑到练习模型的通用性,实际量产时可以根据动平衡测试结果在配重块上钻调整孔,这套模型也预留了足够的调整空间。

很多初学者做曲轴建模时容易把曲柄臂的厚度做的均匀一致,实际上靠近功率输出端的曲柄臂受力更大,这套模型里从前端到后端的曲柄臂厚度做了梯度增加,越靠近飞轮端的曲柄臂承载的扭矩越大,厚度也相应提升,完全符合实际的受力分布逻辑。轴端的中心孔也按照标准B型中心孔做了建模,方便加工时的顶尖装夹定位,这些细节都是实际生产中必须考虑的内容,不是单纯画个外形就满足使用要求。整个模型的装配关系完全可以直接导入虚拟装配环境,和活塞、连杆、轴瓦、缸体等部件做干涉检查,验证各个运动行程下的部件间隙是否合理,不会出现运动死点或者干涉碰撞的问题。
