FCL180法兰柔性轴接头联轴器结构

在各类工业传动系统的布局中，两轴对中误差的补偿始终是结构设计阶段需要重点考量的环节，尤其是在泵组、输送线驱动端、中小型风机这类存在安装基准偏差、运行中受载荷变形或热胀冷缩影响的设备上，刚性联轴器往往无法适配工况需求，容易在轴肩、轴承位置产生附加弯矩，加速传动件的疲劳损耗。FCL180规格的法兰柔性轴接头，正是针对这类中等扭矩传动场景设计的挠性连接部件，其核心作用是在传递额定扭矩的同时，补偿两轴间存在的径向、角向以及少量轴向偏移，降低安装阶段的对中精度要求，同时缓冲传动过程中产生的小幅振动，避免冲击载荷直接传递到动力端与负载端的核心部件上。

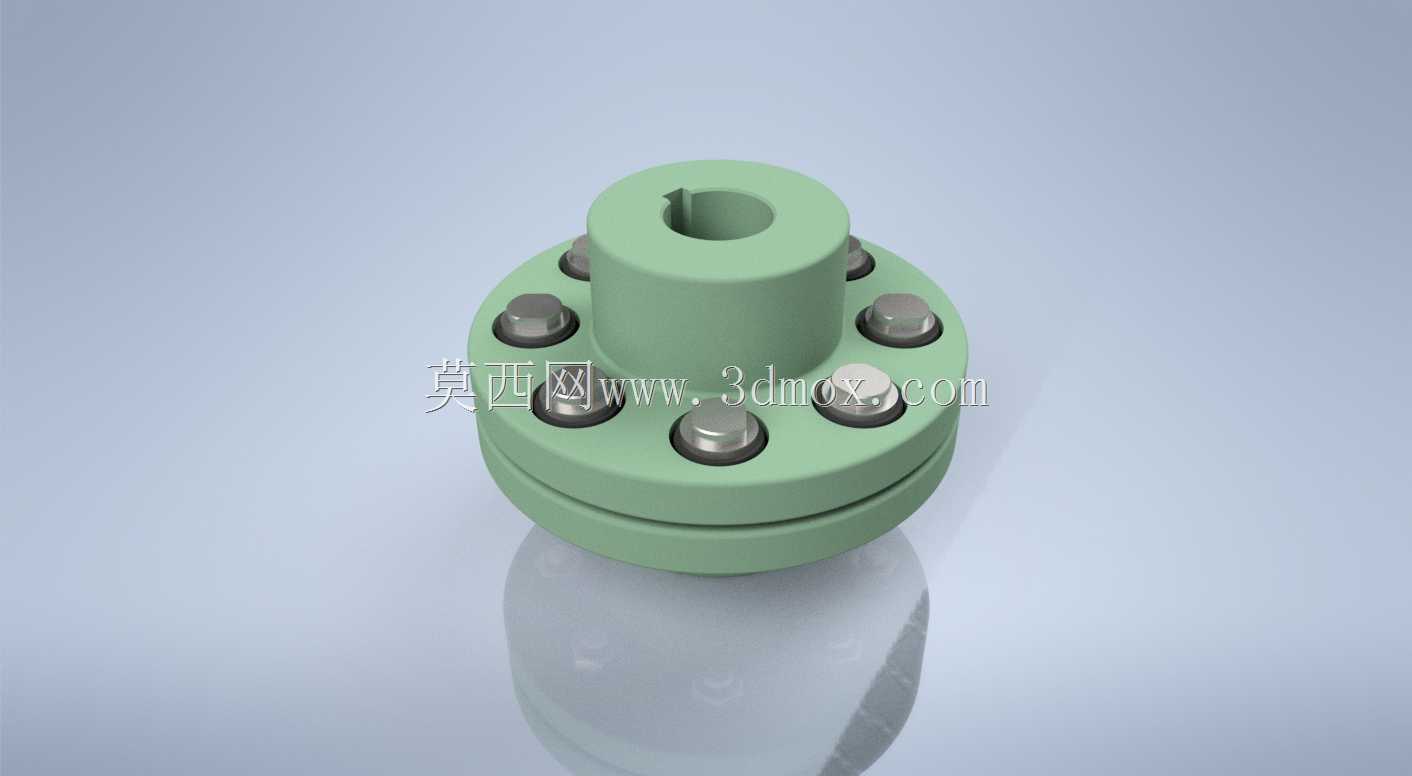

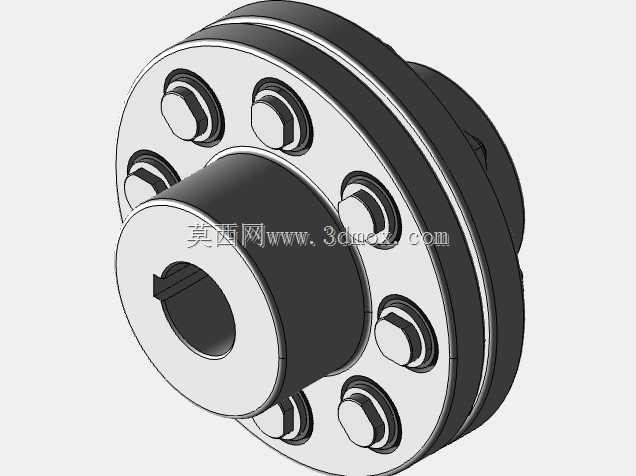

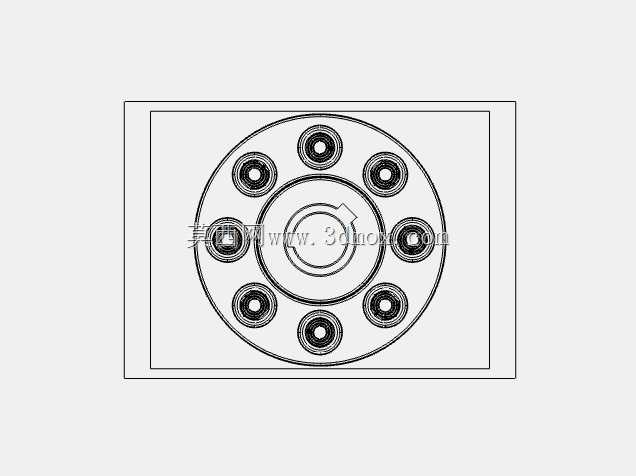

从结构设计逻辑来看，该联轴器采用分体式双法兰结构，两个对接的法兰盘分别通过轴孔与键槽实现与主动轴、从动轴的周向固定，轴孔的键槽尺寸按照对应轴径的标准公差设计，保证装配时键连接的配合精度，避免传动过程中出现键侧松动、滚键等失效问题。法兰盘的对接端面上沿圆周均匀分布有柱销安装位，柱销外侧套有弹性缓冲套，这一结构是实现柔性补偿的核心：当两轴存在对中偏差时，弹性套可以通过自身的微量变形适配法兰盘之间的相对错位，同时在传动启停、载荷突变时吸收部分冲击能量，减少传动系统的振动与噪音。柱销沿圆周均布的设计，能够让扭矩传递过程中各柱销受力均匀，避免局部载荷过大导致柱销剪切断裂，提升整体传动的可靠性。

从安装边界与尺寸适配角度，该型号联轴器的法兰外径、轴孔直径、柱销分布圆直径均匹配180规格对应的传动参数，适配的轴径范围覆盖常规中等功率传动场景的常用轴尺寸，安装时无需对现有设备的轴端结构做大幅改动，仅需保证两轴端的伸出长度满足法兰轮毂的轴向安装空间即可。法兰盘上的柱销安装孔位置精度经过严格控制，装配时两个法兰盘对接后柱销可顺利穿入，无需额外修配，降低现场安装的工作量。弹性套采用耐磨耐油的弹性材质制作，在常规工业环境的润滑油脂、轻微腐蚀氛围下可以长期稳定工作，日常维护仅需定期检查柱销的紧固状态以及弹性套的磨损情况，出现老化破损时单独更换弹性套即可，无需整体更换联轴器，降低后期运维成本。

在实际应用场景中，这类法兰柔性联轴器常被用于中小型离心泵、带式输送机的驱动辊连接、风机与电机的传动对接、轻工机械的传动单元等场景，这类场景普遍存在安装基础存在一定平面度误差、设备运行过程中受载荷影响机架产生微量变形、传动系统需要缓冲启停冲击的需求。相比齿式联轴器，该结构无需复杂的润滑密封结构，维护成本更低；相比膜片联轴器，其抗冲击载荷的能力更强，对安装对中的容错率更高，更适合工况相对复杂、运维条件一般的通用工业场景。设计建模过程中，需要重点保证柱销安装孔的位置度公差、轴孔与法兰端面的垂直度公差，避免装配后出现柱销偏载、法兰盘端面跳动过大的问题，同时要核算柱销的剪切强度、弹性套的挤压应力，保证在额定扭矩工况下各部件的应力处于材料许用范围内，避免出现过载失效。此外，法兰轮毂的轴向长度需要满足轴端配合的长度要求，保证轴与联轴器的接触面积足够，避免传动过程中出现轴孔配合松动、轮毂轴向窜动的问题。
