小袋包装机模块化维护型旋转阀结构设计

在食品、日化、医药行业的小袋灌装生产线上，小袋灌装机的旋转阀作为物料计量与通路切换的核心执行部件，长期处于连续往复转动、带料承压的运行工况，其密封点位的磨损泄漏是一线运维人员最常遇到的故障点。传统一体式结构的旋转阀，一旦油封位置的轴段出现磨损失效，就必须将整组阀组件从设备上拆解下来，连带更换未出现损耗的阀腔、阀芯等部件，不仅备件成本高，拆装调试的过程还会占用大量生产停机时间，对于多班次连续运转的包装产线来说，这类非计划停机带来的产能损失往往远高于配件本身的成本。

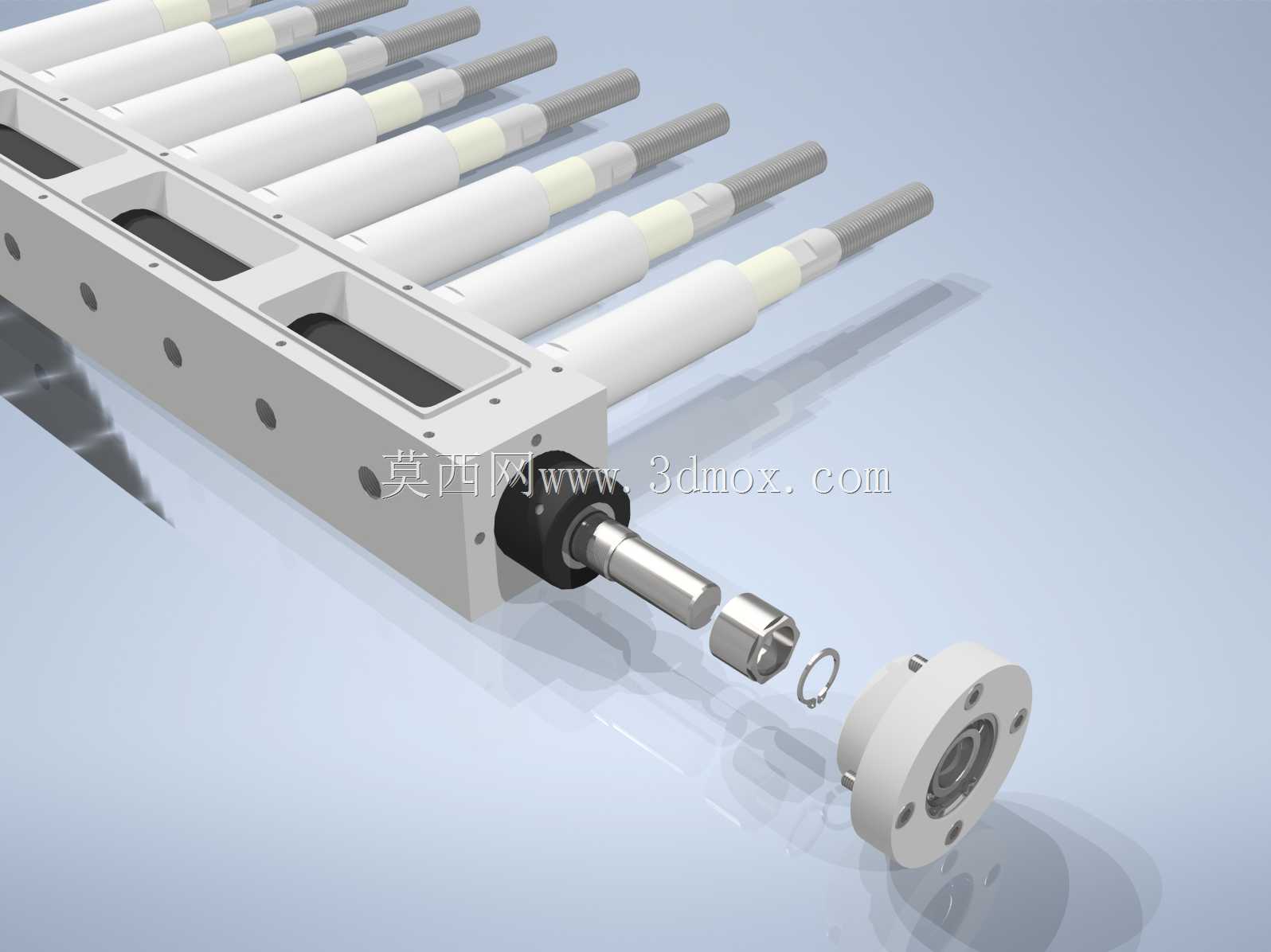

这套针对16L规格小袋灌装机设计的模块化旋转阀，核心设计逻辑就是把易损耗的油封接触轴段从整体阀轴中独立拆分出来，采用螺纹接头连接的可拆卸衬套结构作为密封配合面。日常运行过程中，衬套直接与油封接触承受摩擦损耗，当出现密封渗漏需要维护时，操作人员不需要拆解整组旋转阀与设备料腔的连接法兰，也不需要动阀芯与驱动端的传动对位，只需要拆开端部的压盖，更换磨损的螺纹衬套即可完成修复，单点位维护的拆装时间能压缩到传统结构的五分之一以内，备件成本也仅为整阀更换的十分之一左右。

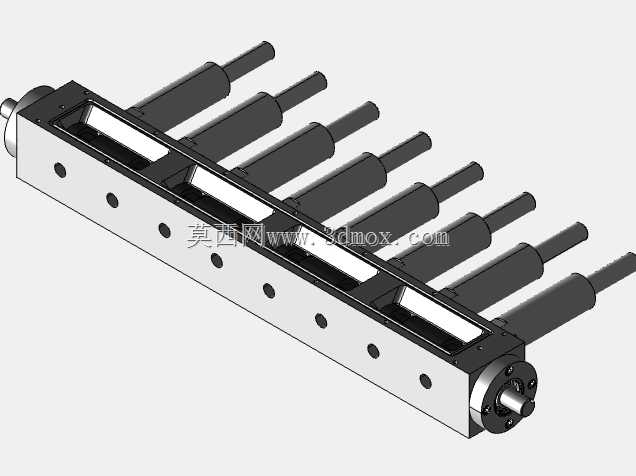

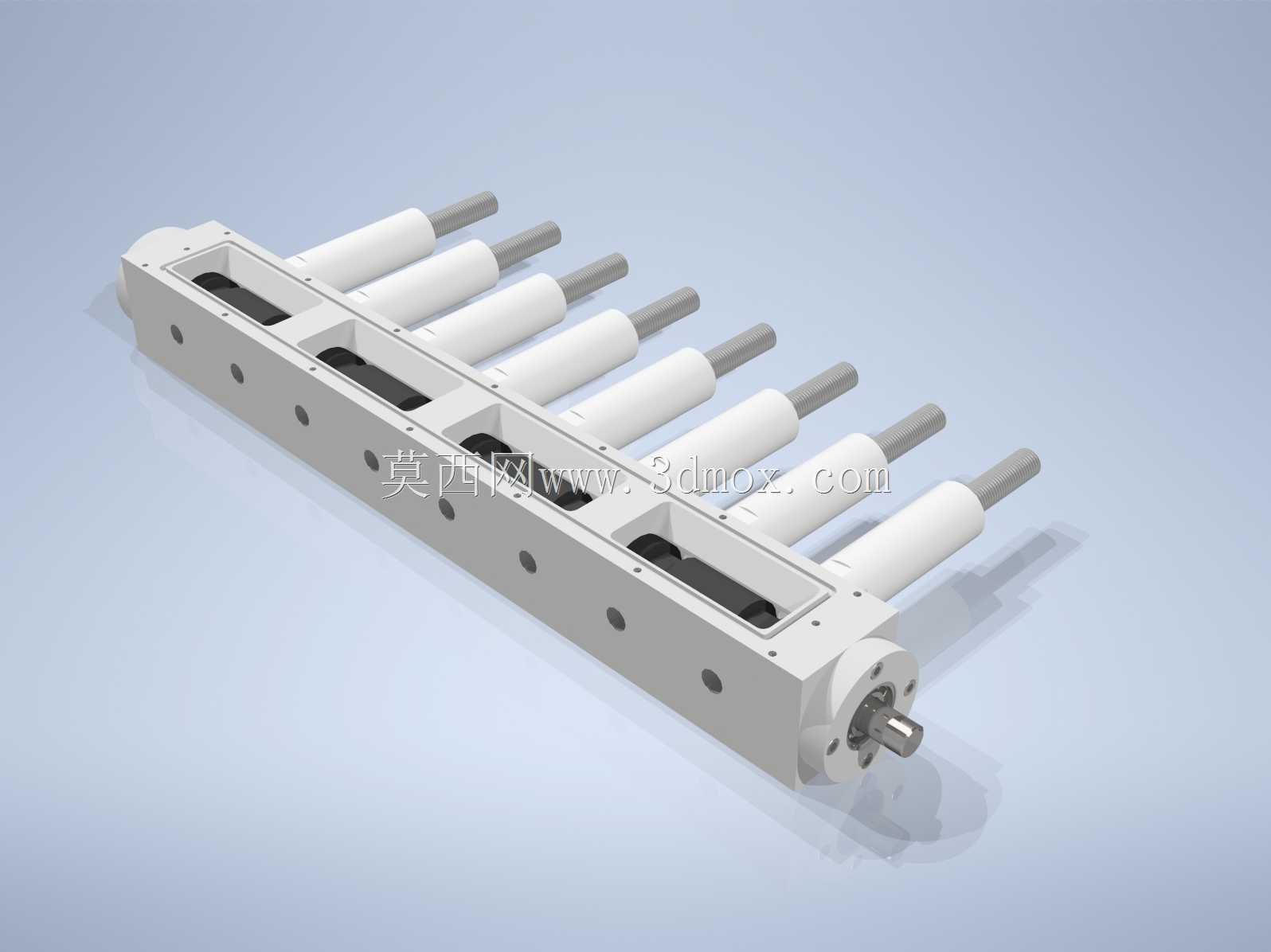

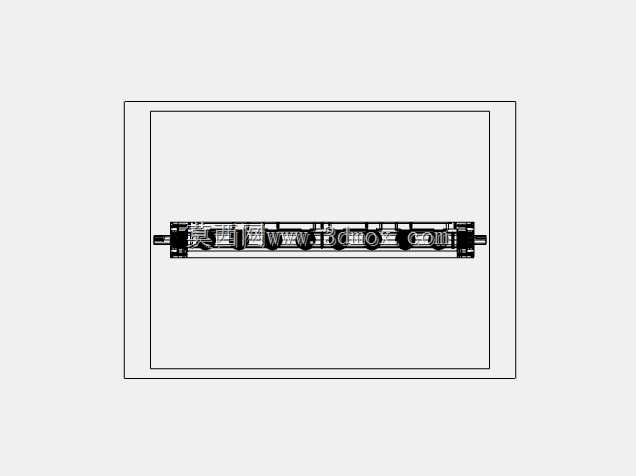

从结构布局来看，整组阀采用多联并列的阀腔集成设计，单组阀块上集成了六个独立的物料通路，对应灌装机的六个灌装头工位，阀腔主体采用长条形矩形截面的一体式加工基体，基体上预留了与设备料斗、灌装管路对接的安装孔位，孔位的中心距、安装面的平面度公差都匹配对应型号灌装机的原有安装边界，替换安装时不需要对设备的原有安装机架做任何改造，可直接实现原位替换。阀轴的驱动端设置在阀块的单侧端部，采用标准轴径的输出轴对接设备原有驱动机构，传动配合的键槽尺寸、轴伸长度都与原机参数保持一致，不需要调整驱动电机的安装位置与传动参数。

在密封结构的设计上，可拆卸衬套采用与阀轴主体一致的耐磨金属材质，衬套与阀轴的螺纹连接位置额外设置了端面密封点位，避免物料从连接缝隙渗入轴内部；衬套的外圆面做了高精度磨削处理，表面粗糙度与形位公差满足油封的密封配合要求，确保更换衬套后密封性能与全新整阀一致。阀腔内部的流道做了圆弧过渡处理，避免物料在流道拐角处残留堆积，尤其适合粉剂、小颗粒类物料的灌装工况，减少物料卡滞与计量偏差的问题。

从安装适配性来看，整组阀的外形长度、宽度、高度尺寸都严格对应原机的安装空间，阀块上的固定螺栓孔位置、孔径与原机安装板完全匹配，现场更换时只需要拆下原有阀组的固定螺栓，断开驱动端连接，即可将这套模块化阀组直接装回原位，整个替换过程不需要做额外的尺寸适配与结构修改。阀组的重量分布也与原阀保持一致，不会对驱动端的轴承负载造成额外影响，保证设备长期运行的稳定性。

这种模块化拆分的设计思路，本质上是把设备全生命周期的维护成本纳入了结构设计的考量范畴，不再单纯追求加工装配的便捷性，而是针对实际生产中最高发的故障点做结构拆分，让易损件成为可独立更换的低成本模块，既保留了集成阀组结构紧凑、多工位同步动作的优势，又解决了传统结构维护成本高、停机时间长的痛点，对于多工位小袋灌装设备的阀件迭代来说，是非常贴合一线生产实际需求的优化方向。在实际建模过程中，所有配合面的公差、密封槽的尺寸都遵循机械设计的通用标准，螺纹连接的旋合长度满足反复拆装的强度要求，衬套的拆装操作空间也做了预留，不需要专用工具即可完成更换操作，进一步降低了一线运维的操作门槛。
