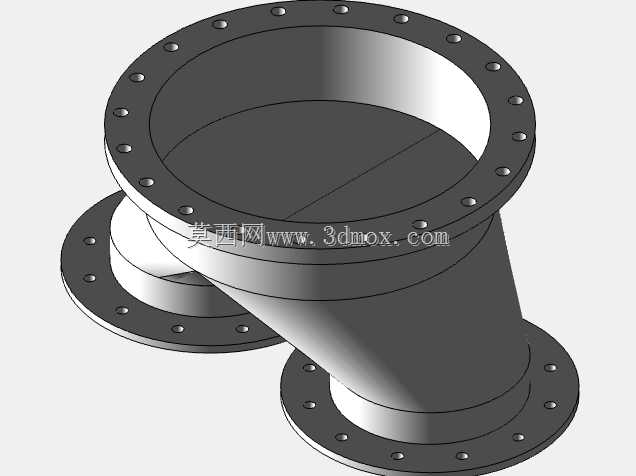

Y型法兰式波纹管三通连接管件结构

在工业管路系统的分支布设场景中，不同走向的管路对接往往需要兼顾连接可靠性与形变补偿能力，尤其是涉及通风、低压流体输送、粉体物料输送的管路，受设备运行振动、管路热胀冷缩、安装对位偏差的影响，硬对接的三通管件很容易在焊缝或者法兰连接处出现应力集中，长期运行后引发泄漏、结构开裂等问题。这款Y型波纹管连接管件，正是针对这类管路布设痛点设计的专用连接件，三个接口全部采用标准法兰结构，能够直接与同公称通径的法兰管道完成对接，不需要额外加工过渡接头，大幅降低现场安装的对位难度。

从结构设计逻辑来看，这款管件采用Y型分流布局，而非传统直角三通的正交结构，流体或者物料在管路内转向时的阻力更小，能够减少介质在转角处的淤积，尤其适合输送含细小颗粒的气体、低压粉体物料的管路系统，避免直角三通容易出现的物料卡滞、流道堵塞问题。三个法兰端全部采用带螺栓孔的平法兰结构，法兰端面的密封面平整度满足常规低压管路的密封要求，对接时只需在法兰面间加装对应规格的密封垫片，穿入螺栓按对角顺序紧固即可完成安装，安装过程不需要复杂的焊接作业，既适合新建管路的快速布设，也适合老旧管路改造时的配件替换。

管件的主体段集成了波纹管结构，这部分结构是整个配件的核心功能段，不同于刚性三通管件完全硬连接的特性，波纹管段能够依靠自身的柔性形变，补偿三个方向管路因为温度变化产生的轴向、角向位移，同时可以吸收设备运行传递到管路的振动，避免振动应力直接传递到管路焊缝或者设备接口处，降低管路系统的疲劳损伤风险。在实际工程应用中，这类Y型波纹管连接件常被用在通风除尘系统的支管对接、空调送风管路的分支连接、小型粉体输送设备的出料口分流位置，也可用于低压给排水管路的变向对接，适配的工作压力范围覆盖常规低压工业管路的使用需求。

从安装边界来看，三个法兰端的螺栓孔采用圆周均布设计，孔位尺寸匹配对应公称通径的法兰标准，现场安装时不需要对法兰孔进行二次加工，只要对接管路的法兰规格与该管件匹配，即可直接完成装配。管件的整体流道采用顺滑过渡设计，Y型分叉位置没有突兀的直角结构，介质流经时的局部阻力系数远低于普通焊接三通，能够降低管路系统的输送能耗，减少介质在管件内部的残留。波纹管段的波高与波距经过参数匹配，既保证足够的形变补偿量，也不会因为柔性过大导致管路支撑不足，安装时只需要在管件附近的管路上设置常规的管路支架，不需要额外增加特殊的固定支撑结构。

在结构建模过程中，法兰端面的螺栓孔位置严格按照对应通径的法兰标准进行孔位阵列，保证与标准法兰的互换性；波纹管段的波形采用圆弧过渡结构，避免应力集中在波谷位置，提升管件的长期运行寿命；三个连接端的轴线夹角经过优化，在保证分流顺畅的同时，控制管件的整体外轮廓尺寸，避免安装时与周边的管路、支架产生空间干涉。对于结构设计人员来说，在进行管路系统三维布设时，直接调用该模型可以准确还原管件的安装空间，提前校核法兰螺栓的操作空间，避免现场安装时出现扳手操作空间不足、法兰对接错位等问题；对于设备选型人员来说，这款管件兼顾了三通分流与波纹管补偿的双重功能，不需要在三通位置额外单独加装波纹管补偿器，能够减少管路的连接节点数量，降低管路系统的泄漏风险点，同时压缩管路布设的整体占用空间。
