S45C材质辐条式传动滑轮结构设计

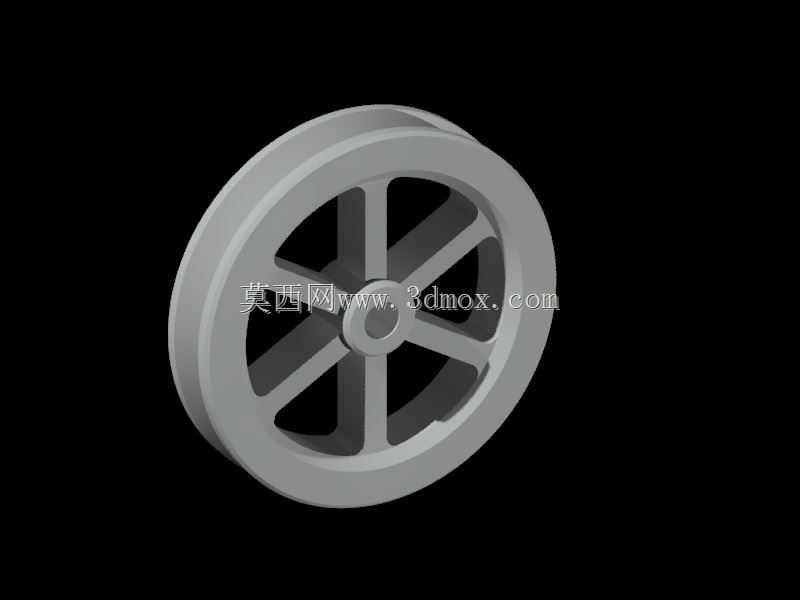

在起重牵引、流体阀组驱动、轻工输送线这类需要柔性件传力的场景里，滑轮是绕绳转向、载荷传递的核心受力件，这款采用S45C材质加工的辐条式滑轮，在结构设计阶段就优先平衡了承载能力与自重控制的矛盾，没有采用厚重的实心轮体结构，而是通过六组对称分布的辐条连接轮毂与轮缘，既保证轮体受径向载荷时的刚度，又大幅削减了非受力区域的材料冗余，降低转动惯量，让滑轮在高速绕转时的动态响应更平稳，不会因为轮体自重过大带来额外的驱动损耗。

从实际安装适配的角度看，这款滑轮的轮缘槽型经过圆弧优化，槽面粗糙度控制在适合钢丝绳、尼龙牵引绳滑动的区间，既不会因为槽面过于粗糙加速绳索磨损，也不会因为过于光滑出现绳索打滑脱槽的问题；轮缘的外径、槽深尺寸经过校核，适配常规直径的牵引绳索，绳索嵌入轮槽后，两侧的轮缘挡边高度足够，即使在牵引方向出现小角度偏斜，也能限制绳索脱出轮槽，避免现场运行时的脱绳故障。轮毂部分的中心孔设计为标准圆柱安装孔，可适配对应直径的固定销轴或者转动心轴，孔位与轮体的同轴度公差控制在合理范围，保证滑轮转动时不会出现偏心摆动，减少销轴与孔壁的偏磨，延长整体部件的使用寿命。

设计过程中针对S45C材质的特性做了结构应力校核，辐条与轮缘、轮毂的连接位置都做了圆弧过渡处理，避免直角位置出现应力集中，在承受额定径向载荷时，应力集中区域的安全系数满足通用机械设计的规范要求，不会在长期交变载荷下出现疲劳裂纹。轮体的整体厚度控制在紧凑区间，安装时不需要预留过大的轴向空间，在阀门阀块的驱动机构、小型起重设备的导向轮组、输送线的张紧轮位都能适配安装，不需要对原有安装基座做大规模改造。

实际工况下，这类滑轮既可以作为定滑轮改变牵引绳索的施力方向，也可以作为动滑轮组成滑轮组实现载荷的省力传递，辐条之间的镂空结构还能减少运行过程中积尘、积屑的问题，在有少量粉尘的车间环境里，碎屑不会堆积在轮体内部造成转动卡滞，日常维护只需要定期在轮毂的转动配合位置加注润滑脂即可，不需要频繁拆解清理。和同尺寸的铸铁滑轮相比，S45C材质的轮体抗冲击性能更好，在现场安装或者突发载荷冲击时，不会出现铸铁件容易碎裂的问题，安全冗余更高；和实心钢质滑轮相比，辐条镂空的结构让整体重量降低近四成，不仅减少了材料消耗，也降低了安装时的搬运难度，同时更小的转动惯量让滑轮在频繁启停的牵引工况下，跟随性更好，不会因为惯性过大出现绳索松垮、乱绳的问题。

在安装边界的适配性上，这款滑轮的轴向安装尺寸、轮毂长度都经过标准化设计，可直接替换同规格的现有滑轮部件，不需要重新加工连接销轴或者调整安装支架的间距；轮缘的外圆跳动公差控制在合理范围，转动时轮缘的径向跳动量小，不会带动绳索出现上下窜动，保证牵引过程中绳索的张力稳定，尤其适合在阀门驱动这类需要精准控制行程的场景里使用，不会因为滑轮跳动导致阀位控制出现偏差。
