便携式声能转电能收集装置结构设计

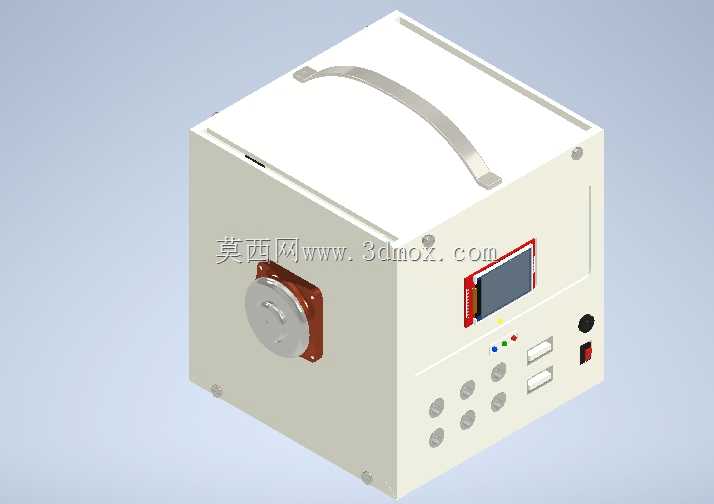

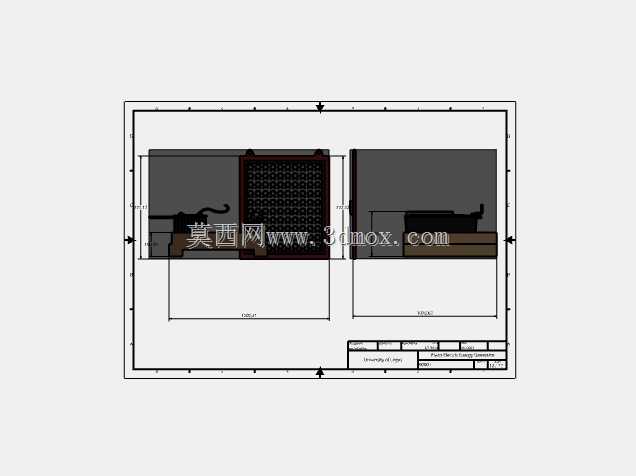

在工业厂区设备运维、户外环境监测、低功耗传感节点供电等场景中，零散分布的环境声振能量长期被忽略，这类能量如果能被有效收集转换，可替代部分场景下的一次性电池供电，减少偏远点位的电池更换频次，降低运维成本。这款声能收集装置的设计，正是针对这类分布式低功耗供电需求展开，整体采用立方体箱式结构，顶部设置一体化金属提手，方便运维人员在不同监测点位之间转移携带，适配临时布点、多点位轮换监测的使用需求。

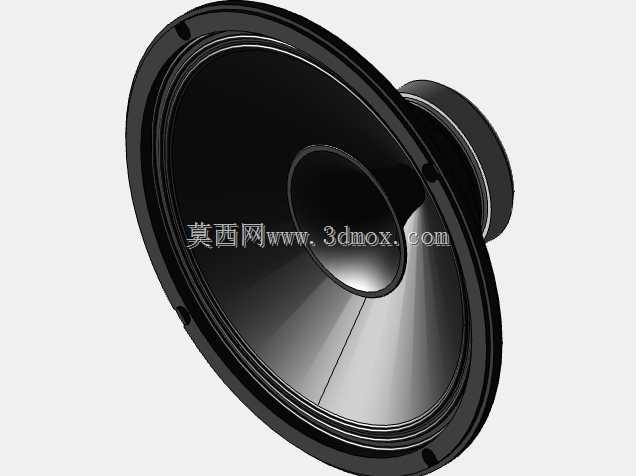

从结构布局来看，装置正面设置了触控显示区域，可实时展示当前捕获的声振动信号幅值、转换输出电压数值，方便现场人员直观判断环境声能密度与设备工作状态；显示区域下方排布多组调节按键与状态指示灯，可根据现场环境噪声频段调整拾振模块的响应参数，指示灯分别对应工作状态、充电状态、故障告警三类提示，无需连接外接设备即可快速判断设备运行情况。装置侧面设置声能捕获端的安装法兰，采用标准圆形法兰接口，可根据不同使用场景更换匹配的拾振探头，比如针对工业设备外壳的固体传声场景，可更换接触式拾振头，针对开放空间的空气传声场景，可更换号角式拾音头，法兰连接结构保证了探头更换后的密封性能与定位精度，避免连接间隙导致的振动传递损失。

装置的接口区域集中布置在正面侧方，包含两路直流输出接口，可直接为外接的低功耗传感器、小型监测模块提供12V直流供电，同时设置电源开关与过载保护按钮，当输出端出现短路、过载情况时可自动切断输出，保护内部能量转换模块不受损坏。内部结构采用分层布局，最上层为提手安装的承重层，内嵌金属加强筋，保证提手携带整台设备时的结构强度，避免长期提拉导致外壳变形；中间层为能量转换与储能模块安装区，将声电转换模块、整流稳压模块、储能电容组通过减震螺柱固定在安装板上，减少设备自身振动对拾振精度的干扰；最下层为控制与显示模块安装区，显示屏幕、按键、接口均通过定位卡扣固定在前面板上，装配时无需复杂对位，可提升组装与后期维护的效率。

从安装边界来看，装置底部设置四个橡胶减震脚垫，可直接放置在平整的设备台面、地面上使用，脚垫的压缩量经过匹配设计，既可以隔绝外部台面传递的无关振动干扰拾振精度，又能保证设备放置的稳定性，避免轻微碰撞导致滑落；如果需要长期固定在特定点位，底部预留了四个标准安装螺孔，可通过螺栓将设备固定在支架或者设备外壳上，适配长期固定监测的安装需求。装置的外形尺寸控制在单手可提携的范围内，整体重量经过优化，内部结构件尽量采用轻质铝合金材质，外壳采用阻燃ABS工程塑料，在保证结构强度的前提下降低整体重量，方便户外巡检时随身携带。

在功能实现逻辑上，声振信号通过拾振端捕获后，先经过信号调理模块过滤无关频段的干扰信号，再将有效振动信号传递给换能模块转换为交流电能，经过整流、稳压电路处理后输出稳定的12V直流电压，一部分直接供给外接负载，另一部分存储到内置的储能电容中，当环境声能不足时，储能电容可维持短时供电，保证外接监测设备不会瞬间断电。显示模块实时采集换能模块的输入信号幅值与输出电压数值，将数据直观展示在屏幕上，方便现场人员评估当前点位的声能收集效率，调整设备的安装位置与参数设置。

设计过程中重点考虑了不同场景下的适配性，比如在工业车间使用时，设备外壳的接缝处均做了密封处理，可阻挡车间内的粉尘、少量飞溅液体进入设备内部，提升复杂工业环境下的使用寿命；所有外露的按键、接口均采用工业级防护标准，避免长期使用后出现按键失灵、接口接触不良的问题。拾振端的法兰接口采用通用尺寸设计，可兼容市面上多数常规规格的声振探头，用户无需额外定制转接件即可根据需求更换配件，降低了设备的使用适配成本。

不同于大型固定式的能量收集设备，这款装置的核心定位是便携、灵活、多场景适配，既可以作为临时监测点位的供电电源，也可以作为声能收集技术的实验验证载体，帮助研发人员测试不同环境下的声能转换效率，优化换能模块的参数设计。结构设计上充分考虑了三维装配的工艺性，所有零部件均设计了合理的拔模斜度与安装让位，外壳零件可通过注塑工艺批量生产，内部金属结构件可通过钣金折弯、铣削加工完成，加工难度低，装配工序简单，适合小批量试制与后续的批量生产落地。
