螺旋顶升起重作业用机械结构

在设备检修、小型构件安装、重物位移调整这类现场作业场景里，螺旋顶升结构的应用覆盖了从机加工车间工件装夹定位，到汽修场景底盘支撑，再到仓储环节重型货箱高度微调的各类工况，和液压类顶升设备相比，纯机械螺旋传动的结构不存在密封件老化泄漏、长期静置泄压下沉的问题，在需要长时间保持固定支撑高度、对支撑稳定性要求极高的作业场景里，这类结构的可靠性优势非常突出。

从功能实现逻辑来看，这套结构依靠螺纹副的啮合传动完成顶升动作，转动外置的操作杆时，扭矩通过杆身传递到螺杆段，配合带内螺纹的基座螺母结构，将旋转运动转化为顶杆的直线升降位移，螺纹副选用的是梯形传动螺纹，牙型角度经过匹配设计，既保证足够的啮合接触面积分散承重载荷，又能实现可靠的自锁性能——也就是说当操作杆停止转动、没有持续扭矩输入时，顶杆不会在上方重物的压力作用下反向旋转移位，不需要额外加装锁止机构就能维持支撑高度，这一特性让它在无外接动力的野外作业、临时应急支撑场景里的适配性极强。

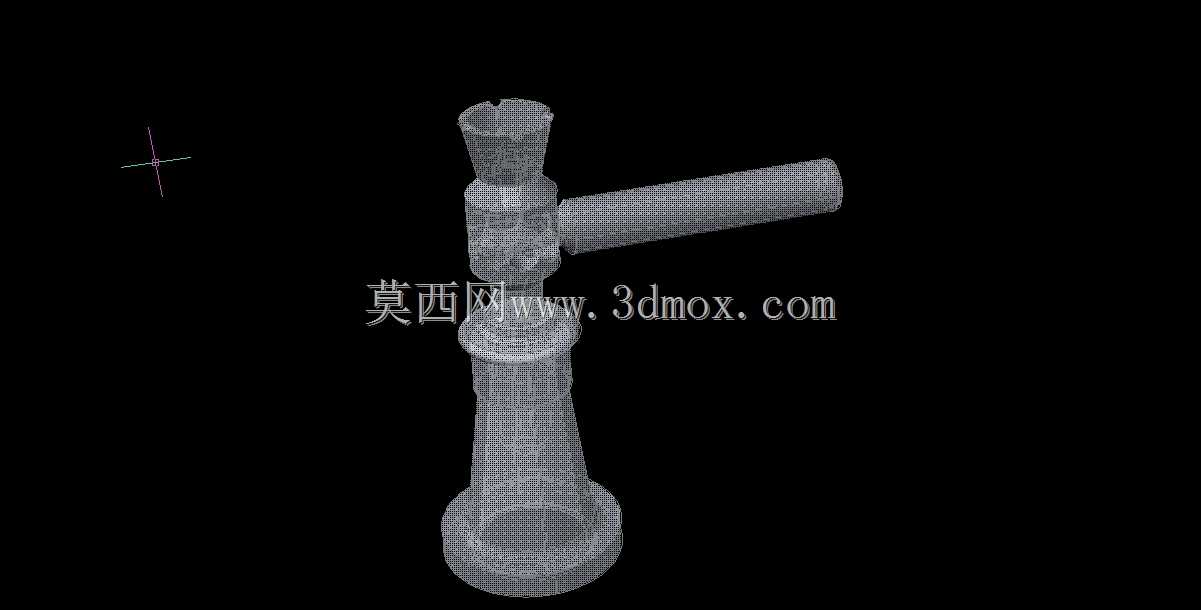

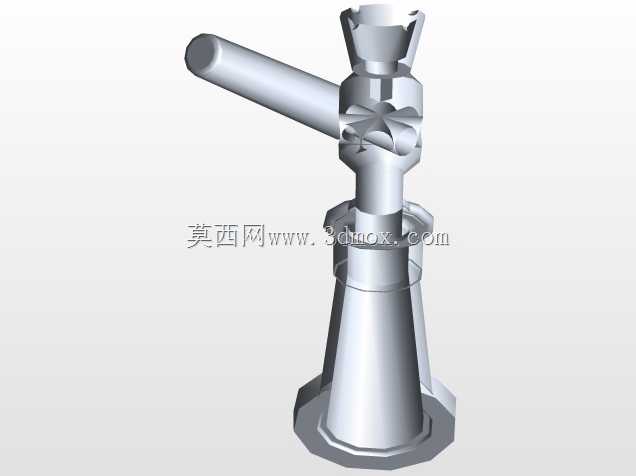

设计这套结构时，首先要核算的是额定承重下螺纹副的接触应力，避免长期承重出现牙型变形、滑牙失效的问题，整个结构的受力路径非常清晰：顶部承托台接触被支撑重物，载荷顺着顶杆身传递到螺纹啮合段，再通过螺纹将力传导到下部基座，最终由基座底部的支撑面将载荷分散到地面或者承载平台上，所以基座的底部做了加大直径的法兰式设计，增大和支撑面的接触面积，降低单位面积压强，避免在软质支撑面上出现基座下陷、支撑倾斜的风险。顶部的承托台做了内凹的弧面处理，和被支撑构件的接触面能形成更好的贴合，减少支撑过程中重物滑脱的风险，操作杆的长度经过力矩匹配，在额定承重范围内，操作人员只需要施加常规的手动扭矩就能完成顶升动作，不会出现操作力过大、单人无法操作的问题，同时杆身和顶杆的连接采用了穿销式结构，不需要操作时可以将杆身拆下或者转动到和顶杆平行的位置，减少整体收纳占用的空间，方便在工具箱内存放或者随车携带。

从安装边界和尺寸适配的角度来说，这类手动螺旋顶升结构的最低收缩高度控制在常规作业的起始空间要求内，最大顶升行程覆盖日常小型起重作业的高度调整需求，整体外径尺寸不会占用过大的支撑平面，在空间局促的设备底部、构件缝隙里也能顺利放置使用，整个结构没有复杂的液压管路、电控元件，所有部件都是纯机械构件，日常维护只需要定期在螺纹副位置涂抹润滑脂减少磨损，就能实现很长的使用寿命，哪怕在多粉尘、潮湿的恶劣作业环境里，也不会像液压设备那样因为杂质进入油路出现卡滞、密封失效的问题。

在结构细节处理上，顶杆的外圆柱面和基座的导向段做了间隙配合，顶升过程中顶杆的升降运动始终保持沿轴向直线移动，不会出现径向晃动，保证支撑过程中整体的垂直度，避免因为顶杆倾斜导致承重偏载、螺纹局部受力过大的问题；操作杆的端部做了圆滑处理，操作人员转动施力时不会出现锐边划伤的风险，基座的外表面做了防滑的纹理处理，需要手动调整放置位置时能提供足够的摩擦力，不会因为表面沾了油污出现打滑脱手的情况。很多现场作业人员在进行长时间的设备支撑作业时，都会优先选用这类螺旋结构的顶升构件，就是因为它的自锁特性带来的安全冗余更高，不需要频繁检查支撑高度是否变化，哪怕经历温度变化、轻微振动的作业环境，支撑状态也能保持稳定，不会出现突然下沉的安全隐患。和其他顶升设备相比，它的结构组成非常简单，拆解后只有顶杆、基座、操作杆几个核心部件，出现故障时不需要专业的维修工具就能排查问题，螺纹磨损后只需要更换对应的螺杆或者螺母构件就能恢复使用，全生命周期的使用成本很低，对于经常需要开展小型起重、支撑调整作业的一线班组来说，这类结构的工具是工位配置里必不可少的实用器具。
