管道装夹用重型台虎钳结构设计

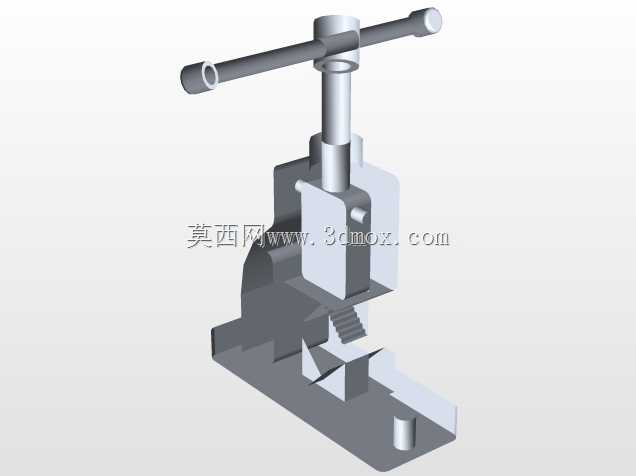

在管道预制加工、现场管线维修、五金件修配作业场景里，这类管钳台虎钳是工位上不可或缺的基础装夹工具，和普通平口台虎钳的核心差异，在于其钳口专门适配圆形管件的夹持需求，不会在夹紧过程中把薄壁管件夹变形，也不会因为管件圆弧面出现打滑偏移的问题。从结构设计逻辑来看，整个钳体采用一体式弯臂承载结构，底部设置带安装孔的方形底座，安装时可以通过螺栓直接固定在钳工工作台的台面上，底座的安装孔位间距适配常规钳工台的预留安装槽，不需要额外改制连接支架，安装后整体重心落在底座中心区域，即便施加较大的夹紧力矩，钳体也不会出现侧翻或者移位的情况。

钳身的升降调节螺杆采用T型螺纹传动，这种螺纹的传动效率适中，自锁性能可靠，当操作人员转动顶部的T型手柄带动螺杆下行时，活动钳口会沿着钳身的导向槽平稳移动，不会出现卡滞或者偏摆的问题，钳口的夹持面设计有V型开口，开口表面加工有细密的防滑齿纹，齿纹的深度控制在0.8mm左右，既可以保证对金属管件表面有足够的咬合力，避免管件在套丝、切割、打磨过程中转动，又不会因为齿纹过深在管件表面留下过深的压痕，影响后续管件的装配密封性能。

从实际使用的功能边界来看，这款管钳的夹持范围覆盖DN15到DN80的常规水、气输送钢管，也可以适配同直径范围的硬质PVC管材、铜质管件，钳口闭合后的最小间隙可以到0，也能装夹小型的方形五金零件，兼顾平口钳的部分使用功能。顶部的操作手柄长度经过力矩匹配设计，操作人员单手施加力量就能达到足够的夹紧力，不需要额外加接延长杆，避免夹紧力过大导致螺杆螺纹变形或者薄壁管件被夹裂。

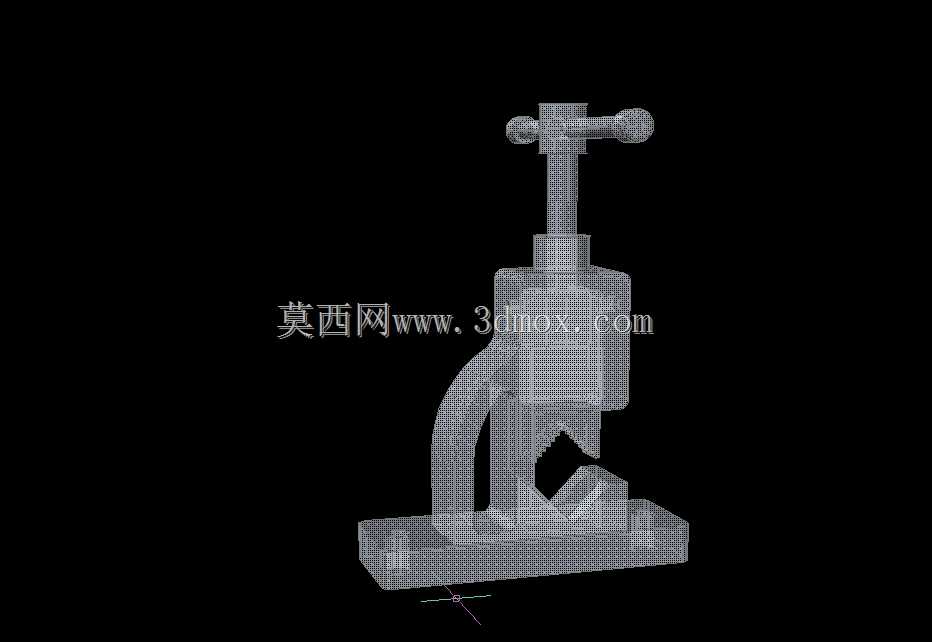

建模过程中，结构设计人员重点还原了钳身导向槽的配合公差，活动钳身和固定钳身的导向面预留了0.02-0.05mm的滑动间隙，既保证滑动顺畅，又不会出现过大的配合间隙导致夹持精度下降；底座的安装孔设计为沉孔结构，螺栓安装后头部不会突出底座平面，保证钳体和工作台面完全贴合，不会因为安装面不平导致钳身受力后出现应力集中。整个钳体的外形轮廓没有多余的突出结构，所有棱角位置都做了R2-R3的倒圆角处理，避免操作人员在作业过程中被尖锐棱角磕碰受伤，符合五金工具的人机工程设计要求。

在管线维修现场，这类管钳可以固定在移动钳工台上，配合套丝机、管子割刀完成管线的预制加工，相比手持式管钳，台装式的管钳可以解放操作人员的双手，让套丝、切割的作业精度更高，加工出来的管线端面垂直度更好，后续管线连接时的密封性能更有保障；在五金维修工位，它也可以用来夹持小型轴类零件、异型五金件，完成打磨、钻孔、装配等工序，夹具的适用场景覆盖了管道施工、设备维修、五金加工等多个领域，是基层作业工位通用性极强的装夹工装。设计时也考虑了长期使用的磨损问题，钳口的防滑齿部分做了局部淬火处理，表面硬度达到HRC45-50，长期使用也不会出现齿纹磨平打滑的问题，螺杆部分的螺纹表面做了氧化防锈处理，在潮湿的管线作业环境里也不容易生锈卡滞，降低日常维护的工作量。
