管道连接用法兰三维结构与布局设计

在工业管路系统的搭建场景中，法兰是实现管段之间、管路与设备端口之间可拆卸刚性连接的核心构件，这套三维设计成果完整覆盖了法兰从实体建模到工程出图的全流程设计逻辑，能够直接为管路系统的装配、施工环节提供精准的结构参考。从实际工程应用来看，这类法兰广泛适配中低压工况下的给排水管路、工业流体输送管线、普通工艺设备的端口连接场景，核心作用是在保证连接强度的前提下，实现管路节点的可拆性，方便后期管路检修、阀件更换、管线改向等作业开展，相比焊接式的不可拆连接，法兰连接的维护成本更低，现场装配的容错空间也更大。

设计过程中首先从连接边界的匹配性入手，先明确法兰对接端的管道外径参数，以此确定法兰的内孔尺寸，保证内孔与管道外壁的配合间隙控制在合理范围内，既不会因为间隙过大导致焊接时焊料渗漏，也不会因为间隙过小造成管道插接困难。法兰的密封面结构是设计的核心考量部分，针对常规无强腐蚀、温度波动范围小的输送工况，采用突面密封结构即可满足使用要求，密封面的表面粗糙度需要控制在合理区间，保证配合垫片安装后能够形成连续有效的密封带，避免介质输送过程中出现渗漏问题。法兰盘上的螺栓孔采用圆周均布的排布方式，孔位的位置度公差需要严格控制，保证对接时两片法兰的螺栓孔能够完全对中，避免出现螺栓强行穿入造成的装配应力，长期运行下出现密封失效的问题；螺栓孔的孔径比配套螺栓的公称直径大1到2毫米，给现场安装时的对位调整留出足够余量，降低现场施工的对位难度。

从安装边界来看，法兰的整体厚度根据对应的公称压力等级计算确定，要保证螺栓拧紧后法兰盘不会出现翘曲变形，厚度过薄会导致法兰刚性不足，受压后密封面间隙不均引发泄漏，厚度过大则会造成材料浪费，同时增加管路节点的整体重量，给支吊架的负载设计带来额外压力。法兰的外圆尺寸根据螺栓孔的分布圆直径确定，要保证螺栓孔中心到法兰外边缘的距离满足螺栓安装时的扳手操作空间，避免出现螺栓拧紧时没有足够操作空间，无法达到规定预紧力矩的问题。

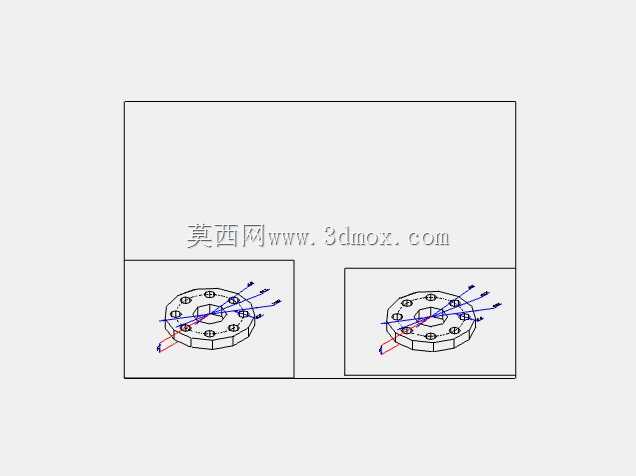

在三维建模完成后，布局绘图环节严格遵循机械制图的规范要求，主视图采用全剖视表达，清晰展示法兰的内孔结构、厚度尺寸、密封面的台阶结构；侧视图表达法兰的整体外形和螺栓孔的排布位置，同时标注完整的形位公差、尺寸公差、表面粗糙度要求，还配套绘制了法兰与管道焊接的节点示意图，明确焊接坡口的形式、焊脚高度等工艺要求，让加工和现场施工人员能够直接通过图纸获取所有需要的工艺参数，不需要额外进行尺寸换算或者结构猜测。

实际工程选型中，这类法兰的适配性较强，只要匹配对应的公称通径和压力等级，就可以和同标准的阀门、泵体、换热器等设备的端口直接对接，不需要额外制作过渡连接件，能够有效缩短管路系统的安装周期。建模过程中对法兰的所有倒角、圆角细节都做了还原，比如法兰外边缘的倒角是为了去除加工毛刺，避免安装时划伤操作人员，密封面内侧的倒角是为了方便管道插接，同时减少介质流动时在端口处的阻力，避免长期运行后介质中的杂质在台阶处堆积造成管路通径减小。针对不同的安装场景，这套模型的参数可以快速调整，比如需要适配腐蚀工况时，可以直接修改法兰的材质参数，调整密封面的结构形式为凹凸面或者榫槽面，不需要重新从零开始建模，能够大幅提升设计人员的工作效率。在管路系统的应力计算环节，这个三维模型可以直接导入到有限元分析软件中，模拟螺栓预紧力、管路内压、温度变化等工况下法兰的应力分布情况，验证法兰的强度是否满足设计要求，提前发现结构设计中的薄弱点，避免实际投用后出现法兰变形、破裂等安全问题。
