异形三孔安装连接法兰结构设计

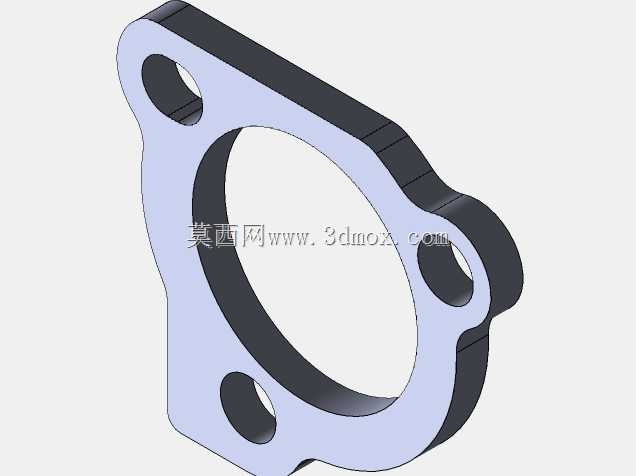

在液压阀块集成、小型流体管路布设的场景里，这类非圆形轮廓的法兰往往比标准圆形法兰更适配紧凑安装空间，尤其是在仪器仪表配套的阀组周边，安装位往往被周边的阀件、管路接头挤占，没有足够的空间容纳标准圆形法兰的安装边，这种随形设计的法兰就能完美贴合安装基面的轮廓，在保证连接强度的前提下尽可能压缩占用空间。从实际使用场景来看，这类法兰主要用于阀块与外接管路、泵体出油口之间的端面密封连接，依靠端面的压紧力配合密封垫片实现流体通路的密封，三个安装孔呈非均匀角度分布，刚好对应阀块接口周边预设的三个螺纹孔位，安装时不需要额外调整安装角度，三个孔位的定位设计能避免装反的问题，哪怕是现场装配的新工人也能快速对位，减少装配失误的概率。

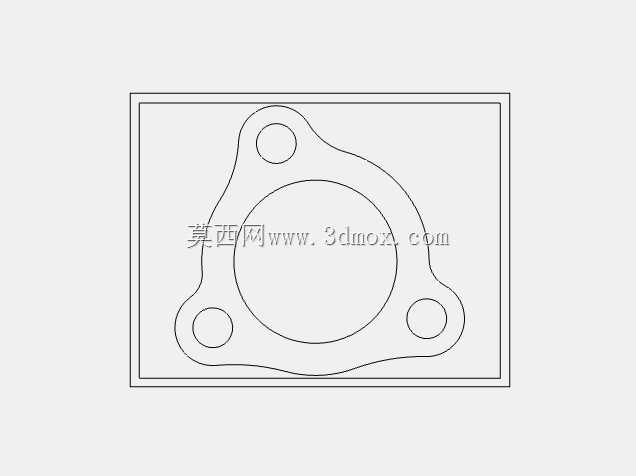

设计这类法兰的时候，首先要匹配对接接口的通径尺寸，中间的大通孔直径要和对接管路的通径完全一致，不能出现通径缩口的问题，否则会增大流体流经此处的阻力，在液压系统里甚至会引发局部压降过大、油温异常升高的问题。法兰本体的厚度需要根据额定工作压力计算，常规16MPa工作压力的工况下，厚度取8-10mm即可满足强度要求，材质一般选用45号钢或者304不锈钢，根据输送介质的腐蚀性选择，普通液压油工况用45号钢表面做发黑处理就能满足防锈要求，水基介质或者腐蚀性流体工况则要选用不锈钢材质。三个安装孔的位置度公差要控制在0.1mm以内，否则安装时会出现孔位错边，螺栓强行穿入的话会产生额外的装配应力，长期受压力脉动影响容易出现法兰变形甚至密封失效的问题。法兰的外缘轮廓不是随意设计的异形，而是沿着三个安装孔的中心连线做外切圆弧过渡，既避免了尖角处的应力集中，又能最大限度减小法兰的外轮廓尺寸，安装后不会和周边的其他零部件产生干涉。

从安装边界来看，这类法兰安装后突出安装基面的高度就是法兰自身的厚度，不会额外占用轴向空间，三个螺栓的预紧力要按照对角顺序逐步拧紧，不能单次把单个螺栓拧到额定扭矩，否则会导致法兰端面压合不均匀，局部出现缝隙引发泄漏。法兰的密封面不需要做额外的凸台设计，直接采用平端面配合耐油橡胶垫片或者金属缠绕垫片即可，因为三个安装孔的跨距不大，平端面的压紧力分布足够均匀，能满足中低压工况的密封要求。在实际建模过程中，要注意安装孔的倒角处理，孔的两端都要做0.5mm的倒角，去除机加工产生的毛刺，避免装配时毛刺掉落进入流体通路，划伤密封件或者堵塞后续的阀件阻尼孔。法兰外缘的棱边也要做倒钝处理，避免装配时划伤操作人员的手套或者手部，同时也能减少边角处的磕碰变形，日常拆装维护的时候哪怕不小心掉落到地上，也不容易出现边缘变形影响密封平面度的问题。

和标准圆形法兰相比，这种异形法兰的材料利用率更高，相同通径的情况下，材料用量比标准四孔圆形法兰少近40%，在大批量应用的设备上能有效降低零部件成本，同时因为重量更轻，在移动类设备、便携式液压站上应用还能减轻整体设备重量。设计时还要考虑拆装的操作空间，三个安装孔的位置要预留出扳手的操作空间，不能让相邻的阀件挡住螺栓的拧入路径，这也是为什么三个孔没有采用均匀120度分布的原因，其中一个孔位特意偏移了一定角度，就是为了避开旁边安装的压力传感器接头，让套筒扳手能够顺利套住螺栓头完成拧紧操作。在三维建模过程中，要先确定对接通径的中心坐标，再根据阀块上已有的螺纹孔位置确定三个安装孔的中心，之后再绘制外轮廓的草图，外轮廓要保证每个安装孔周边都有足够的实体宽度，避免螺栓压紧时出现法兰边缘开裂的问题，一般安装孔边缘到法兰外边缘的距离要大于螺栓直径的1.2倍，这个数值是经过长期实际应用验证的安全边界，既能保证强度又不会浪费材料。
