空温式低温介质汽化换热装置结构设计

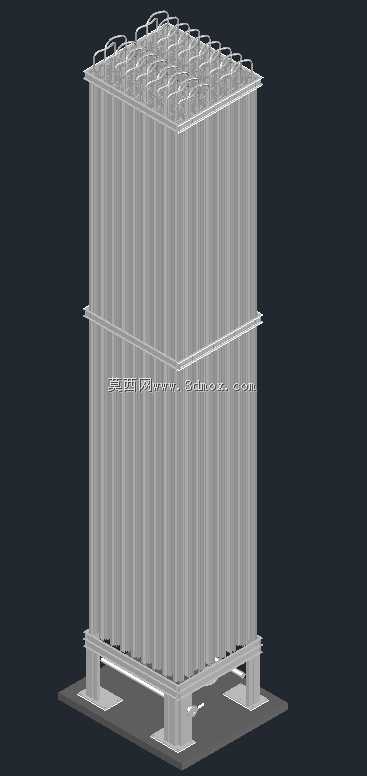

这套立式空温汽化装置的三维结构，核心服务于低温液态介质的常压汽化工况，常见于工业气体站、LNG点供站点、低温实验室供气系统的前端调压环节，不需要额外外接热源，完全依靠环境中空气的自然对流完成热量交换，把储罐输出的低温液态介质加热到符合管路输送要求的气态温度，避免低温介质进入后端管路造成管材冷脆、密封件失效等问题。

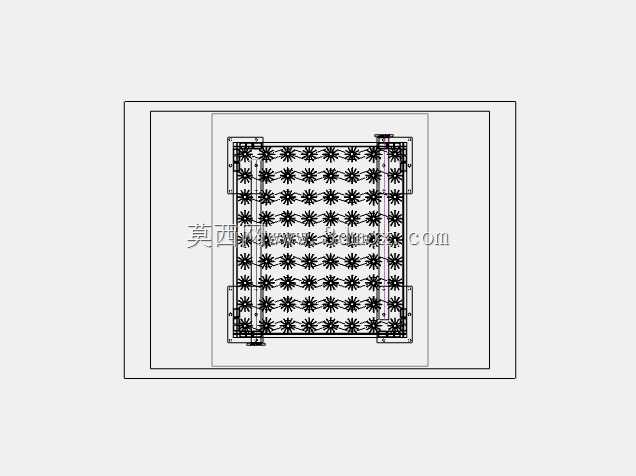

从结构设计逻辑来看，整体采用立式矩阵排布的星型翅片管组作为核心换热单元，单根翅片管采用铝合金挤压成型工艺，翅片沿管体周向均匀放射分布，最大化拓展与空气的接触换热面积，相比光管换热效率提升6倍以上。所有换热管通过上下两端的汇流管组连通，下端汇流管设置低温介质入口，连接来自低温储罐的液相管路，上端汇流管设置气态介质出口，对接后端调压、输配管网，管组之间采用等间距排布，预留足够的空气流通间隙，避免相邻翅片之间的气流短路，保证自然对流工况下的换热效率稳定。

外部框架采用型钢焊接成型的笼式支撑结构，底部设置四个带安装孔的支脚，直接通过膨胀螺栓固定在硬化混凝土地基上，安装时不需要额外做大型混凝土基础，只要保证安装面水平度偏差不超过千分之二，就能避免长期运行过程中管组受力不均产生的焊缝应力开裂。框架中部设置两道环形抱箍，把整组换热管牢牢固定在框架内部，抵御户外安装场景下的风载冲击，顶部设置一体式的吊装挂点，方便现场整体吊装就位，不需要现场拆分组装，降低现场安装的施工难度与焊接作业风险。

设计过程中重点考虑了低温工况下的冷收缩补偿，每根换热管与上下汇流管的连接位置都预留了微小的轴向伸缩余量，避免设备在深冷工作状态下，金属材料冷收缩产生的内应力拉裂焊缝；底部汇流管位置还设置了排污排液接口，方便停机维护时排出管内残留的重烃组分与冷凝积液，防止低温下积液冻堵管路。设备整体的迎风面没有额外的遮挡结构，安装时只需要保证设备周边1.5米范围内没有高大遮挡物，就能保证自然对流的空气流量满足额定汽化量要求，不需要额外配置风机等辅助动力设备，运行过程中无运动部件，日常维护只需要定期清理翅片表面附着的灰尘、柳絮等杂物，保证换热面的清洁度即可。

从安装边界来看，这类立式汽化器的占地尺寸远小于卧式同规格设备，适合场地狭小的工业站点、厂区供气点使用，设备运行过程中表面会产生结霜现象，属于正常换热工况，设计时已经考虑了结霜状态下的换热冗余，即使在冬季低温环境下，结霜厚度不超过5mm时依然可以保证额定汽化量，不需要额外增加除霜装置；如果是在高湿度、持续低温的区域使用，也可以通过多台设备并联切换运行的方式，预留化霜周期，保证供气的连续性。整套结构的三维建模完全按照实际加工尺寸1:1还原，所有管组的排布间距、框架的型材规格、安装支脚的孔位尺寸都和实际加工图纸一致，可直接用于场站布局规划、安装施工模拟、管路对接干涉检查等场景，帮助设计人员在施工前提前核对安装空间、管路走向，避免现场安装时出现尺寸不匹配、干涉碰撞等问题。
