Cyclone-S片状旋流式热交换器结构设计

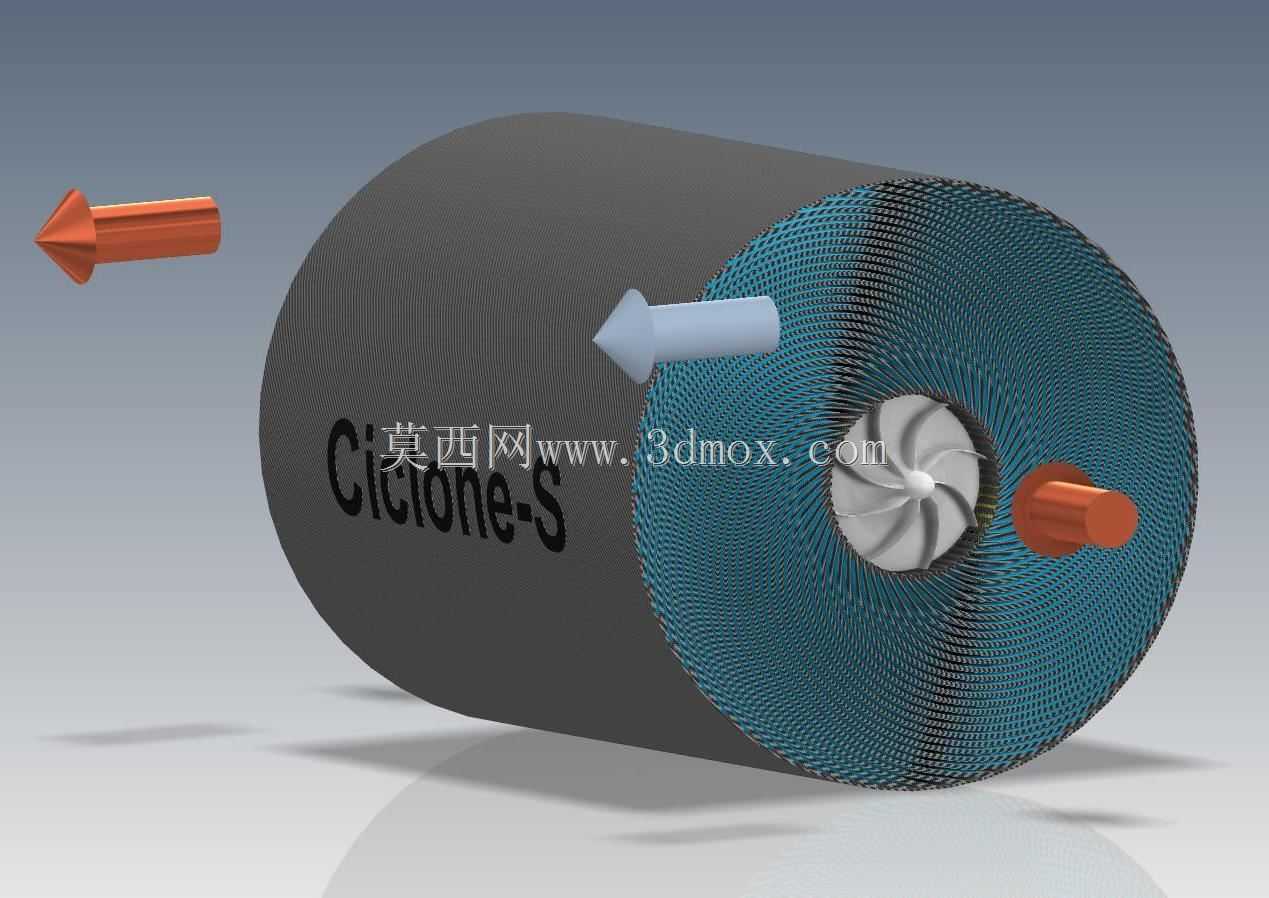

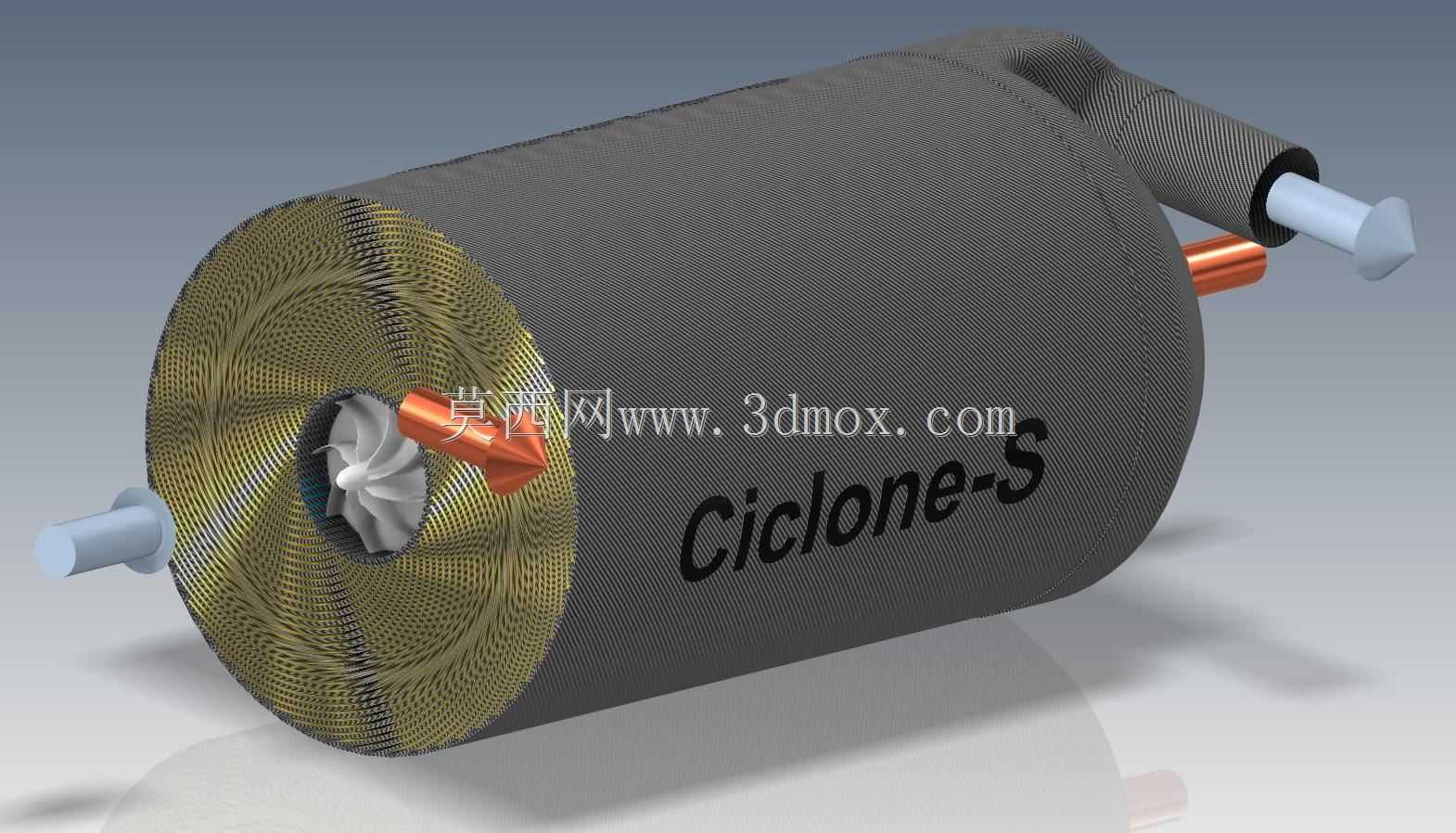

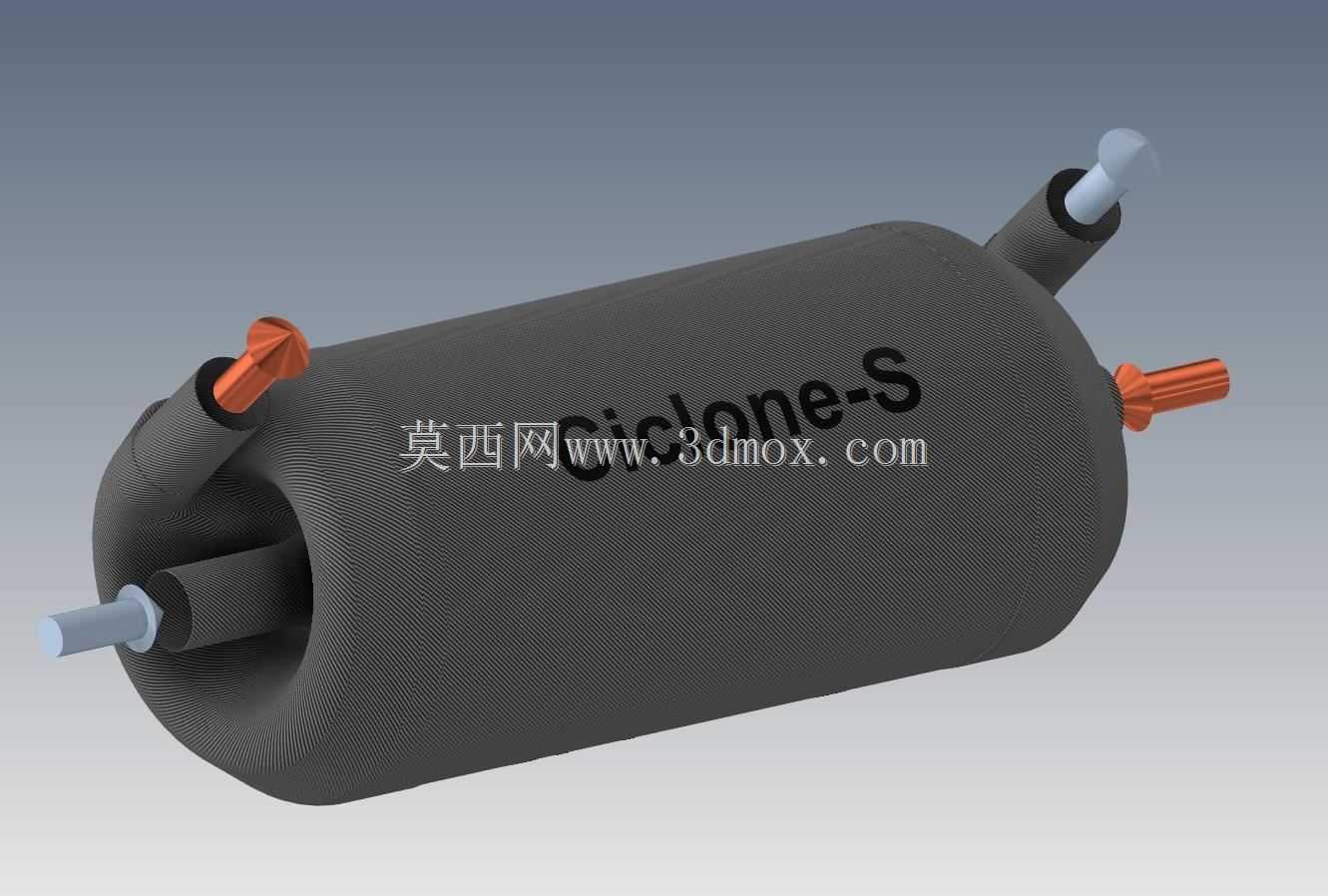

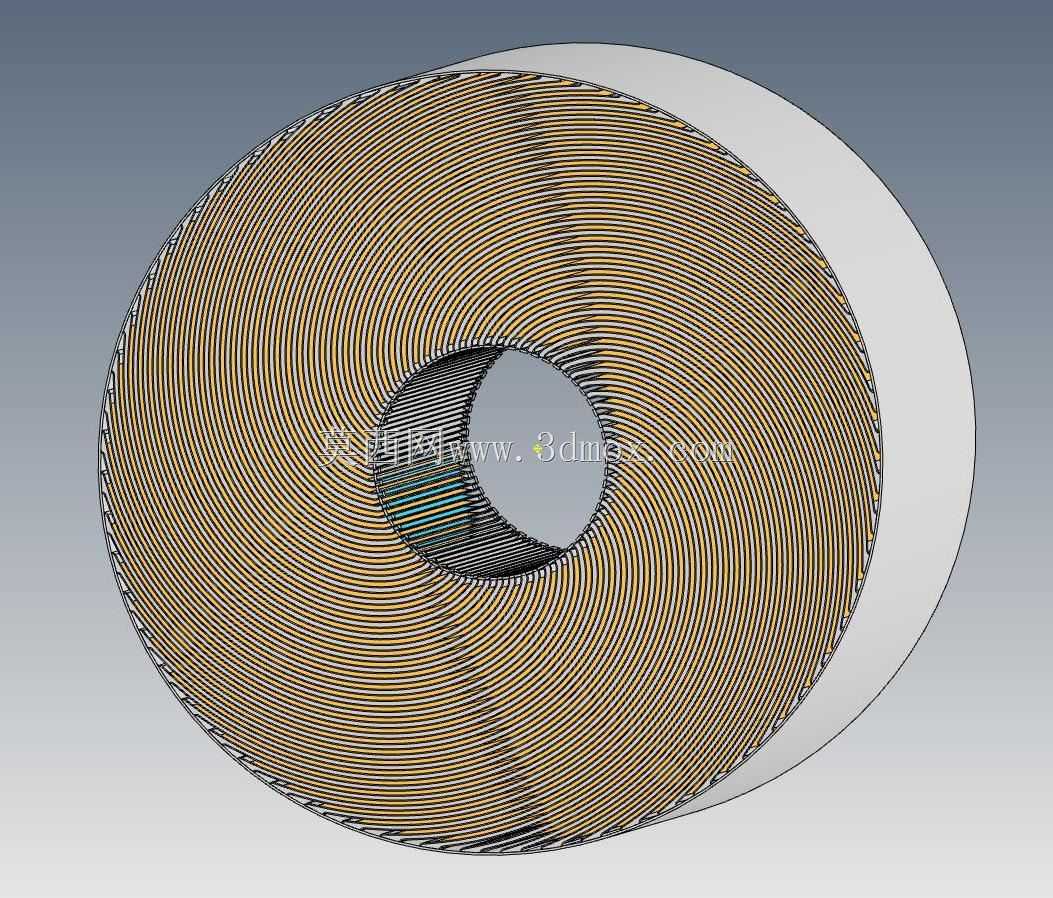

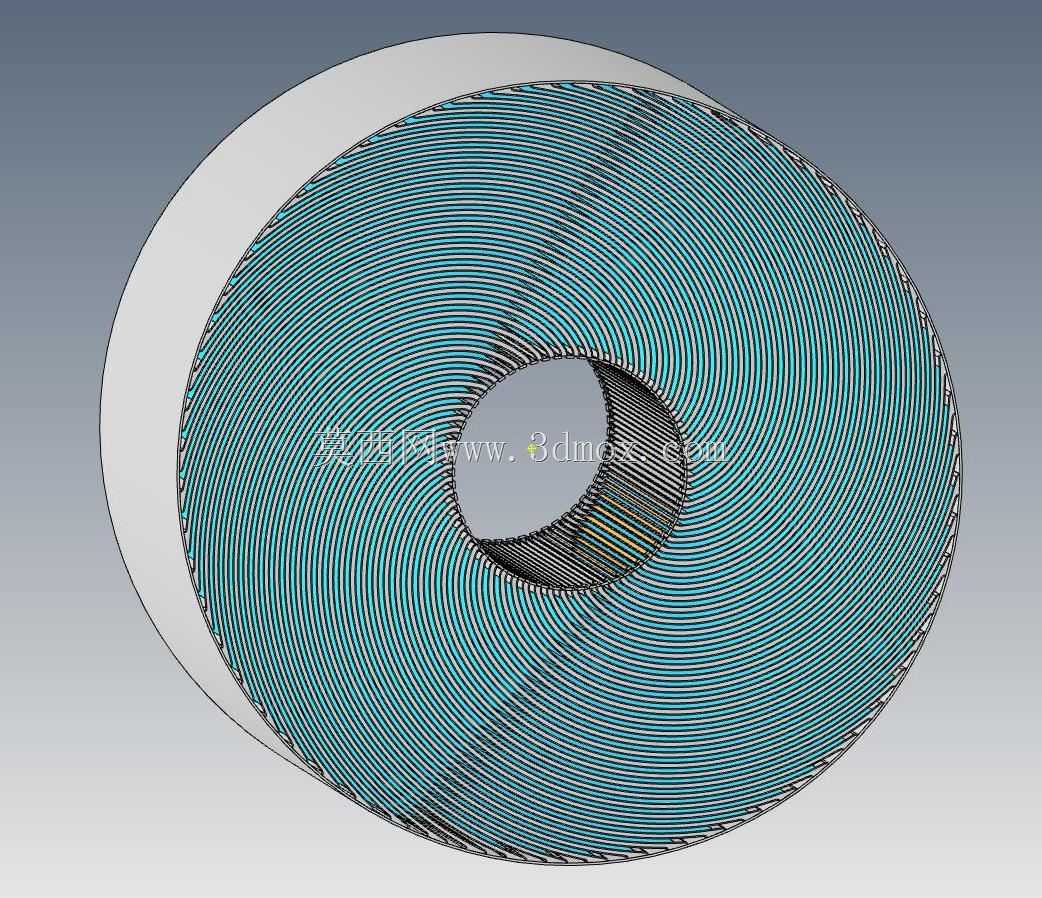

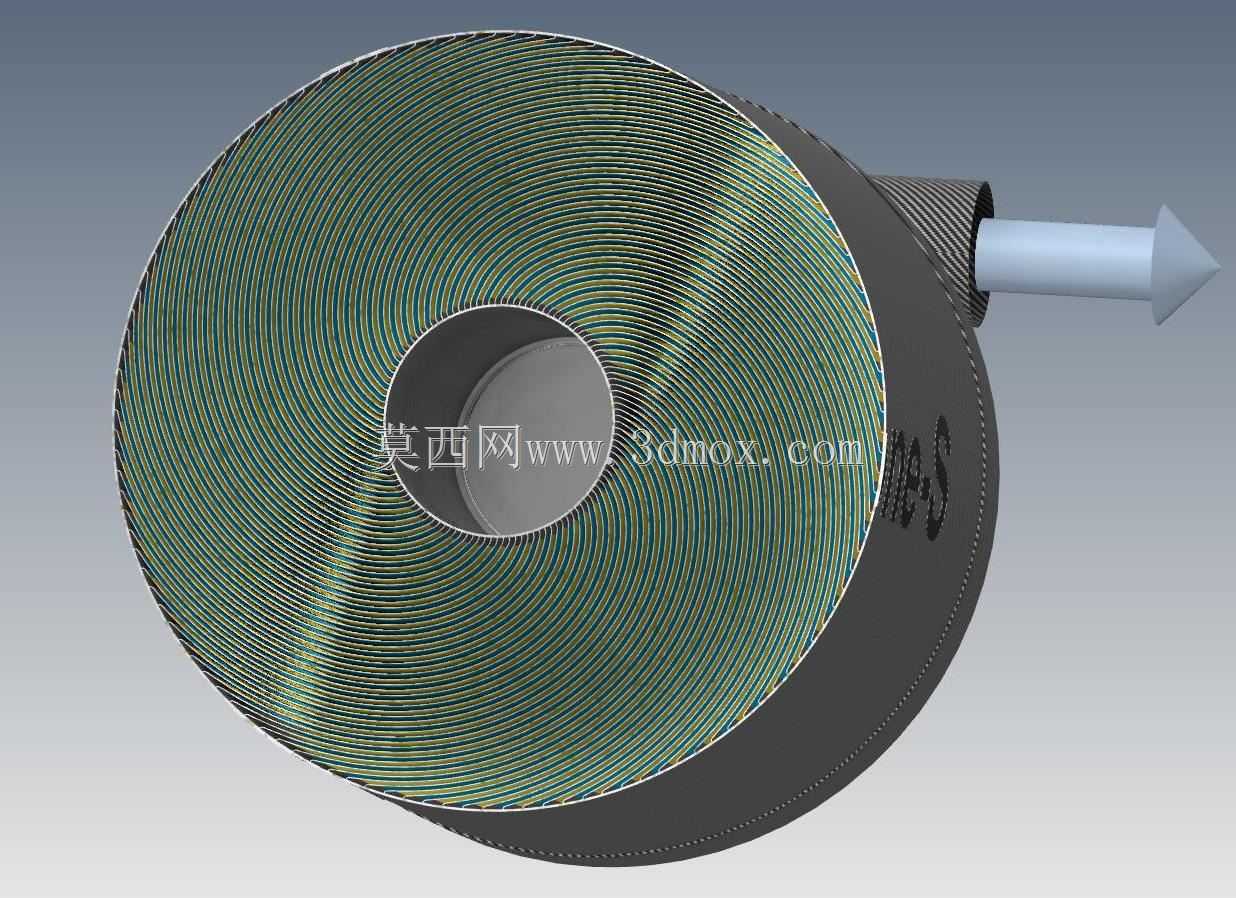

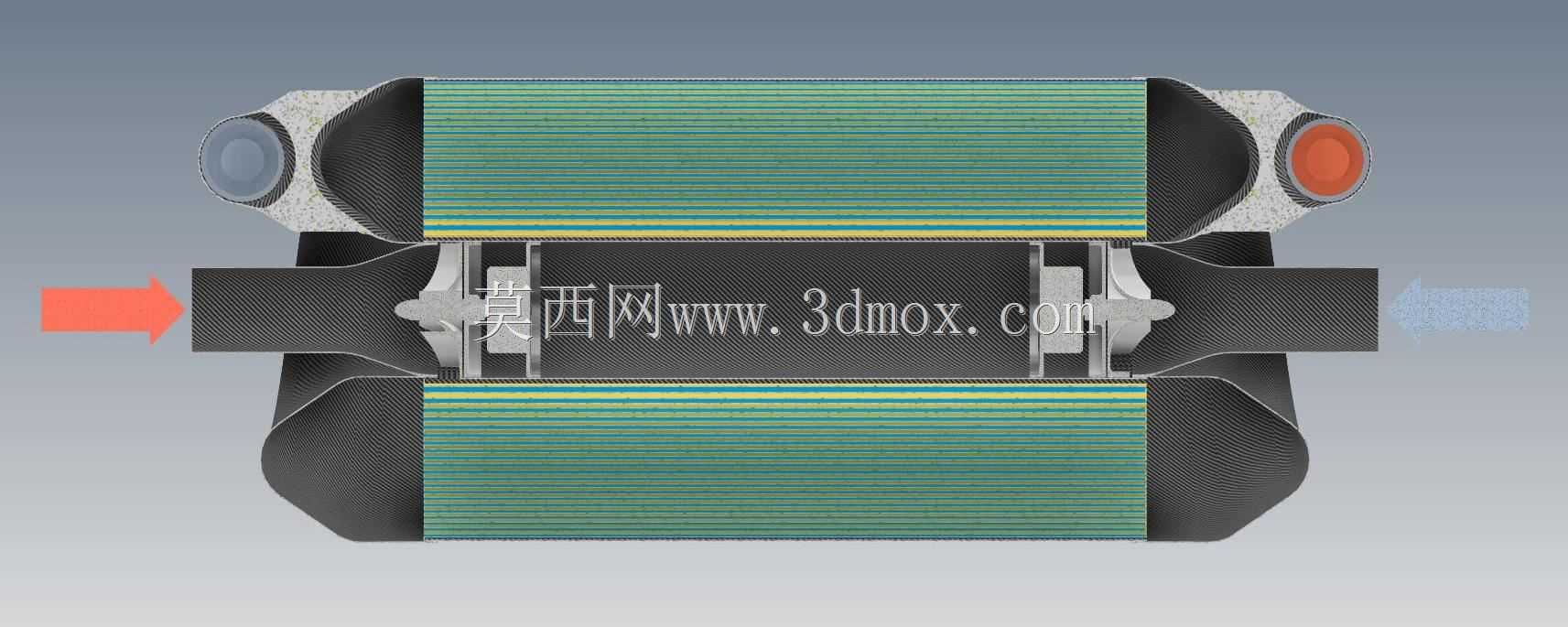

　　这款旋流式片状热交换器的结构设计，核心围绕小空间内的高效换热需求展开，在紧凑型流体温控回路、小型动力系统余热回收、特种实验装置温控单元这类安装空间受限的场景中，这类结构的换热设备能发挥出常规管壳式换热器难以比拟的布局优势。不同于传统列管换热器的平行流道设计，该设备采用旋流诱导结构，流体进入筒体后会沿筒壁形成螺旋状流动路径，这种流动状态能大幅破坏流体边界层的滞止层，减少管壁与流体之间的热阻，在相同换热面积下，换热效率比同容积的直管式换热器高出近四成，同时还能降低流道内杂质沉积堵塞的概率，适配含少量微小固体颗粒的流体换热工况。从结构布局来看，设备主体采用卧式圆柱筒体结构，筒体两端采用圆弧封头过渡，这种结构能在承受一定内部流体压力的同时，减少端部的流体死区，避免流体在端盖位置滞留形成换热盲区。筒体上共设置四个流体接口，其中两个大口径接口分别位于筒体两端的轴心位置，对应冷热流体的主进出流道，另外两个小口径接口斜向布置在筒体上部的筒壁位置，可作为辅助流体进出口、排气口或者温度传感器安装接口，接口的角度经过流场仿真优化，能避免接入管路后对筒内旋流场造成过度干扰，保证旋流状态的稳定性。

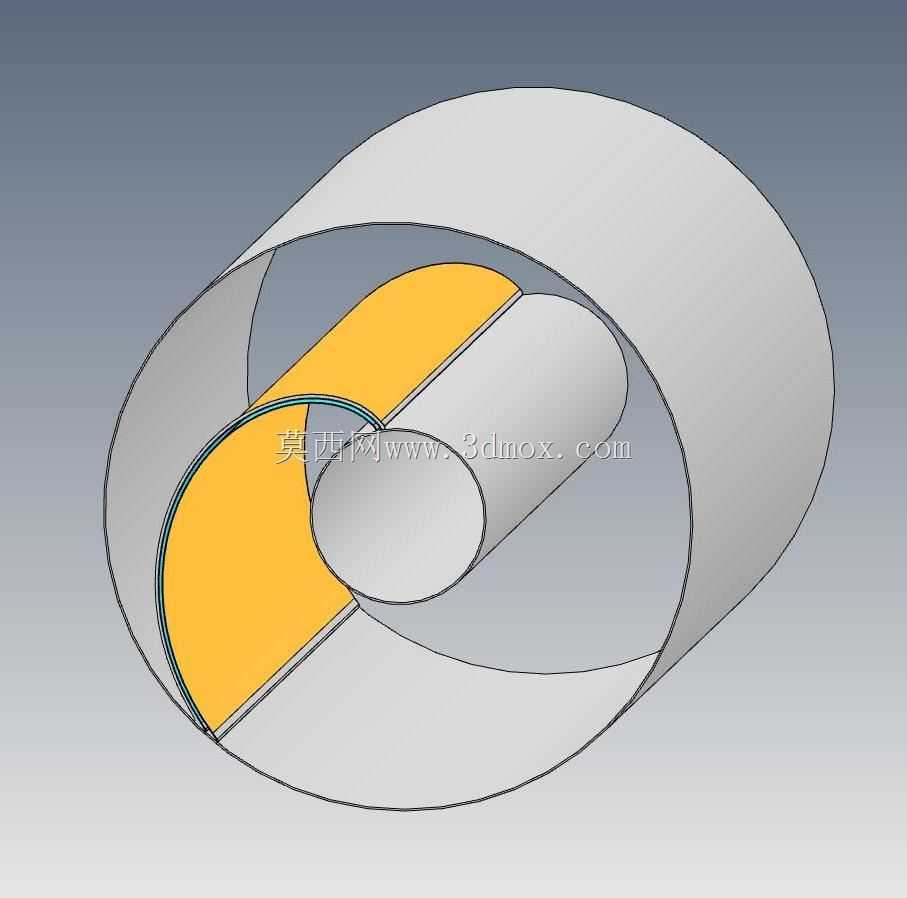

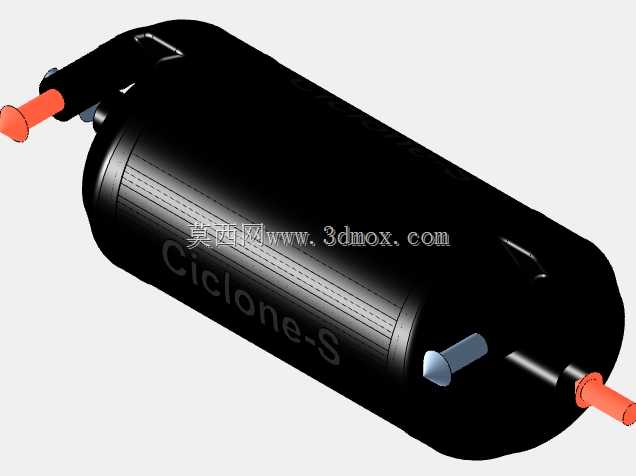

　　在安装边界设计上，筒体外部没有设置突出的安装支耳，整体外轮廓为光滑圆柱面，可通过配套的环形管夹进行固定安装，这种固定方式能灵活调整设备的安装角度，适配不同走向的管路布局，安装时仅需要预留筒体直径1.2倍的径向操作空间，以及两端接口外100mm左右的管路连接空间即可，不需要额外预留大面积的检修拆卸平面，非常适合集成在紧凑布置的设备舱内部。设计过程中针对旋流芯的结构做了多轮迭代，最初的方案采用内置螺旋导流片结构，但加工难度大，且导流片与筒壁之间的焊接缝隙容易出现腐蚀泄漏问题，最终优化为切向入口配合端部导流结构的形式，不需要在筒内额外加装导流部件，仅通过入口角度和端部流道的型线设计就能引导流体形成稳定旋流，既简化了加工工艺，也减少了筒内的焊接点位，提升了设备的承压可靠性和使用寿命。

　　在流体适配性方面，该结构的流道没有狭窄的节流位置，流通截面均匀，对于粘度在1-50cP范围内的流体都能保持稳定的旋流状态，既可以用于液-液换热，也能适配气-液换热工况，在小型航空实验装置的温控回路、车载燃料电池的余热回收单元、紧凑型工业冷水机的换热段这类场景中，这种小体积高效率的换热结构能大幅缩减整套温控系统的体积占比。实际选型应用时，需要根据系统的流量和换热负荷匹配对应的接口通径，筒体的长度和直径比例经过优化，长径比控制在3:1左右，这个比例下旋流的衰减幅度最小，流体在整个筒段内都能保持较好的旋流强度，不会因为筒体过长导致后半段旋流消散，换热效率下降。

　　同时筒体外部可以根据使用需求包裹保温层，光滑的圆柱外表面不需要做特殊处理就能紧密贴合保温材料，减少设备对外的无效散热。不同于板式换热器需要大量密封垫片的结构，该款换热器的所有连接位置都可以采用焊接密封，能适用于更高压力和温度的换热工况，不会出现垫片老化泄漏的问题，长期运行的维护成本更低。在三维建模过程中，所有接口的尺寸都遵循通用管路连接标准，接口端部的连接结构可以根据使用需求更换为卡套、法兰或者快插接头，不需要改动主体筒体结构，具备较好的通用性。筒体上的标识位置做了轻微的凹陷处理，既可以粘贴标识标签，也不会因为标识凸起影响保温层的贴合安装，细节设计充分考虑了实际安装使用中的各类细节问题。
