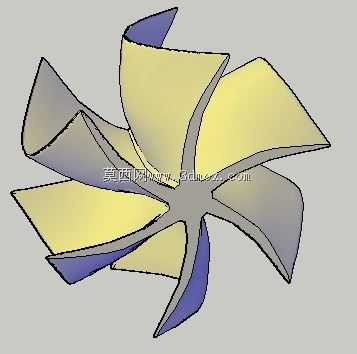

扭曲叶片式流体导流叶轮结构设计

这类扭曲叶片结构的导流叶轮，多应用在中低压流体输送管路的阀件内置导流段、小型轴流排风设备的动叶段，以及部分小口径管道混合器的扰流单元中，核心作用是在流体经过通径截面时，通过叶片的曲面导向调整介质流向，降低阀件节流过程中产生的紊流噪声，同时减少局部流阻带来的压力损失。从实际工况适配来看，这类叶轮不需要承担大扭矩动力输出，更多是作为过流通道内的导流承力件，因此叶片的曲面扭曲角度是设计阶段的核心考量，每一片叶片从轮毂中心向外缘延伸的过程中，翼型角度会沿径向逐步变化，靠近轮毂处的叶片安装角偏大，适配轮毂附近较低的线速度，外缘处安装角收窄，匹配通径边缘更高的介质流速，保证整个通流截面上的介质流出方向均匀一致，避免局部流速差引发的管路振动。

从结构设计逻辑来看，轮毂与叶片采用一体化成型的结构思路，没有额外的叶片拼接焊缝或者紧固件连接位，既减少了流道内的凸起阻流结构，也避免了长期受流体冲刷出现连接位松动的问题。叶片的厚度从根部到外缘逐步减薄，根部做圆弧过渡处理，分散流体脉动带来的应力集中，避免长期运行出现叶片根部疲劳断裂的问题；叶片外缘与通径内壁之间预留均匀的安装间隙，间隙值控制在通径公称尺寸的千分之五到千分之八区间，既不会因为间隙过大导致边缘介质漏流影响导流效果，也不会因为间隙过小出现运行过程中叶片剐蹭内壁的问题。

在安装边界的适配设计上，轮毂中心设置有定位轴孔，可直接套在阀腔内的定位芯轴上，轴向通过轴端挡圈完成限位，不需要额外设计复杂的安装固定结构，拆装维护时可直接沿轴向抽出更换，适配常规通径阀门的腔体尺寸，不需要对原有阀件结构做大幅改动。从实际使用场景的适配性来看，这类叶片的曲面弧度经过流道仿真优化，在介质流速每秒1到8米的区间内，导流后的介质紊流度可降低40%以上，能有效减少阀后介质对管壁的冲蚀，延长下游管路和阀件密封件的使用寿命。针对不同的输送介质特性，叶片表面的曲面光滑度也有对应设计要求，输送含微小固体颗粒的介质时，叶片表面做圆弧过渡无锐角，减少颗粒挂附的概率；输送洁净流体时，叶片型线的曲率变化更平缓，进一步降低流阻损失。

在建模过程中，这类结构的难点在于叶片曲面的连续顺滑度，每一片叶片的扭曲轨迹需要沿径向做平滑过渡，不能出现曲率突变的折面，否则会在局部产生涡流区，反而增大流阻。轮毂的直径设计为通径的三分之一左右，既保证足够的支撑强度承载叶片的受力，也不会因为轮毂占比过大压缩有效通流面积，影响管路的整体输送效率。叶片的数量设置为七片，是综合考虑导流均匀度和通流面积平衡后的结果，叶片数量过多会导致流道被分割过窄，增大流阻，叶片数量过少则无法实现全截面的均匀导流，容易出现局部流场紊乱的问题。实际装配时，叶轮的轴向定位尺寸需要与阀腔的内置台阶匹配，保证叶轮安装完成后，叶片前缘刚好对齐介质来流方向的阀口位置，让介质进入阀腔后第一时间接触叶片完成导流，避免阀口到叶轮之间的空腔产生滞流区。针对不同的公称通径适配，这类叶轮的尺寸可按比例缩放，但叶片的扭曲角度变化规律保持一致，保证不同规格下的导流效果稳定，不需要针对每一个通径重新做完整的流场仿真验证，能大幅缩短系列化产品的设计周期。
