两吨级冰机集成撬装制冷单元结构设计

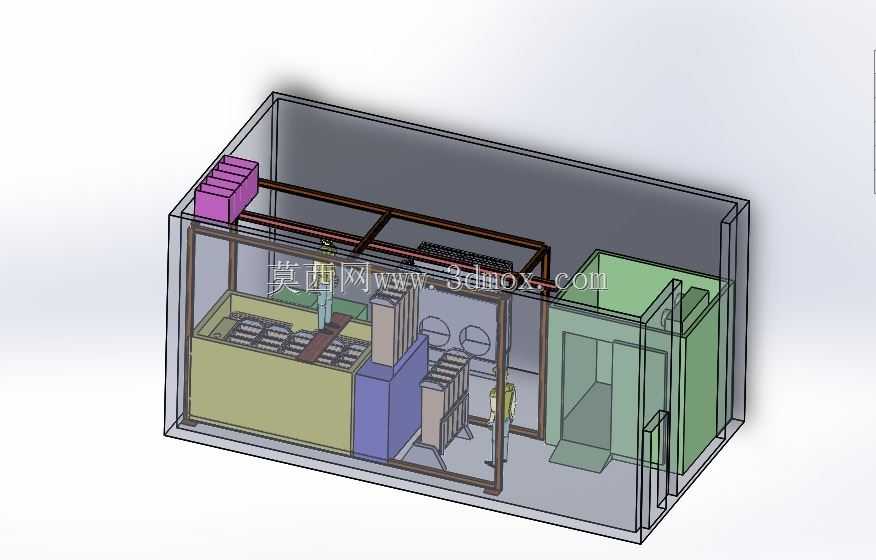

　　这套两吨级冰机撬装结构，主要面向商用制冰、冷链预冷、工业工艺冷却等场景的快速部署需求，区别于传统散件进场安装的制冷系统，整体采用集装箱式集成撬装设计，所有阀组、管路、换热单元、电控组件均在厂内完成预装与管路试压，现场仅需对接水电与外管路即可投用，能大幅缩减现场施工周期，降低现场安装的管路错接、密封失效等风险。从结构布局来看，整体撬体以标准集装箱框架为承载基体，框架采用型钢焊接成型，侧壁与顶板预留保温层安装位，底部设置整板承重底座，所有设备的安装脚位均通过加强筋与底座主梁焊接固定，避免运输过程中管路受交变载荷出现焊缝开裂。

　　内部功能区做了明确分隔，一侧为制冷压缩冷凝与阀组集成区，排布了制冷压缩机、气液分离器、油分离器、供液阀组、回气集管等核心制冷元件，管路排布沿框架主梁走行，所有弯头采用大曲率半径冲压弯头，减少制冷剂流动阻力，阀组操作位预留了不小于600mm的检修操作空间，方便日常运维时的阀门开关、滤芯更换操作；另一侧为制冰蒸发单元区，设置了冰模托架、脱冰管路、补水组件的安装位，同时预留了人员操作通道，通道净宽满足单人携带工具通行的需求，通道旁设置了安全防护栏，避免运维人员误碰运行中的高温管路与带电元件。

　　在设计思路上，优先考虑了管路的应力释放，所有与压缩机、冷凝器等震动源连接的管路，均设置了U型缓冲弯，设备与底座之间加装橡胶减震垫，阻断震动沿刚性管路传递，避免长期运行出现管路疲劳断裂；阀块采用集成式设计，将传统分散安装的截止阀、止回阀、节流阀、安全阀集成在统一阀块上，减少管路接头数量，降低制冷剂泄漏概率，阀块上预留了压力检测、温度检测的仪表接口，方便后期加装传感元件实现运行状态监控。

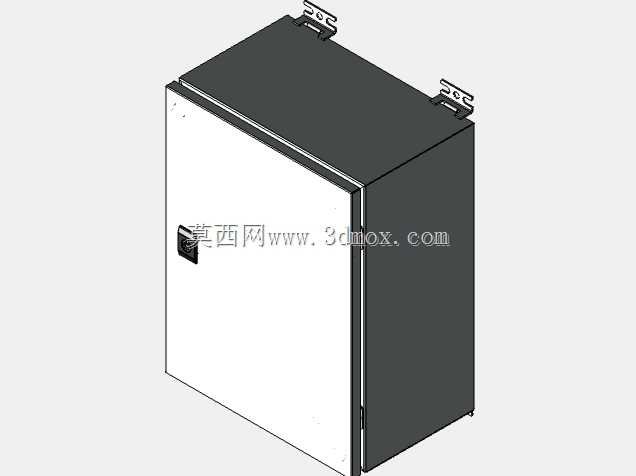

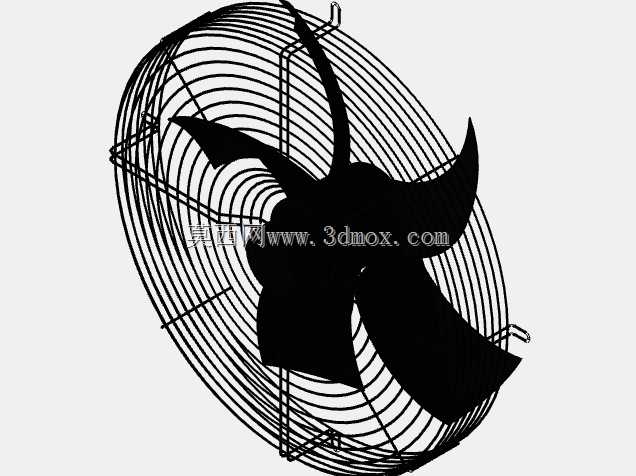

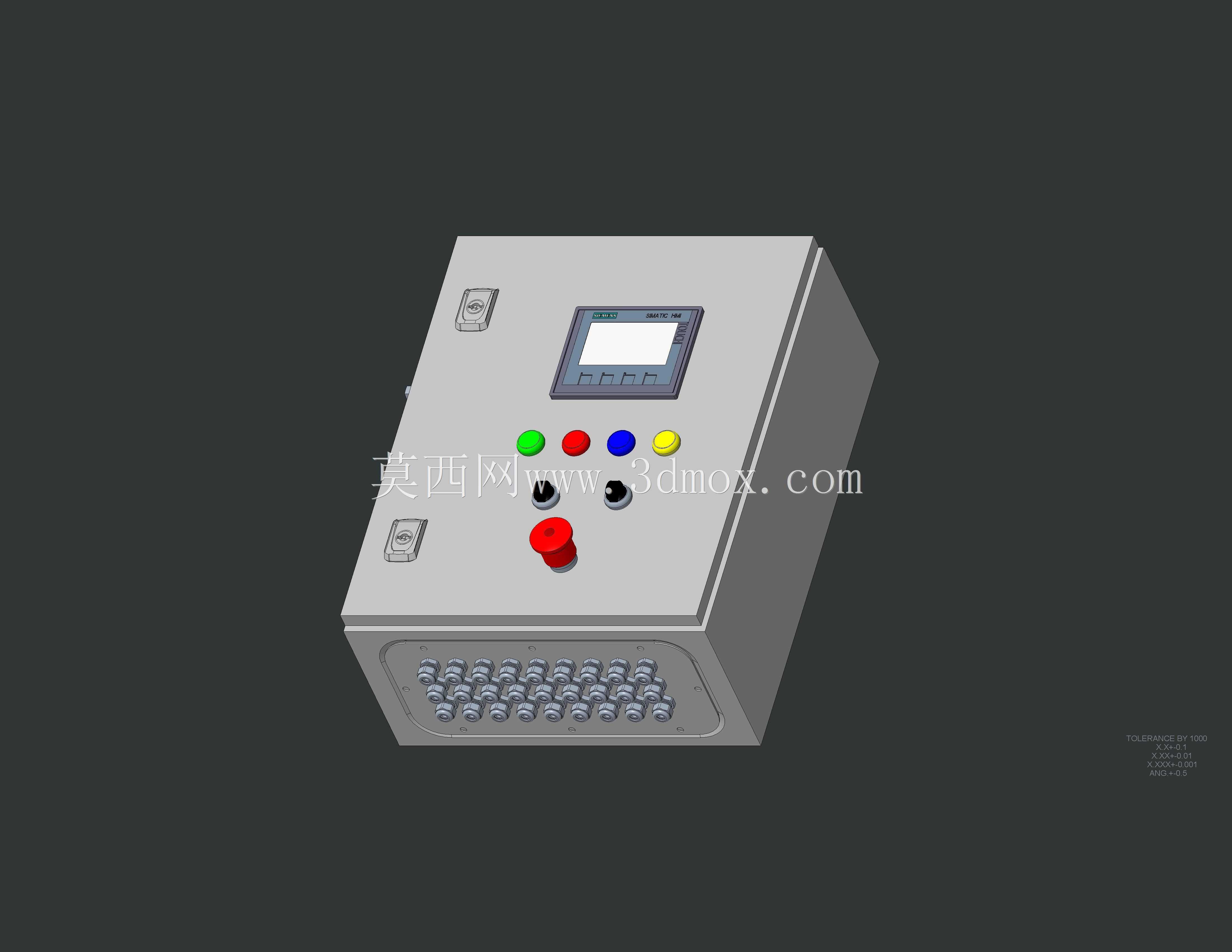

　　外形尺寸方面，整体撬体边界与标准20尺集装箱的安装尺寸兼容，长度方向控制在6058mm以内，宽度2438mm，高度2591mm，可直接通过标准集装箱平板车运输，无需办理超宽超限运输许可；撬体四角设置标准集装箱角件，可直接采用标准吊具进行整体吊装，吊装位的受力经过校核，能承受整撬满水满载状态下的吊装载荷，不会出现框架变形。安装边界上，撬体底部预留了100mm的找平调节空间，可通过配套的调节螺栓适配现场不平整的硬化地面，外接管路接口统一排布在撬体端部的接口区，供液、回气、补水、排水、供电接口均做了明确标识，现场对接时无需拆解撬体内部结构，仅需在接口区完成对应管线连接即可；撬体侧壁预留了通风散热百叶窗的安装位，对应冷凝单元的排风方向，避免散热气流短路影响冷凝效率，同时在电控区预留了强电进线孔与弱电信号穿线孔，强弱电走线做了物理分隔，避免电磁干扰影响控制信号稳定性。从结构细节来看，内部所有管路支架均采用螺栓连接与框架固定，方便后期管路改造时的支架位置调整，管路与支架之间加装橡胶衬垫，避免管路与支架硬接触产生磨损；冰模托架采用模块化设计，可根据制冰规格需求调整托架层间距，适配不同尺寸的冰模安装，托架底部设置接水盘，收集脱冰过程中产生的融水，统一引导至撬体端部的排水口排出，避免撬体内积水腐蚀底座与管路。
