26齿直齿圆柱齿轮结构设计方案

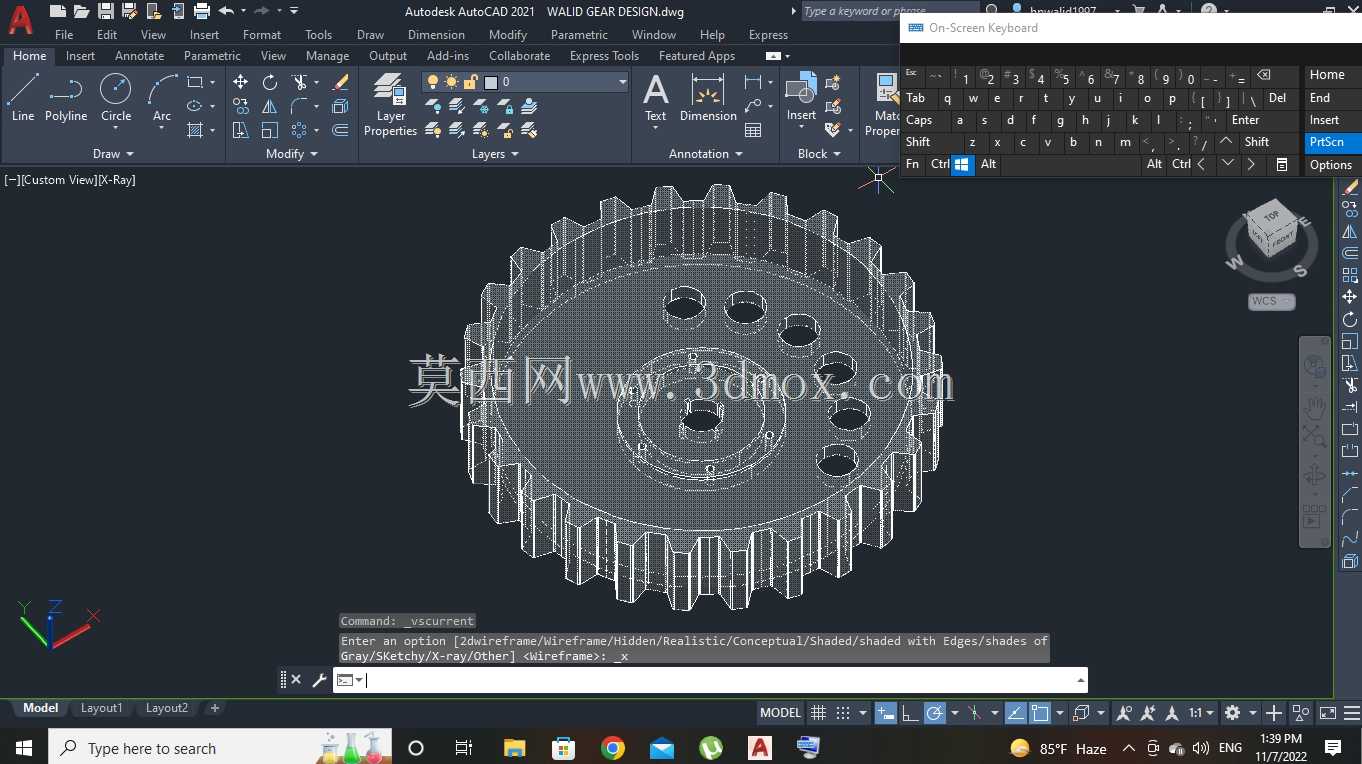

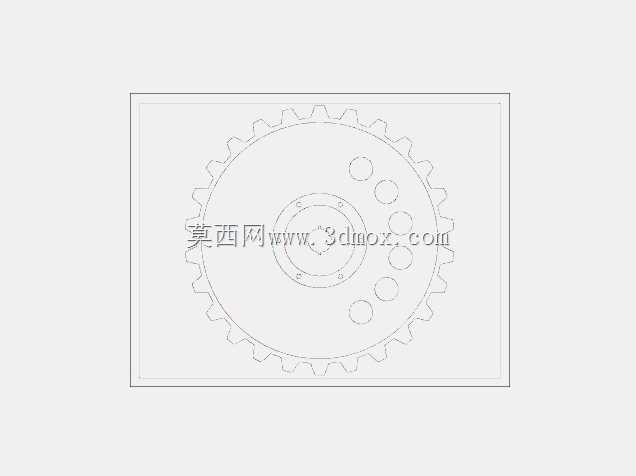

　　在常规动力传递场景中，直齿圆柱齿轮是应用覆盖范围最广的传动零件之一，这类26齿规格的直齿轮，常被用在中小载荷的平行轴传动机构里，比如小型输送线的动力端、阀门驱动的减速模块、普通仪表类设备的传动链路中，它不需要承担斜齿轮那样的轴向载荷，对支撑轴承的选型要求更宽松，装配调整的容错空间也更大，很适合对传动精度有中等要求、维护频次不高的工况。从结构上看，这款齿轮采用了辐板式带减重孔的设计，轮缘部分的厚度匹配齿根强度要求，能在额定载荷下避免齿根断裂风险，轮毂部分的内孔是核心安装基准，孔的公差配合通常选H7级精度，和传动轴的过渡配合能保证传动过程中不会出现键连接松动的问题，轮毂上的均布小孔一方面是为了减轻整体自重，降低转动惯量，让设备启停阶段的冲击更小，另一方面也可以作为装配时的工艺孔，方便拆装时的撬动定位，也能在齿轮高速转动时减少风阻损耗。

　　设计这类直齿轮的时候，最先要确定的是模数和压力角参数，常规工况下选20度压力角是通用做法，齿顶高系数取1，顶隙系数取0.25，能保证啮合时的齿侧间隙在合理范围，不会出现卡滞或者回程间隙过大的问题。齿形绘制阶段要注意渐开线的生成精度，极坐标阵列轮齿的时候，要严格按照齿距角来计算单齿的旋转角度，26齿的齿轮单齿对应的中心角是360度除以26，阵列时的基准要选在齿轮的中心原点，一旦原点偏移，就会出现齿距不均的问题，装配后啮合会产生异响和不均匀磨损。

　　从安装边界来看，这款齿轮的轴向尺寸要匹配安装轴的轴肩定位高度，轮缘的外径尺寸要和啮合配对齿轮的中心距严格对应，中心距的公差要控制在IT7级范围内，中心距过大会导致齿侧间隙变大，传动冲击增强，中心距过小则会出现轮齿卡滞，运转时磨损加剧。齿轮端面的平面度公差要控制在合理范围，安装时要保证齿轮端面和传动轴的垂直度，否则运转时会出现偏载，局部轮齿受力过大提前失效。键槽的位置要和轮齿的位置做对应标记，方便装配时调整啮合接触斑点，正常装配后接触斑点应该分布在齿面的中部位置，接触面积沿齿高方向不小于40%，沿齿长方向不小于50%，才能保证载荷均匀分布在啮合齿面上。这类直齿轮的润滑方式根据运转速度选择，低速工况用脂润滑即可，中速工况可以采用油浴润滑，要注意润滑油的粘度匹配齿轮的线速度，避免齿面出现胶合或者点蚀的失效形式。在实际设备应用里，这类中小规格的直齿轮很少单独使用，通常会和不同齿数的同模数齿轮配对组成减速或者增速传动组，比如在阀门驱动装置里，它可以把手动输入的扭矩放大，带动阀杆升降实现阀门的启闭，因为直齿轮的传动比恒定，传动效率能达到98%以上，在手动操作的场景里能减少操作力，提升操作手感。

　　在小型仪表设备的传动链路里，这类齿轮可以把动力源的转速调整到执行机构需要的转速范围，因为直齿轮的加工工艺成熟，滚齿、插齿都能达到较高的加工精度，制造成本相比斜齿轮、锥齿轮更低，后期维护更换的配件也更容易采购。设计时还要考虑齿面的硬化处理，对于载荷稍大的工况，可以对齿面做高频淬火处理，提升齿面硬度，延长使用寿命，对于轻载的仪表类场景，采用45号钢调质处理即可满足使用要求，不需要额外做表面硬化，能控制加工成本。轮辐部分的减重孔数量和直径要经过强度校核，不能因为开孔过大导致轮辐的强度不足，在承受冲击载荷时出现轮辐断裂的问题，通常减重孔的中心圆直径要选在轮毂和轮缘的中间位置，孔与孔之间的筋宽要保证足够的抗弯强度，孔的边缘要做倒角处理，避免应力集中。
