倾斜式螺旋给料输送设备结构设计

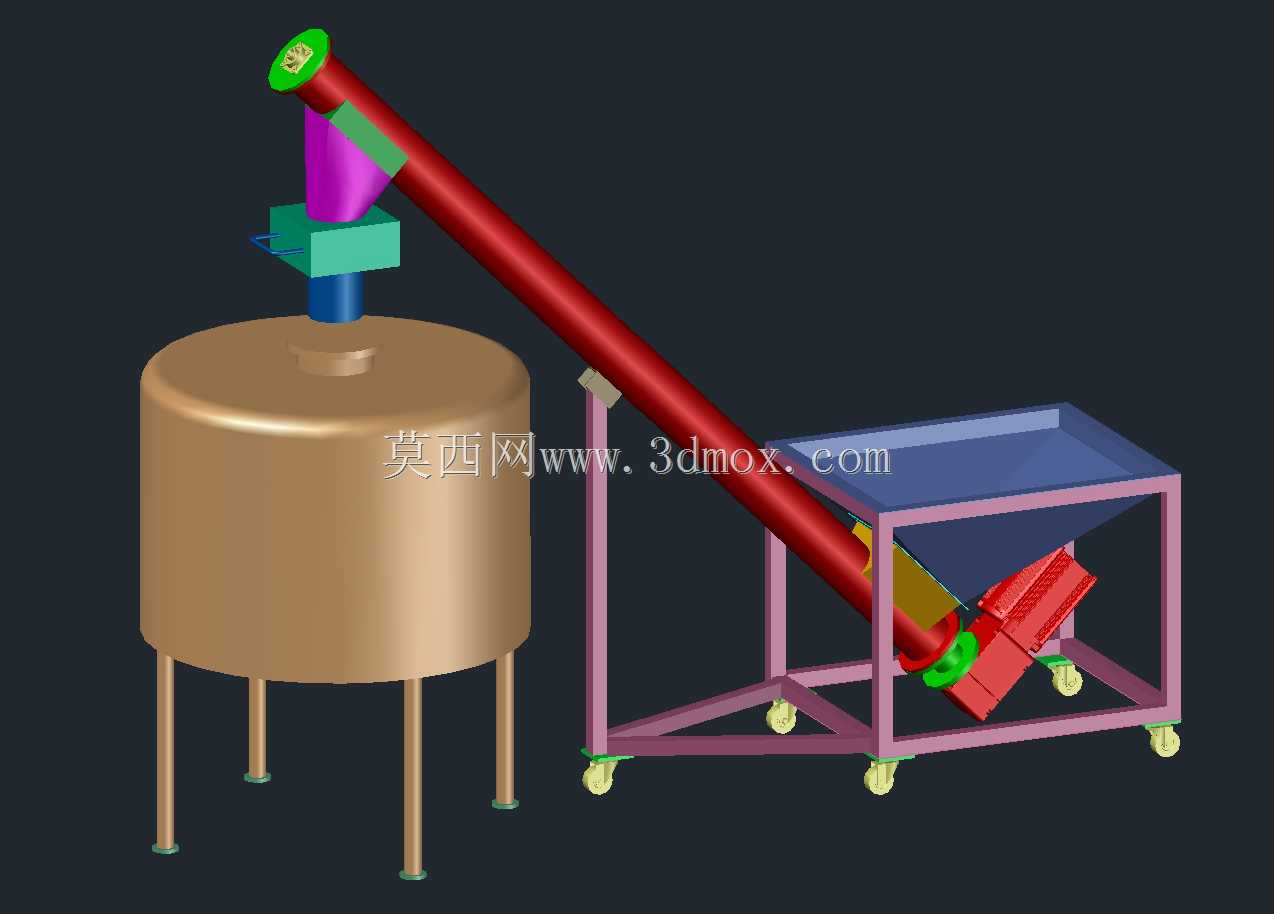

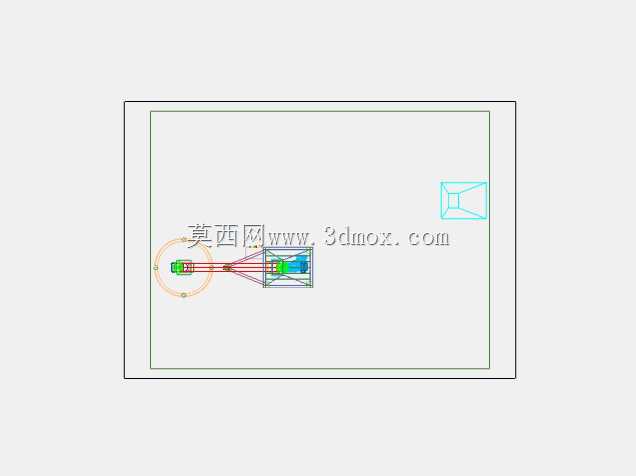

　　在散料处理的生产场景里，这类倾斜布置的螺旋输送结构常被布置在原料仓出料端下方，承担从储料单元向后续加工工序定量、连续送料的职能，尤其适配粉体、小颗粒状散料的密闭输送需求，能避免物料在转运过程中出现扬尘、撒落问题，在食品加工、建材配料、化工粉体输送、粮食转运等场景都有广泛应用。从结构布局来看，该设备采用倾斜安装姿态，进料端直接对接上方储料仓的出料口，物料依靠自身重力落入螺旋管腔后，由管内连续旋转的螺旋叶片推动，沿管体轴线方向向高处的出料端移动，最终从末端出料口送入下游设备，整套输送过程在封闭管腔内完成，可有效减少物料与外界环境的交叉污染，也能降低车间内的粉尘扩散风险。设计阶段首先要匹配储料仓的出料口尺寸，保证进料段的螺旋叶片有足够的埋入深度，避免物料在料仓出料口出现架桥、堵料问题，图中进料段上方设置的接料斗结构，就是为了扩大接料范围，让料仓落下的物料能全部进入螺旋管腔，不会从衔接缝隙溢出。驱动端布置在设备的低位出料侧？不对，是倾斜下端的驱动单元采用直连减速结构，匹配1.5kw的动力输出与1:30的减速比，能让螺旋轴维持在适合散料输送的低转速区间，既保证足够的物料推送扭矩，也避免转速过高导致物料被叶片抛起无法沿轴向推进。

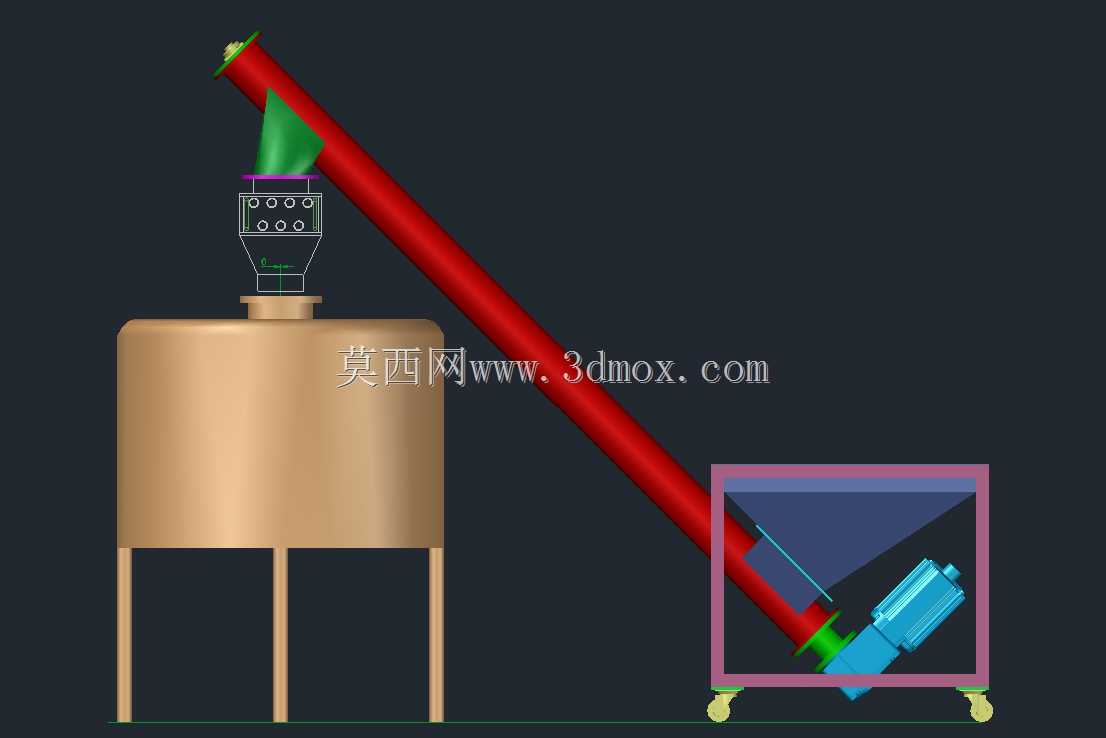

　　螺旋管体采用圆管结构，内壁与螺旋叶片的径向间隙控制在合理范围，间隙过大会导致管底残留物料无法被推送，长期堆积易出现结块、变质问题，间隙过小则会增加叶片与管壁的摩擦阻力，提升运行能耗甚至出现卡滞。安装边界上，设备通过管体上的固定支座与安装基础做刚性连接，倾斜角度需要结合现场的进出料高度差确定，角度过大时会降低物料的输送效率，因为物料自身重力的分力会沿管体向下滑移，抵消部分叶片的推送力，所以这类倾斜螺旋的安装角度通常不会超过45度，图中结构的倾斜角度就处于合理区间，既能满足从低位料仓向高位设备送料的高度差要求，也能保证输送效率处于较高水平。

　　螺旋叶片采用连续满面式结构，适配流动性较好的粉体、小颗粒物料，如果是输送粘性较大、易结块的物料，还会调整叶片形式为带式或者桨叶式，但针对常规散料，满面式叶片的推送效率最高，加工难度也更低。驱动端的密封结构是设计中的重点，因为输送粉体物料时，细微颗粒容易顺着螺旋轴的间隙渗入减速单元，造成轴承、齿轮的磨损，所以在轴端会设置填料密封或者机械密封结构，阻挡物料进入传动部件。进料口的位置设置在螺旋管体尾端的上方，保证物料进入管腔后有足够的推送行程，不会刚进入就从端盖缝隙漏出，出料口则设置在倾斜管体的高位端底部，物料被推送到末端后依靠重力自然下落，不需要额外的卸料结构。在做三维建模时，需要重点校验螺旋叶片的导程与转速的匹配关系，导程过大时物料在管内的填充率会下降，导程过小则会增加叶片的加工成本与推送阻力，通常这类小直径（d140规格）的螺旋输送机，导程会设置为与管径接近的尺寸，保证物料在管内的填充率维持在30%-50%的合理区间，既能保证输送量，也不会因为填充率过高造成驱动过载。另外还要考虑设备的检修便利性，螺旋管通常会设置成可拆式结构，或者在管体上开设检修口，方便长期使用后清理管内残留物料、更换磨损的叶片。

　　配套的储料仓采用锥底下料结构，锥角角度大于物料的安息角，保证物料能顺利从料仓流出进入螺旋进料口，不会在仓壁出现粘壁、积料问题，料仓的支腿高度需要匹配螺旋进料口的安装高度，保证两者衔接处没有高度差，避免物料洒落。整套设备的结构紧凑，不需要复杂的土建基础，只需要在安装位置做好固定支座的预埋或者螺栓固定，就可以完成安装，相比皮带输送机，这类螺旋输送结构的占地面积更小，布置更灵活，适合空间受限的生产车间内做短距离的散料提升输送，而且密闭式的结构也更符合当前车间的环保生产要求，减少粉尘治理的配套投入。在选型匹配时，需要根据目标输送物料的堆积密度、粒径、流动性来调整螺旋的转速、叶片厚度、驱动功率，比如输送磨琢性较强的物料时，需要对螺旋叶片做耐磨处理，提升叶片的使用寿命，输送易吸潮结块的物料时，还可以在管体上增设伴热或者振动装置，避免物料粘壁堵料。
