带受料斗支架的管式螺旋送料装置

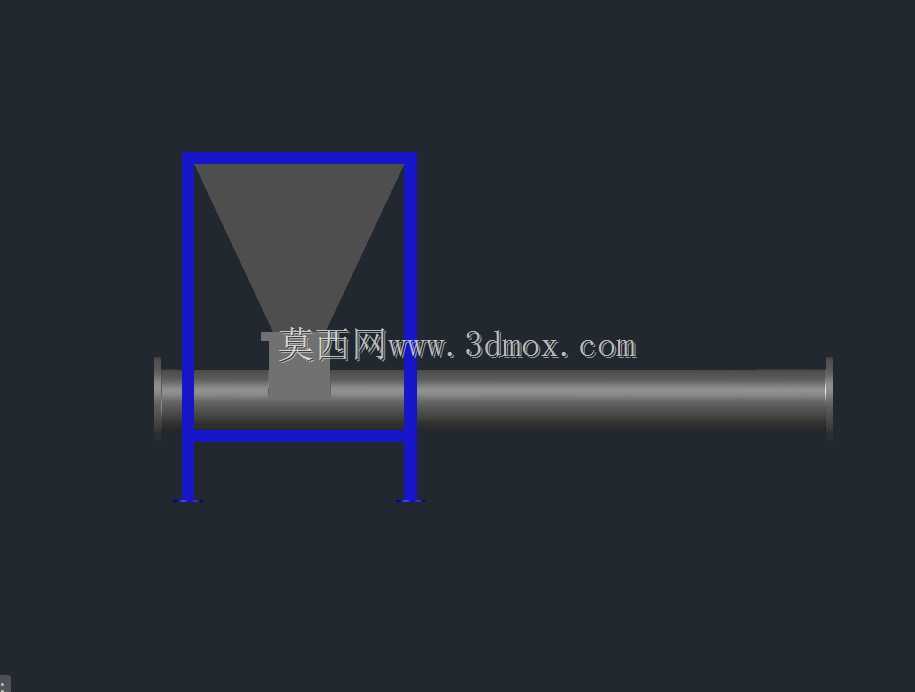

　　在散状物料的车间转运、配料工序里，这类带方形受料斗的管式螺旋输送结构是非常常见的配置，不同于敞开式的皮带输送或者刮板输送，全封闭的管体能避免粉料、细颗粒物料在输送过程中出现扬尘撒漏的问题，尤其适合粮食加工、建材拌合、饲料生产这类对物料散落、粉尘逸散有管控要求的生产场景。从结构设计逻辑来看，这套装置的受料斗采用上宽下窄的方锥结构，上方的方形开口尺寸匹配常规的人工倒料、上游设备落料的出料边界，锥段的倾斜角度参考常见散料的安息角设置，能保证谷物、水泥、干砂这类流动性尚可的散料不会在斗壁积料，依靠自重就能顺利滑入下方的输送管腔内。

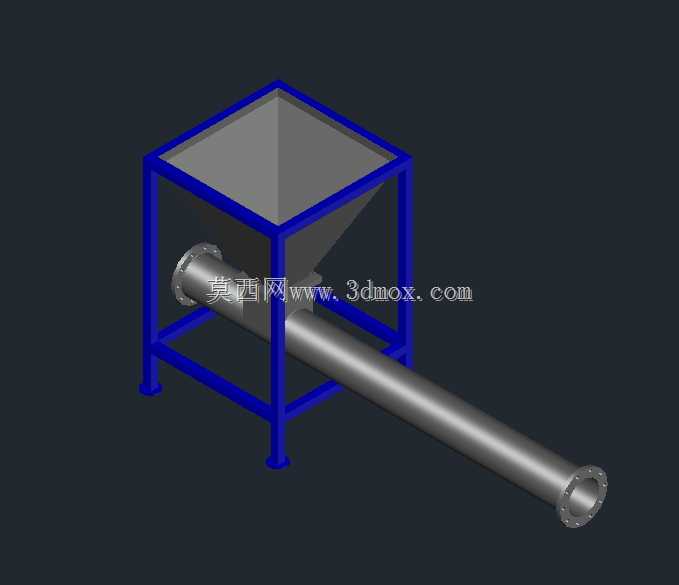

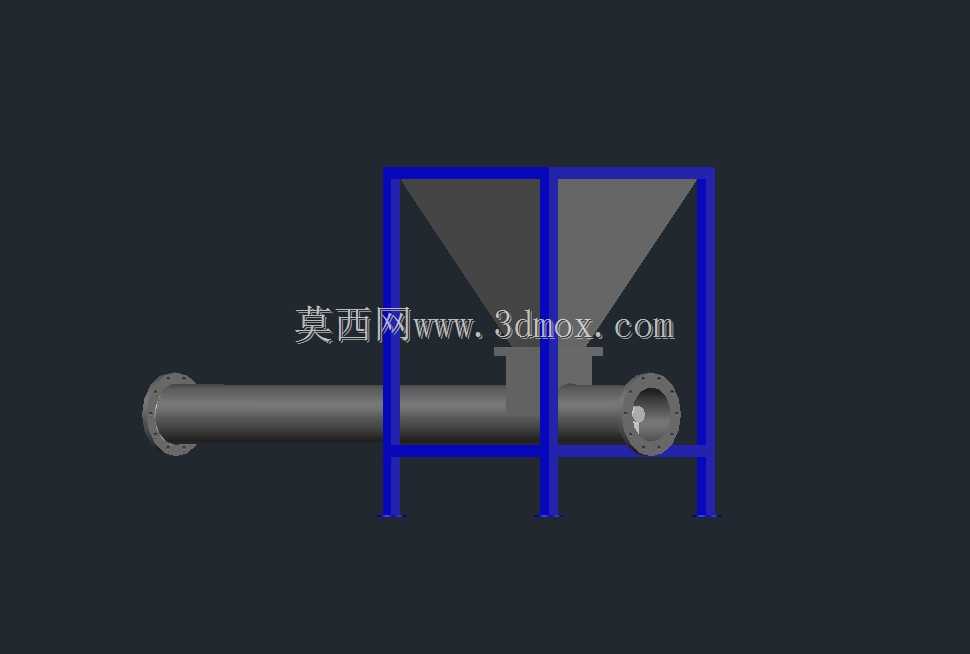

　　支撑受料斗的框架采用方管焊接成型，四条支腿的垂直高度经过匹配，让受料斗底部的出料口刚好对齐输送管的进料段开口，框架的横向连接杆件既承担了受料斗满载时的载荷，也对长悬臂状态的输送管起到了中部支撑的作用，避免长管段在螺旋轴运转时出现径向挠曲变形。输送管段采用圆形无缝管结构，两端焊接带螺栓孔的连接法兰，进料端的法兰用来装配端盖与驱动连接座，出料端的法兰既可以对接下游设备的进料口，也能根据现场安装需求加装出料溜槽，管体的长度可以根据实际输送距离调整，这套结构的管体长度适配中小规模的短距离水平转运场景，安装时需要保证管体的水平度偏差控制在合理范围，避免螺旋叶片运转时刮蹭管体内壁。

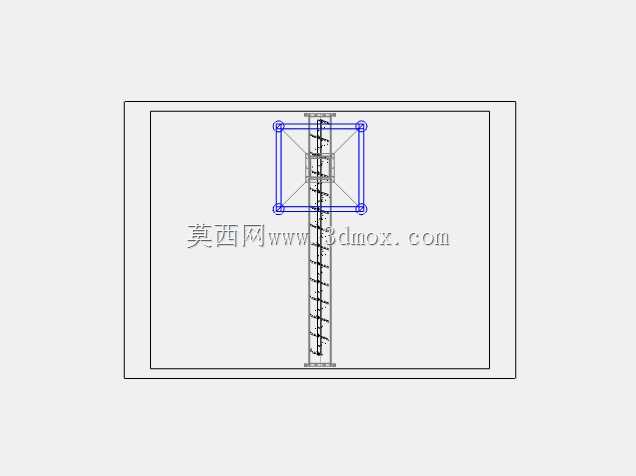

　　螺旋轴作为核心输送部件，采用中心轴加连续螺旋叶片的焊接结构，叶片与管体内壁的间隙控制在几毫米的范围，既不会因为间隙过大残留物料，也不会因为间隙过小出现加工装配难度提升、运转卡滞的问题，进料端的轴伸位置用来连接驱动单元，通常配套减速电机直接驱动，不需要额外设置复杂的传动结构，维护起来十分便捷。在实际选型应用时，需要先核算输送物料的堆积密度、输送距离与每小时输送量，匹配对应功率的驱动单元与合适的轴径、叶片厚度，比如输送水泥这类磨琢性较强的物料时，叶片需要做耐磨处理，输送谷物这类食品级物料时，接触物料的部分需要采用符合卫生要求的材质。安装边界方面，这套装置的占地范围由上方受料斗的方形外轮廓与下方输送管的长度共同决定，支腿底部可以加装地脚固定板，通过膨胀螺栓固定在车间地面上，也可以根据需求加装脚轮做成可移动的临时送料装置，适配多工位轮换送料的生产场景。不同于大倾角的螺旋提升机，这套水平布置的结构主要承担同一楼层内的物料水平转运任务，进料口位置可以同时承接多个投料点的来料，出料端可以根据工艺需求设置多个出料口，通过插板阀控制不同点位的出料，适配配料工序的多点进料、多点出料需求。

　　结构设计时特意将受料斗的重心落在支撑框架的中心区域，即使受料斗满载，整个装置的重心也不会超出支腿的支撑范围，不会出现倾翻风险，输送管与框架的连接位置采用焊接加筋板的结构，避免长期运转时的振动导致连接位置开焊。日常维护时只需要定期检查两端轴承的润滑情况、螺旋叶片的磨损情况，以及管体连接处的密封情况即可，结构简单可靠，没有复杂的易损部件，非常适合中小加工企业的散料输送工序使用，在三维建模过程中，这类结构需要重点验证螺旋叶片与管体的干涉情况、支撑框架的受力变形情况，以及各连接法兰的螺栓孔位匹配度，避免实际加工装配时出现错孔、干涉的问题。
