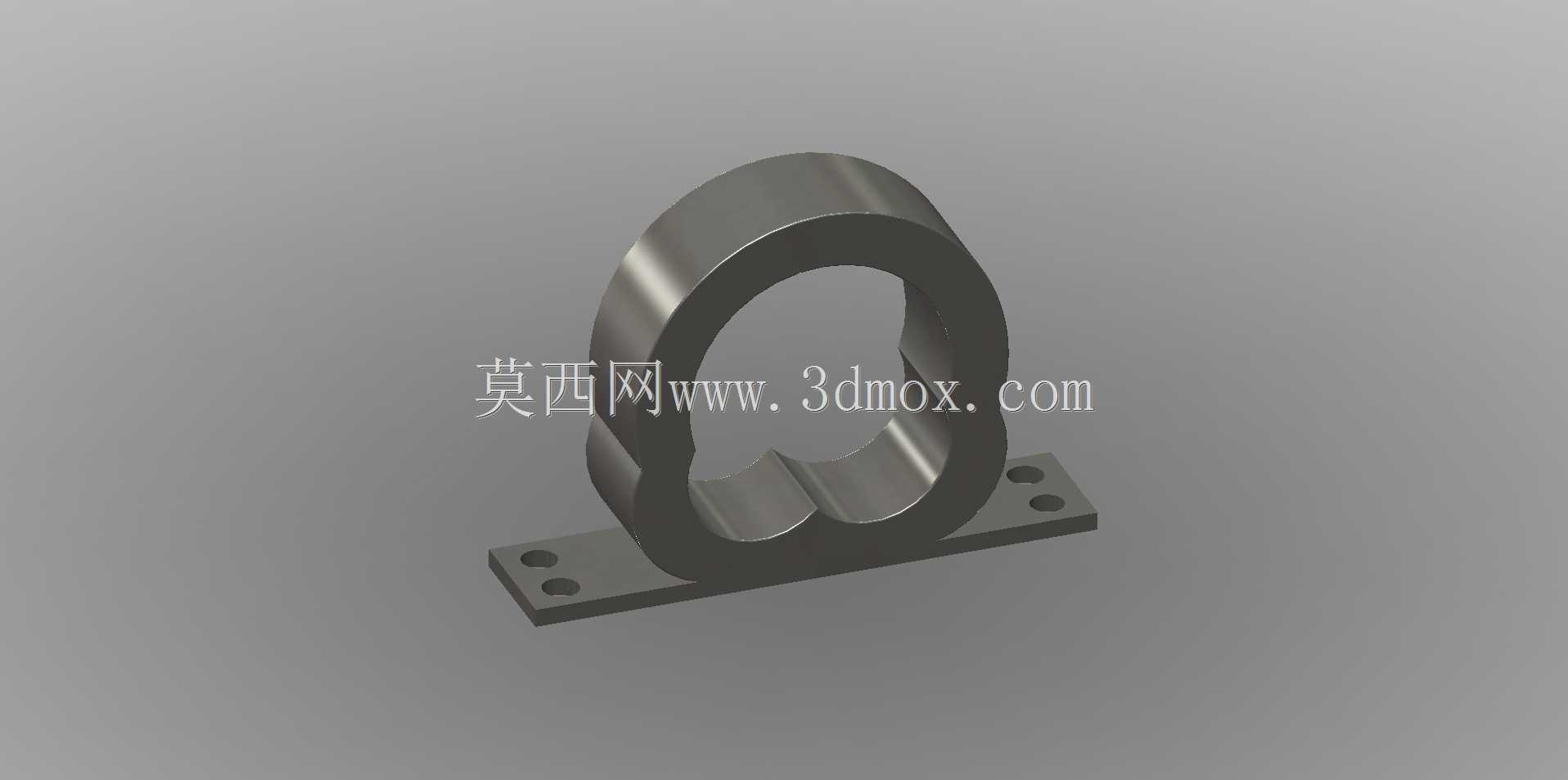

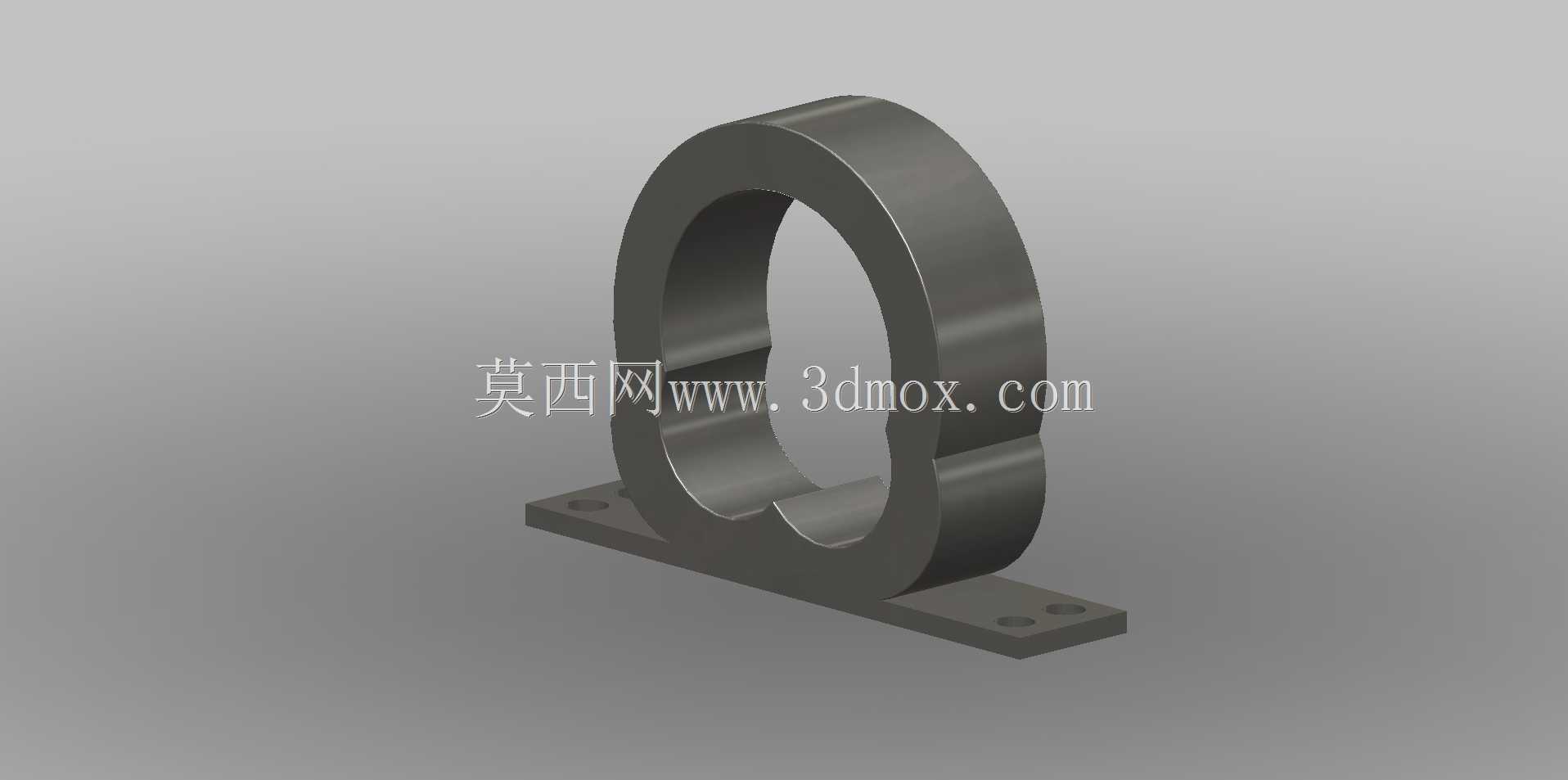

带安装底座的环形金属管路固定连接件

在流体输送管路布设、小型工业设备管线排布的现场作业中，这类带一体式安装底座的环形固定件是出镜率极高的基础构件，它的核心作用是为穿设于环内的金属管路提供稳定的径向约束，避免管路在介质输送过程中因流体脉动、设备运行振动出现位移、磨损甚至接头松脱的问题。不同于常见的两片式对夹管卡，这款连接件采用了单环体加双侧延伸安装翼的一体化结构，环体内壁做了适配对应管径的圆弧过渡，没有尖锐棱角，安装时不会刮伤管路外壁的防腐层或者保温包覆层，环体本身的厚度经过受力校核，在常规工业管路的振动工况下不会出现形变开裂的问题。

从实际安装场景来看，这类固定件常被用在仪表旁通管路、小型阀门组的进出管路固定工位，尤其是在仪器仪表类设备的阀组安装区域，管路排布密集，安装空间有限，一体化的结构不需要现场拼接组装，只需要将管路卡入环腔后，通过底座翼板上的两个安装孔，用螺栓直接固定在设备基板或者墙面支架上即可，安装效率比拆分式管卡高出不少。设计时环体与底座的衔接位置做了圆弧过渡的加强处理，没有应力集中的直角拐角，长期承受管路的振动载荷也不会在衔接位置出现疲劳断裂，这一点在有连续振动的泵组出口管路固定场景中尤为重要，很多普通薄钣金冲压的管卡，往往就是在弯折位置最先出现开裂失效。

关于安装边界的考量，这款固定件的底座翼板是从环体底部向两侧水平延伸，两个安装孔的中心距与环体的外径匹配，安装时不需要额外预留过大的操作空间，只要在安装面上留出对应翼板长宽的平面区域即可，环体的轴向高度刚好能让穿入的管路与安装面之间留出足够的间隙，避免管路外壁直接与安装基面接触产生摩擦腐蚀，同时这个间隙也能给管路的热胀冷缩留出微小的位移余量，不会因为硬约束导致管路在温度变化时产生额外的内应力。环体的内孔尺寸是针对特定外径的金属连接管设计的，配合间隙控制在合理范围，既不会因为间隙过大导致管路在环内出现窜动，也不会因为间隙过小导致安装时管路无法顺利穿入，在一些需要定期拆卸维护的管路工位，这种固定件不需要完全拆下螺栓，只要松开螺母将环体稍微倾斜，就能把管路从环侧取出，维护操作十分便捷。

从结构设计的逻辑来看，这款构件没有多余的冗余结构，所有的结构特征都服务于固定管路这一核心功能：环体承担径向抱紧约束的作用，底座翼板承担与安装基面连接固定的作用，衔接位置的加强圆角承担分散应力的作用，没有为了外观增加不必要的曲面或者装饰结构，完全是从工程实用角度出发的设计。在材质选择上，这类构件一般采用金属材质一体成型，表面做防锈处理，能够适应车间、户外等多种常规工业环境，不会因为潮湿或者少量介质溅落出现过早锈蚀的问题，在一些有轻度腐蚀的工况下，也可以根据使用需求更换对应材质的坯料加工，结构本身不需要做大幅调整就能适配不同的使用环境。

在实际选型过程中，工程人员首先会确认需要固定的管路外径，匹配对应内孔尺寸的固定件，其次会根据安装位置的空间大小确认底座的安装孔距是否适配现场的安装点位，同时还要核算管路满载加上振动工况下的载荷，确认环体的厚度是否满足强度要求，这款固定件的结构参数刚好适配小口径金属连接管的固定需求，在仪器仪表阀组、小型液压管路、气动控制管路的布设场景中都能适用，不需要额外定制加工就能直接安装使用，能够有效缩短现场管线安装的施工周期，也能降低后期管路维护的更换成本。
