减压阀用高强度碳质锁紧螺塞结构设计

　　这款碳质螺塞主要应用在中低压减压阀的阀座侧部工艺孔封堵场景，在减压阀完成内部流道加工、阀芯组件装配后，用于封堵加工预留的工艺通孔，同时承担阀腔内部承压密封、限位锁紧的双重作用。不同于常规金属螺塞，碳材质本身具备极低的摩擦系数与优异的耐介质腐蚀特性，在输送弱腐蚀性流体、高温蒸汽的减压阀管路中，不会出现金属螺塞常见的锈死、咬合、螺纹拉伤问题，长期使用后仍可顺利拆卸维护，大幅降低阀门后期运维的拆解难度。

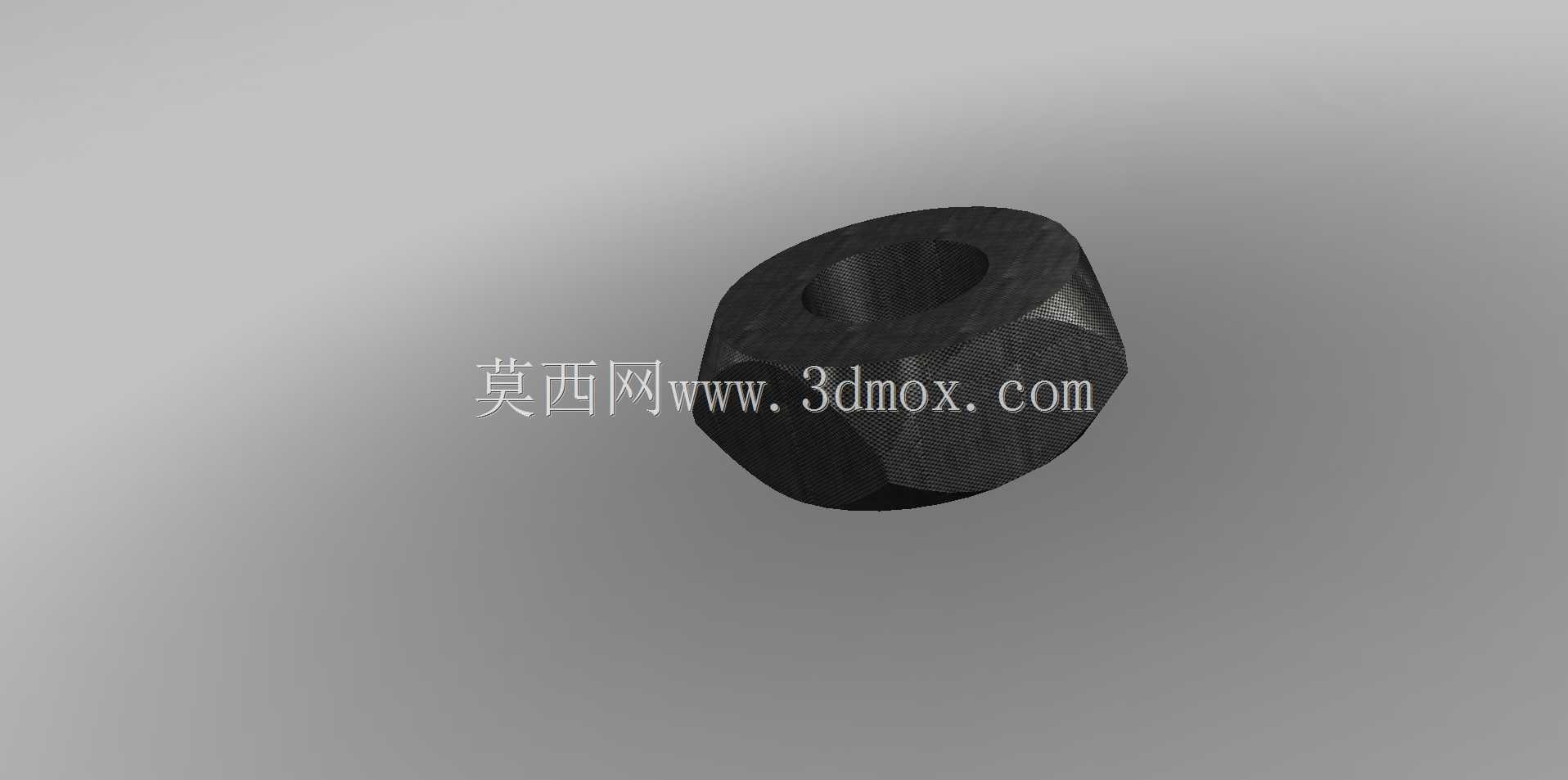

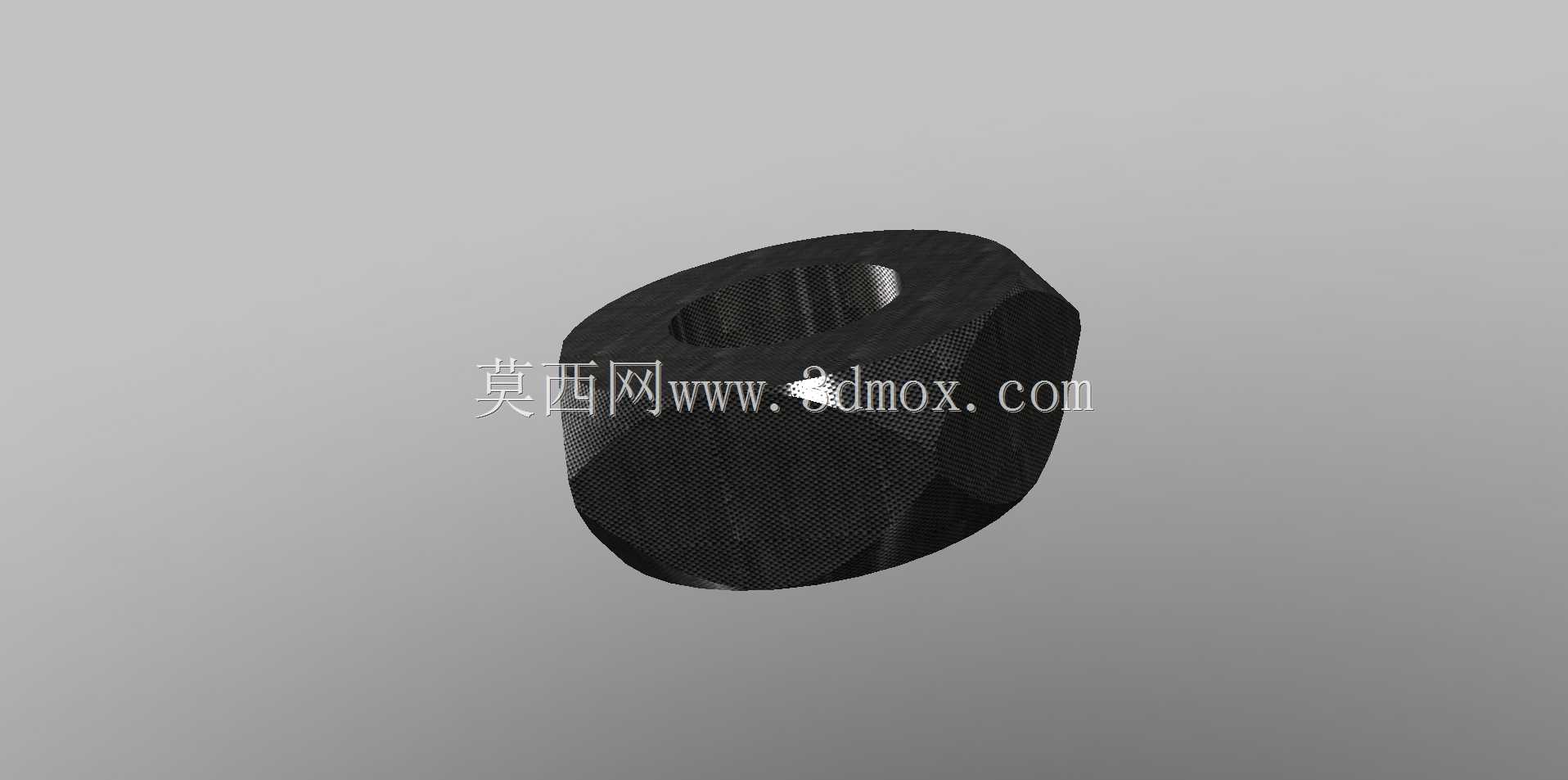

　　从结构设计逻辑来看，该螺塞采用外多角头部设计，而非常规外六角结构，多面受力的头部可以匹配通用套筒扳手，在安装空间受限的阀组安装场景中，允许扳手以更小的回转角度完成拧紧操作，适配减压阀紧凑的阀体布局。头部与螺纹段衔接位置设计有一体式密封承压面，无需额外加装铜垫或四氟垫片，依靠碳材质本身的微量形变即可实现端面密封，减少了装配环节的零件数量，也避免了垫片老化渗漏的隐患。螺纹段采用标准细牙密封螺纹设计，牙型角经过优化，拧紧过程中螺纹副的接触应力分布更均匀，不会因为局部应力集中造成碳材质的脆裂，同时细牙螺纹的自锁特性可以避免管路振动造成的螺塞松动脱落。

　　在安装边界层面，该螺塞的头部外径控制在适配DN15-DN50通径减压阀的侧部工艺孔尺寸，拧紧后头部端面不超出阀体外壁的安装平面，不会对周边的管路接头、压力表安装件造成干涉，螺纹旋合长度设计为1.2倍螺纹公称直径，既保证足够的连接强度承受阀腔内部的额定工作压力，又不会因为旋入过长顶碰阀体内的阀芯运动行程。碳材质本身的硬度介于黄铜与不锈钢之间，拧紧过程中不会刮伤阀体的内螺纹牙型，对于铝合金、铜合金材质的减压阀阀体来说，能有效保护阀体螺纹孔的装配精度，反复拆装5次以上仍能保证螺纹副的配合精度满足密封要求。

　　实际工况应用中，这类碳螺塞尤其适配压缩空气管路、净水输送管路的减压阀组，碳材质不会对输送介质造成金属离子污染，也不会在长期接触水汽的环境中出现锈蚀剥落的杂质卡滞阀芯的问题。设计阶段针对碳材质的脆性特性，在头部棱角位置做了微小的倒圆处理，避免安装过程中扳手磕碰造成棱角崩缺，同时螺纹收尾处做了退刀槽优化，减少应力集中点，提升螺塞整体的承压抗冲击能力，在阀腔出现瞬时水锤压力冲击时，不会出现螺塞断裂飞出的安全隐患。
