设备配套安装式带固定耳托盘承载架

　　在工业生产现场的设备配套改造、工位载具搭建场景中，这类带侧边固定耳的托盘架是适配现有设备加装承载平台的常用结构件，不需要对原有设备主体做大规模打孔、焊接改造，就能快速拓展出平整的承载平面，用来放置生产过程中的小型工装、待加工工件、检测辅具或者设备配套的小型功能模块，很多老旧设备升级、产线局部工位调整的时候，这类结构的实用性非常突出，不需要重新设计整台设备的承载台面，只需要通过侧边的固定件完成连接，就能快速完成工位功能拓展。

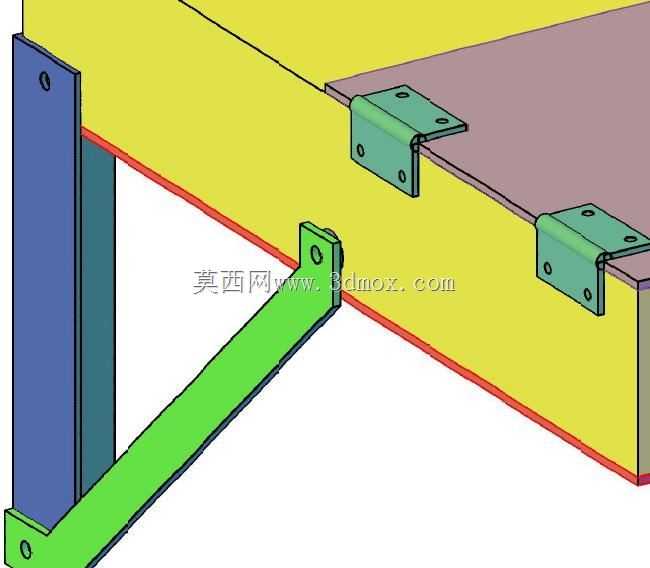

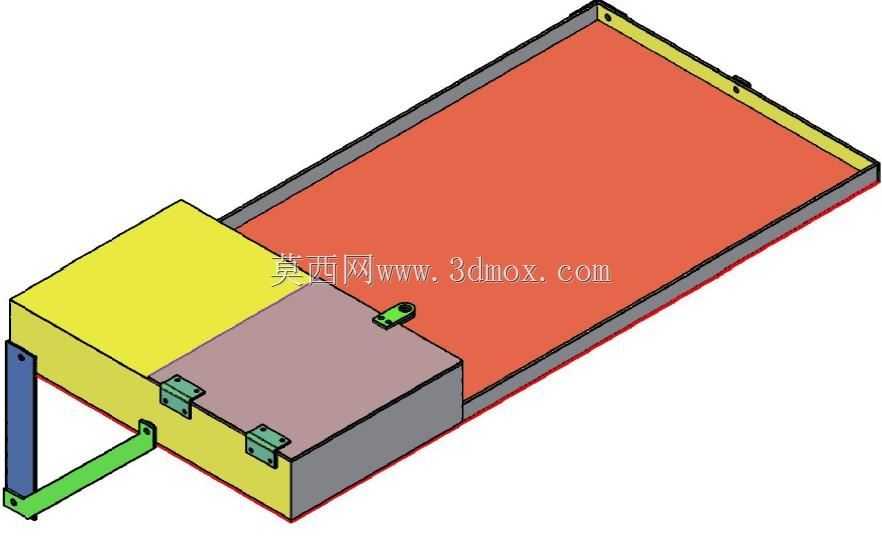

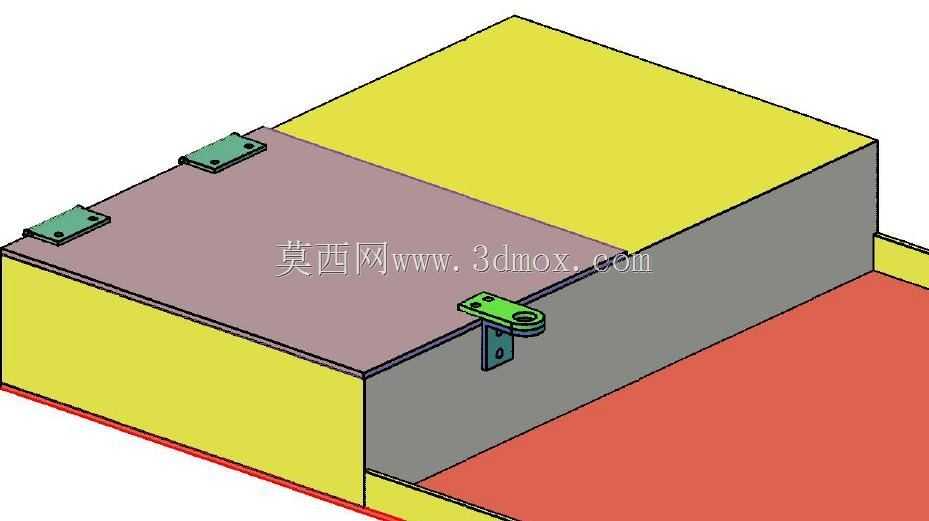

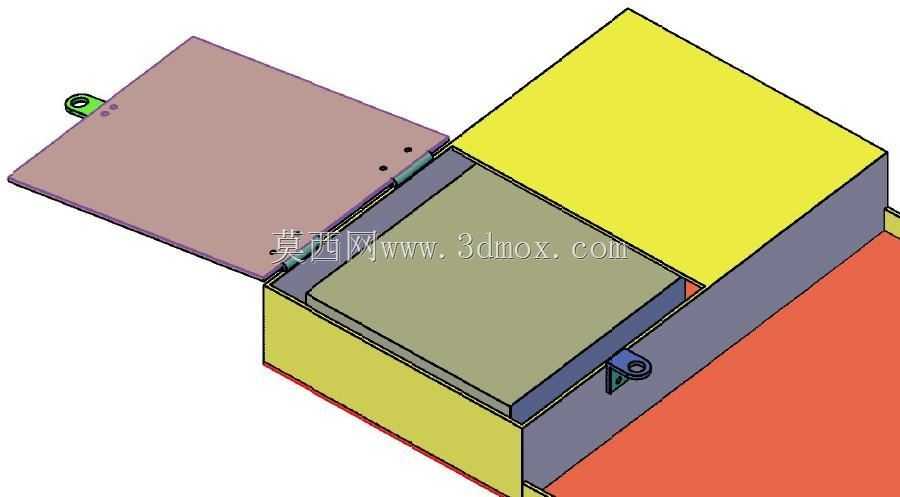

　　从结构设计逻辑来看，这款托盘架的主体采用盒式平整台面结构，台面做了分区的平面设计，不同区域可以根据实际放置物品的防滑、定位需求做不同的表面处理，主体的盒型结构本身具备不错的抗弯折性能，不需要额外在台面下方加装过多加强筋就能保证日常承载下的平面度，避免因为台面变形导致放置的物品滑落、或者配套安装的小型模块出现定位偏移。侧边的固定耳是整个结构的核心连接部位，每个固定耳都做了折弯成型的双安装面设计，一个面贴合托盘架的侧壁完成与架体的固定，另一个面预留了安装孔位，用来和现有设备的侧壁、机架型材完成连接，固定耳上的安装孔做了长圆孔设计，安装的时候可以根据现场设备的实际安装孔位偏差做小范围的位置调整，降低现场安装的对位难度，不需要现场重新扩孔就能完成装配。

　　从安装边界来看，这款托盘架的整体外轮廓方正，没有向外突出的尖锐结构，固定耳全部布置在架体的侧边上部位置，安装完成后架体的下沿不会和设备原有部件产生运动干涉，架体的高度尺寸控制在较薄的区间，不会过多占用设备周边的垂直操作空间，操作人员在设备前作业的时候，架体边缘不会磕碰手臂，日常取放台面上的物品也比较顺手。实际应用中，这类托盘架可以适配多种不同类型的现有设备，不管是仪器仪表类的检测设备、阀门管路周边的辅助承载工位，还是生产线上的小型加工设备，都可以通过选配不同长度的固定螺栓、调整固定耳的安装位置来完成适配，台面上可以根据使用需求粘贴防滑垫、加装小型挡边，或者在预留的孔位上安装小型的工件定位块，满足不同场景下的承载需求。

　　设计的时候没有采用复杂的拼接结构，主体的板材折弯后焊接成型，整体刚性足够应对日常生产场景下的承载需求，固定耳采用独立的小零件加工后再与架体铆接或者螺栓连接，后期如果固定耳出现磨损、或者需要适配不同的安装面，只需要更换对应的固定耳即可，不需要整体更换整个托盘架，维护成本更低。台面的平面度控制在普通工装的公差范围内，放置常规的工件、辅具不会出现倾斜晃动的问题，架体的边角都做了小的倒角处理，避免安装和使用过程中划伤操作人员，整体结构没有冗余的设计，所有结构都服务于快速加装、稳定承载的核心需求，对于需要在现有设备上拓展承载空间的场景来说，这类结构的适配性很强，不需要复杂的定制化修改就能满足大部分现场的安装使用需求。
