摩托车侧置储物袋安装固定支架结构

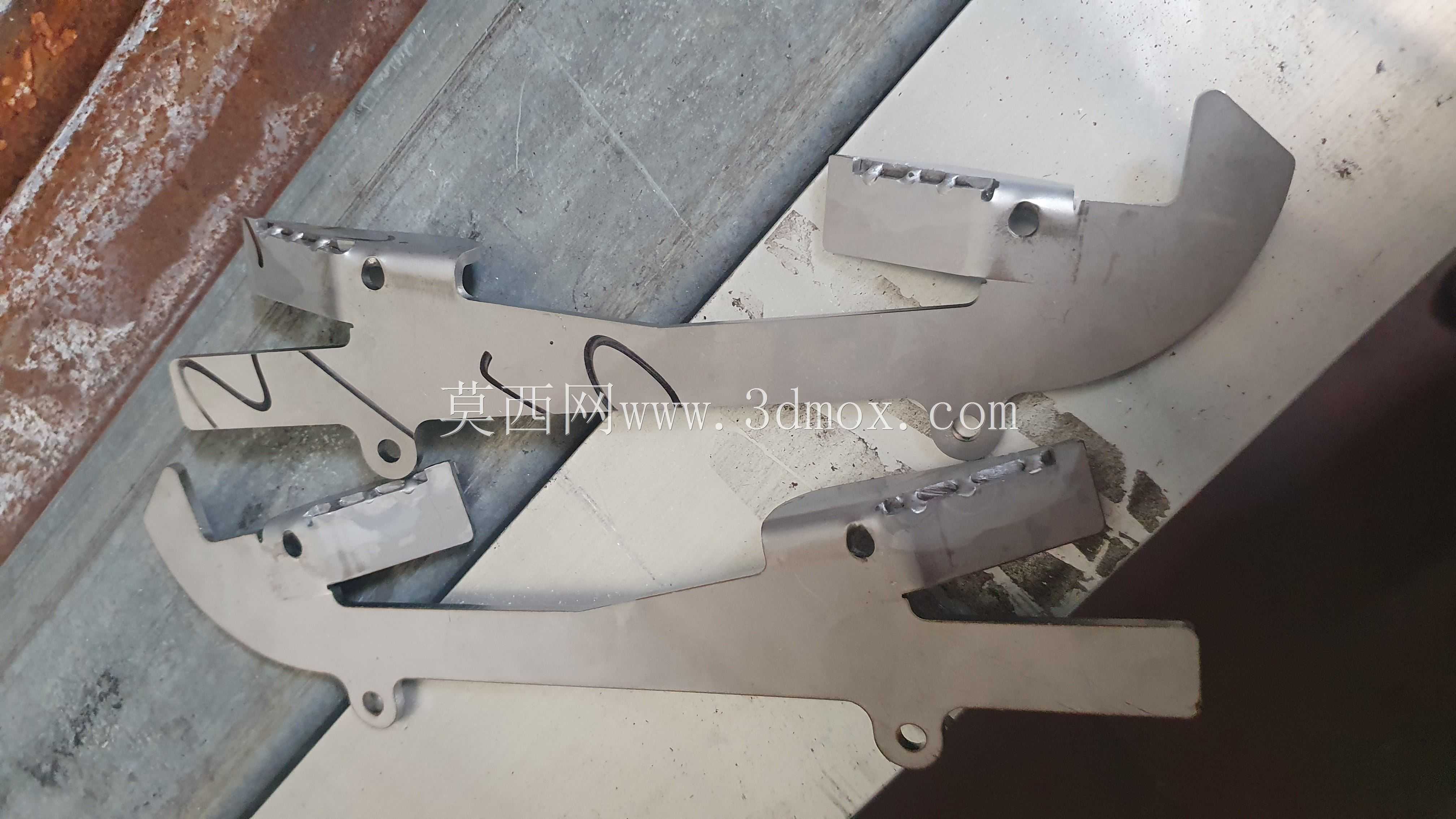

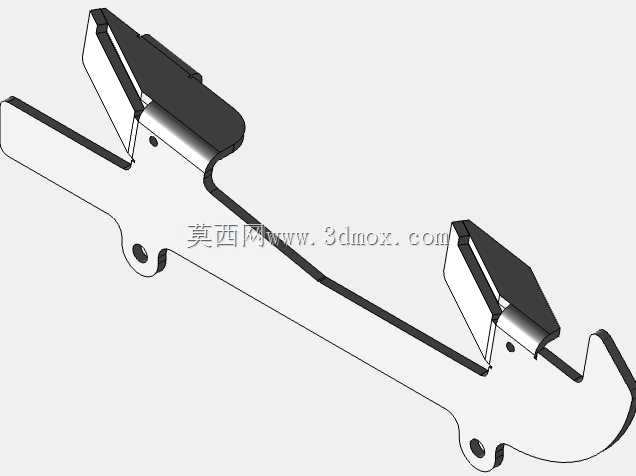

　　日常摩托车改装与售后配件场景中，侧袋支架是衔接车身侧围与外置储物袋的核心承载构件，这类支架需要同时兼顾安装贴合度、承载强度与弯折成型的工艺可行性，避免出现行驶过程中支架晃动、储物袋脱落的问题。从结构设计逻辑来看，该支架采用左右镜像对称的成对设计，分别适配摩托车车身左右两侧的安装点位，主体结构通过钣金激光切割后弯折成型，不需要额外的焊接工序，既能够控制加工成本，也能避免焊接变形带来的安装孔位偏差问题。支架的整体轮廓贴合摩托车侧围的曲面走向，主体承载段长度控制在243.66mm，能够适配市面上多数通用款摩托车侧袋的安装宽度，不会出现支架过长超出车身宽度、或是过短无法支撑储物袋的问题。

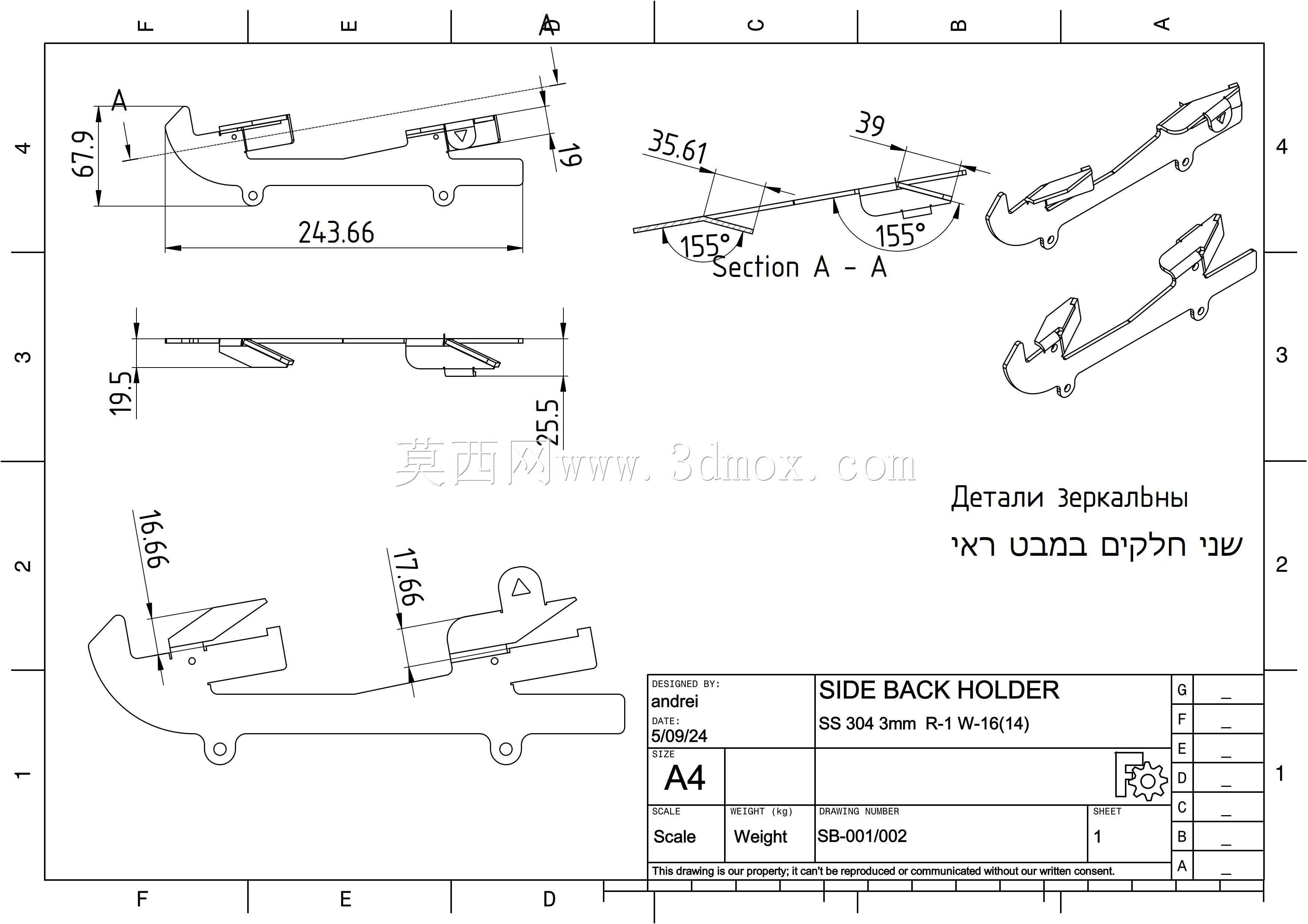

　　在弯折角度设计上，支架设置了两处155°的弯折角，分别对应车身侧围的贴合面与储物袋的承载面，其中靠近车身安装侧的弯折段长度为35.61mm，靠近储物袋侧的弯折段长度为39mm，两个弯折段的角度匹配能够让支架安装后与车身侧面保持平行，避免储物袋安装后出现向外倾斜、剐蹭后轮的风险。支架的安装点位共设置三处圆形安装孔，分别分布在支架的前端、中部与后端位置，其中前端安装位距离支架最外端的垂直高度为67.9mm，中部安装位的垂直高度为19.5mm，后端安装位的垂直高度为25.5mm，三处安装孔的位置完全匹配摩托车侧围原厂预留的安装螺孔位置，不需要用户额外在车身上打孔，降低改装的操作难度。

　　为了提升支架的承载能力，在支架与储物袋连接的位置设置了向上翻折的挂钩结构，挂钩的弯折高度为17.66mm，能够直接卡入侧袋背面的挂槽内，同时支架前端设置了19.66mm的向上弯折挡边，能够对侧袋的前端位置起到限位作用，避免车辆行驶过程中侧袋前后窜动。考虑到摩托车行驶过程中会遇到颠簸、振动等工况，支架的板材厚度选用304不锈钢材质，厚度为3mm，既能够保证足够的结构强度，承载5kg以内的储物重量不会出现明显变形，也具备较好的防锈能力，能够适应雨天、泥泞路段的使用环境，不会因为长期户外使用出现锈蚀断裂的问题。

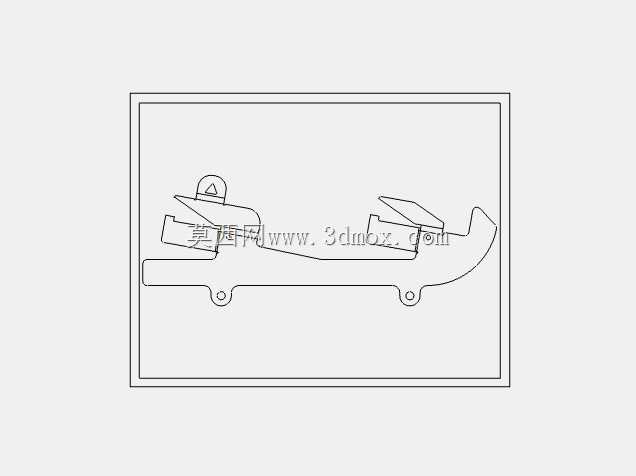

　　在结构细节处理上，支架所有的外露边缘都做了圆角打磨处理，避免尖锐的钣金边角划伤骑行者或是刮坏储物袋的面料，同时支架的弯折位置都预留了足够的折弯半径，避免折弯过程中出现板材开裂的问题，适配常规钣金加工厂的折弯工艺参数，不需要定制特殊的折弯模具就可以批量生产。从安装边界来看，支架安装后距离车身侧面的最大突出距离控制在合理范围内，不会超出摩托车车把的整体宽度，符合道路通行的相关尺寸要求，同时支架的下沿距离后轮挡泥板的间隙预留充足，即使在载人后车身减震压缩的情况下，也不会出现支架与后轮、挡泥板发生运动干涉的问题。成对的镜像设计能够保证左右两侧支架的安装一致性，两侧支架的承载能力、安装点位完全对称，不会出现一侧高一侧低、安装后侧袋歪斜的问题，适配多数通勤类摩托车、复古类摩托车的侧箱、侧袋改装需求，既可以用于帆布侧袋的安装固定，也可以作为小型硬质侧箱的辅助安装支架使用。在建模过程中，所有的折弯参数、孔位尺寸都完全匹配实际钣金加工的工艺要求，展开后的板材轮廓没有多余的工艺缺口，激光切割时可以直接排版加工，不需要额外的工艺补正，能够直接导入加工设备进行生产，减少设计到生产的转化周期。
