简易指节式铰接连接关节结构设计

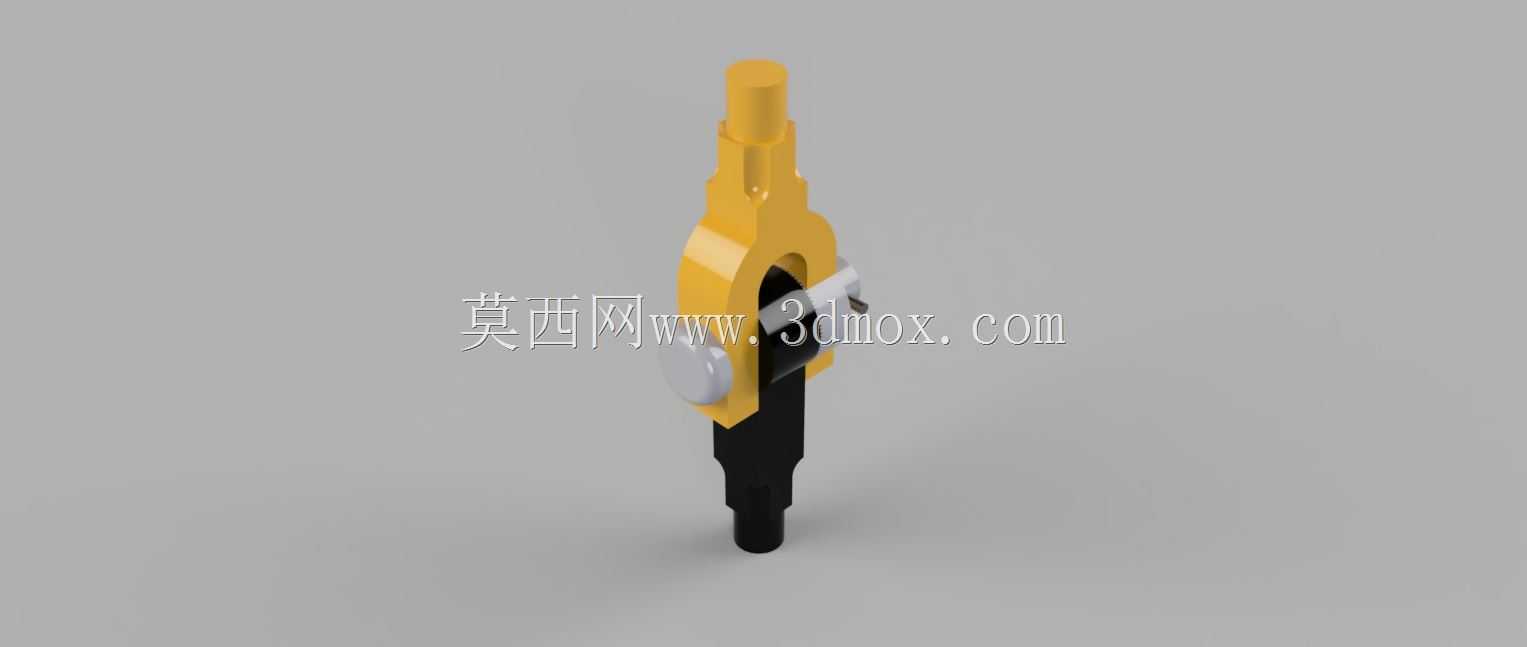

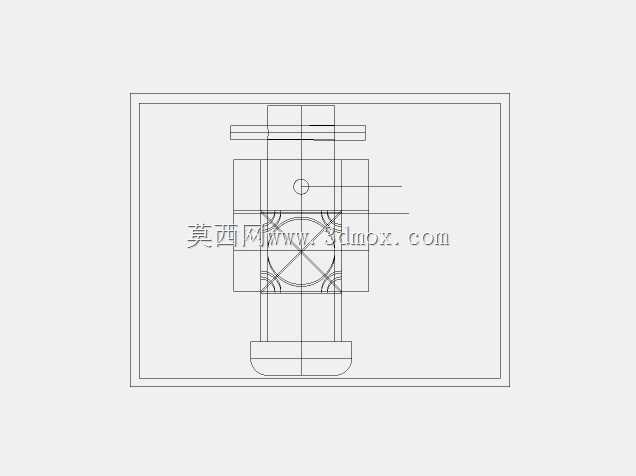

　　这类指节式铰接关节，最初的设计需求来源于小型夹持执行器的末端铰接段，后续也可拓展应用在微型连杆传动机构、小型工装的快换铰接位、教学演示用仿生机械指单元等场景，核心作用是实现两个刚性构件之间的定角度摆动传动，同时承担径向与轴向的复合载荷，避免铰接位出现松脱、窜动的问题。从结构功能来看，该关节采用分体式叉架与销轴配合的结构形式，上部的杆段为外接安装端，预留了与外部杆件对接的柱面配合面，可直接插入对应孔径的管件内通过顶丝或者粘接固定，下部的杆段为从动端，与叉架通过销轴形成转动副，销轴端部设置了限位挡片与锁紧结构，能够在转动过程中限制销轴的轴向窜动，不需要额外加装轴端挡圈，减少了装配时的零件数量。

　　设计过程中优先考虑了铰接位的转动阻尼匹配，叉架的开口宽度与下部杆端的配合厚度采用小间隙配合，既保证转动时无卡滞，也不会出现过大的旷量，在不需要额外加装阻尼垫片的情况下，就能实现摆动后位置的临时保持，适配需要手动调整角度的轻型铰接场景。外形尺寸方面，整体为细长杆式结构，上部安装杆的直径与下部从动杆的直径保持一致，铰接位的最大外径略大于杆身直径，安装时需要预留的转动空间为以销轴为中心、下部杆长为半径的扇形区域，径向安装边界不超过铰接位最大外径的1.2倍，可直接嵌入到直径略大于杆身的安装槽内，不需要额外扩大安装孔位。

　　结构上没有设置复杂的密封或者润滑通道，适配无油污、低载荷的室内工作场景，铰接副的接触面采用光滑柱面设计，日常使用时仅需要少量润滑脂即可保证长期转动顺畅，不会出现磨损卡滞的问题。叉架部分的开槽位置做了圆角过渡处理，避免应力集中导致的叉架开裂，在承受垂直于杆身的侧向载荷时，力会通过叉架的两个侧壁均匀传递到上部杆段，不会出现单侧受力变形的问题。销轴与下部杆端采用过盈配合，与叉架的两个安装孔采用间隙配合，装配时仅需要将销轴从一侧压入即可完成组装，不需要复杂的工装夹具，适合小批量生产或者教学场景下的快速装配验证。

　　该关节的摆动角度范围由叉架的开槽深度决定，当前设计的开槽深度可实现接近90度的摆动范围，若需要更大的摆动角度，仅需要调整叉架的开槽长度即可，不需要改动整体的安装接口与外部尺寸，具备较好的设计延展性。在实际选型应用时，若用于载荷稍大的传动场景，可将材质从常规的工程塑料替换为铝合金或者不锈钢，仅需要调整配合面的公差等级即可，整体结构的兼容性较强，不需要重新进行结构拓扑设计。
