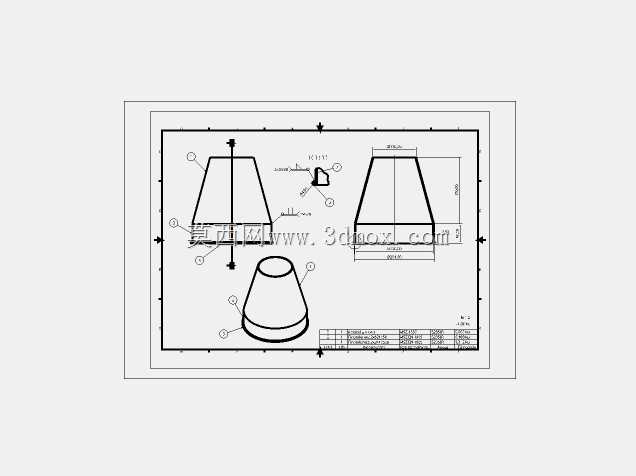

上宽下窄锥台形敞口容器结构设计

这类上宽下窄的锥台形敞口结构，在流体输送、散料中转的管路系统里常作为缩径过渡的承接部件使用，区别于等径直筒的容器结构，锥面的斜度设计是整个部件的核心考量点。在实际工况中，这类部件常安装在料仓出料端、管路变径节点、流体缓存段的位置，当上游输送的介质从大口径通道流入时，锥面可以平缓引导介质向小口径端汇聚，避免直角变径带来的介质滞留、流道紊流问题，尤其是输送带有一定粘度的流体、或是颗粒状散料时，合理的锥角设计能大幅降低介质挂壁、堵料的概率。

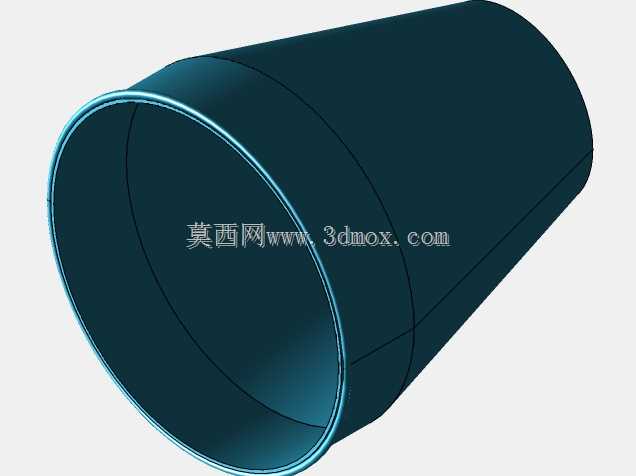

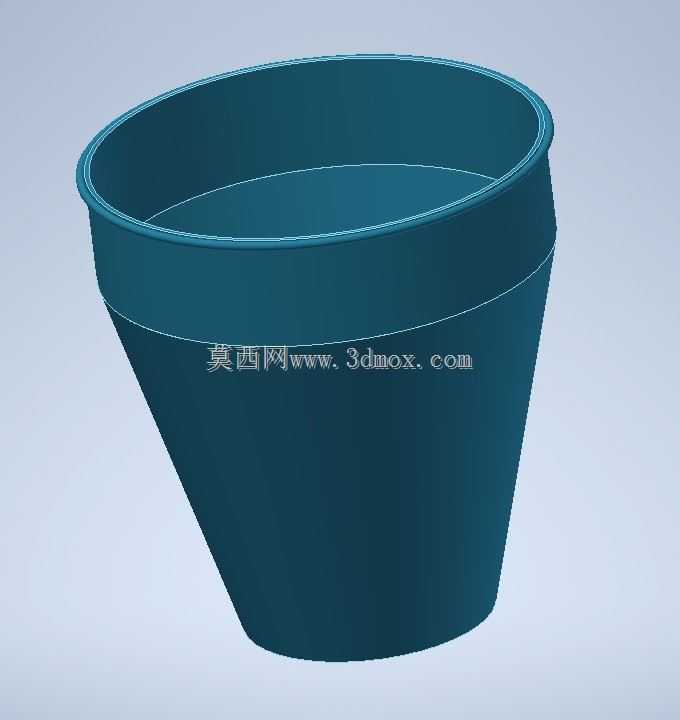

从结构设计的角度看，敞口端的外翻卷边结构并非单纯的工艺装饰，这个部位是整个部件安装定位的核心边界，卷边的厚度、外翻的宽度需要匹配上游对接的法兰、卡箍或是快接接头的尺寸，安装时卷边的下平面会与对接件的密封面完全贴合，配合密封垫就能实现敞口端的无泄漏连接，卷边的圆角处理也能避免安装过程中割伤密封件，同时提升敞口端的结构刚度，避免长期受介质压力、安装压紧力作用出现敞口失圆变形的问题。

锥段的壁厚设计需要结合实际使用的介质压力、物料冲击载荷来核算，靠近敞口端的位置直径更大，受介质侧压力的作用面积也更大，部分重载工况下会采用分段变壁厚的设计，敞口端壁厚略大于底部小端，在保证结构强度的前提下控制整体重量。锥面的斜度选择需要兼顾介质流动性与安装空间，斜度过大会导致整体高度过高，占用过多的垂直安装空间，斜度过小则会导致介质流动阻力增大，散料输送时容易在锥面堆积，常规工业场景下这类缩径容器的锥角通常控制在12度到18度之间，既能保证介质依靠自重顺利向底部流动，也能将整体高度控制在合理的安装范围内。

底部的小端结构是介质流出的接口，这个部位的尺寸公差需要严格控制，因为要对接下游的小口径管路、或是出料控制阀门，端面的平面度、接口的圆度会直接影响连接后的密封性能，设计时通常会在小端预留一定的直段长度，方便安装卡箍、焊接管路或是螺纹连接，避免锥面直接与对接件接触导致的密封不严问题。

在实际建模过程中，这类结构的建模逻辑并不复杂，但需要重点关注几个工程细节：首先是卷边与锥面的过渡圆角，这个位置是应力集中的高发区域，当部件承受交变载荷、或是温度变化带来的热胀冷缩时，过小的过渡圆角很容易产生应力裂纹，因此圆角半径通常不小于壁厚的1.5倍；其次是锥面的拔模角度，如果是采用注塑、钣金拉伸或是铸造工艺生产，锥面的斜度需要符合对应工艺的拔模要求，避免生产过程中出现脱模困难、模具拉伤的问题；最后是整个部件的同轴度要求，敞口端与底部小端的同轴度偏差需要控制在合理范围内，否则安装后会出现管路错位、密封面压合不均的问题，影响整个管路系统的安装精度。

这类缩径结构的应用场景并不局限于工业管路系统，在小型物料缓存、实验室流体承接、农业散料分装等场景也有广泛使用，不同场景下的尺寸差异较大，小型的部件整体高度可能不足100毫米，用于小型实验设备的流体转接，大型的工业用缩径料斗整体高度可能超过1米，用于生产线的散料中转，但核心的设计逻辑是一致的，都是通过锥面的导流作用实现介质从大空间向小通道的平稳过渡，同时兼顾安装便利性与结构可靠性。在做结构校核时，除了常规的强度、刚度计算，还需要结合介质的特性验证流道的通畅性，比如输送磨琢性较强的颗粒物料时，锥面需要考虑耐磨处理，壁厚也要适当增加，应对物料长期冲刷带来的磨损；输送腐蚀性流体时，则需要根据介质的腐蚀特性选择对应的材质，同时在结构上避免出现积液的死角，防止介质长期残留腐蚀部件壁面。
