弧形工件专用立式分层储存架结构设计

在核电装备制造、大型曲面构件加工的生产场景中，大尺寸弧形薄壁工件的周转存放一直是车间现场管理的难点——这类工件曲率半径大、壁薄易形变，传统平放堆叠的存放方式不仅会占用极大的地面空间，堆叠产生的压应力还极易造成工件边缘变形、表面划伤，直接影响后续装配精度。这套立式分层储存架正是针对这类弧形工件的存放痛点开发的专用仓储工装，从结构受力逻辑出发适配弧形工件的形态特征，解决大曲率薄壁件存放过程中的形变、磕碰、空间利用率低等实际问题。

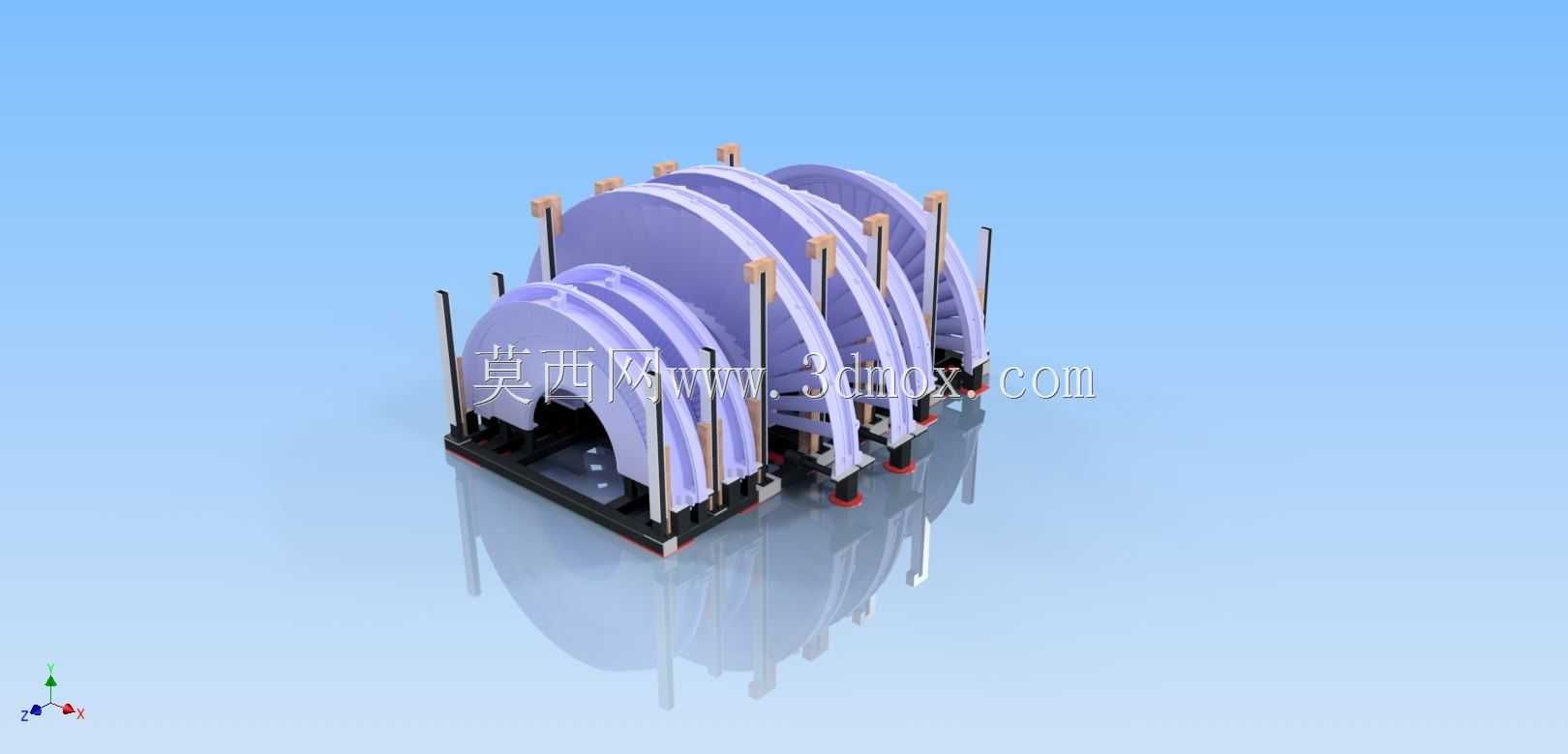

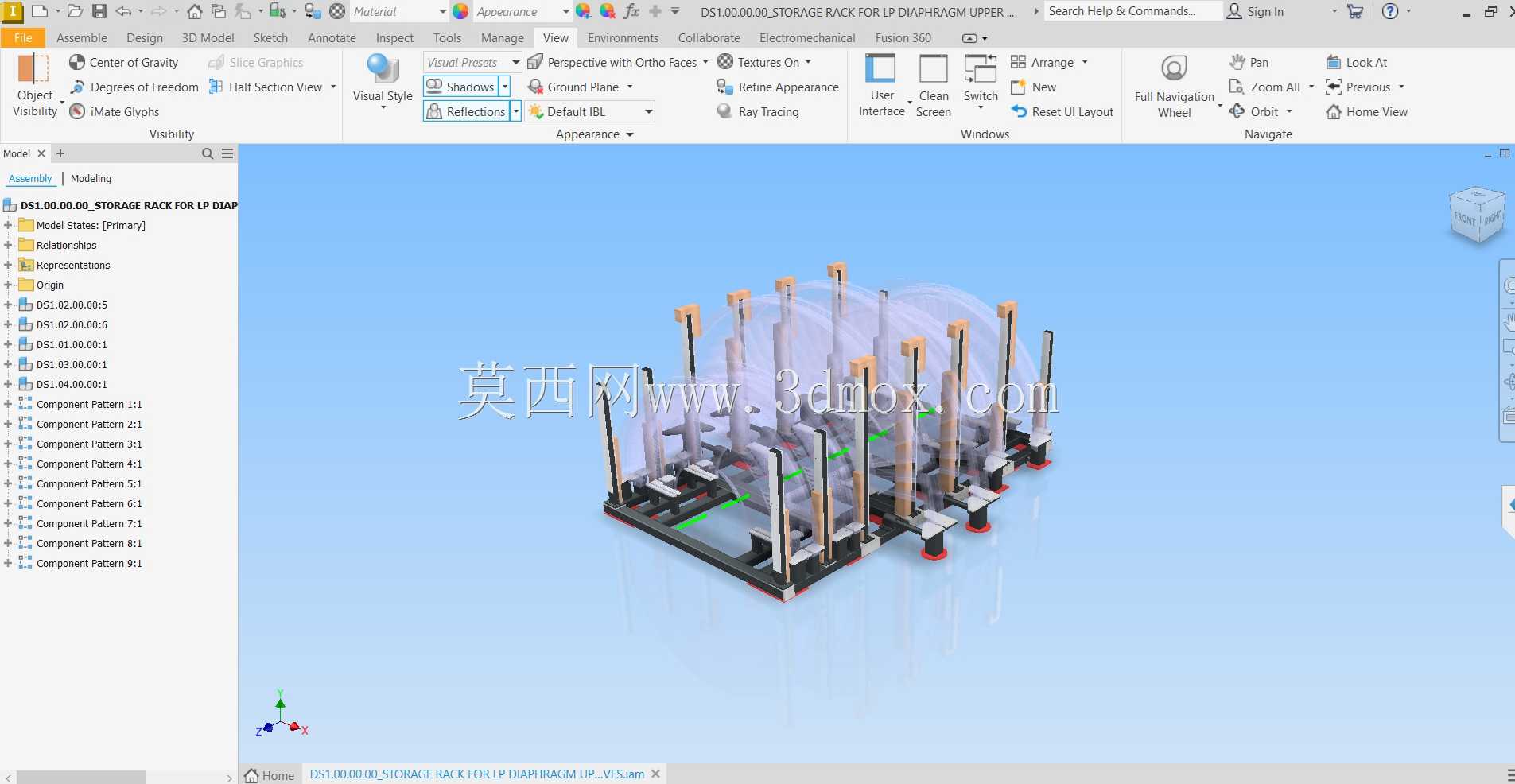

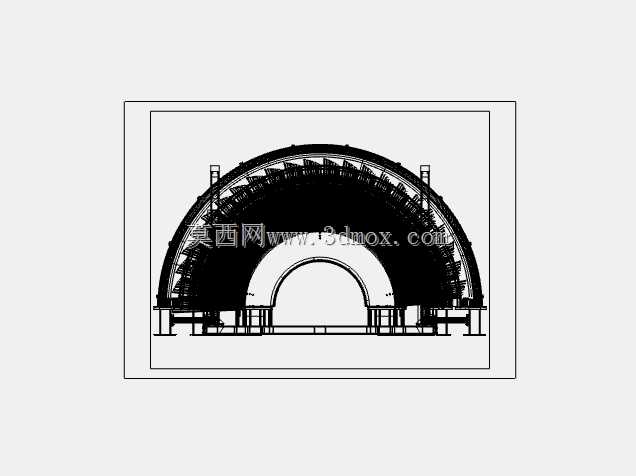

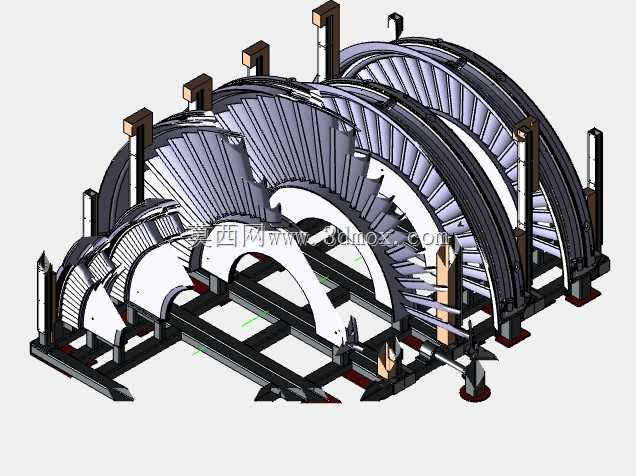

从整体结构来看，这套储存架采用底部承托+侧向定位的组合受力形式，完全区别于普通平板货架的承载逻辑。底部框架采用型钢焊接成型的整体式基座，基座上根据工件的弧形轮廓设置了对应弧度的定位承托块，承托块与工件接触的位置预留了软质垫层安装位，避免硬质金属接触面刮伤工件表面涂层或加工面；每一层承托位的弧度与待存放工件的外轮廓曲率完全匹配，工件放置后重力沿弧形面均匀分散到承托块上，不会出现局部应力集中导致的工件形变。侧向的定位立柱沿弧形排布方向均匀设置，立柱上带有可调节的侧向限位件，能够根据工件的厚度、曲率微调限位位置，确保工件在立式放置状态下不会出现侧向倾倒，同时限位件与工件的接触点同样设置缓冲结构，避免硬接触损伤工件。

设计过程中首先核算了单工位的承载边界，针对弧形工件的重量分布特征，底部承托框架的主梁选用抗弯截面模量适配的型钢，焊接后做整体去应力处理，避免长期承载出现框架变形；侧向立柱的排布间距经过反复校核，既保证相邻两个工件之间留有足够的取放操作空间，避免工件之间发生磕碰，又尽可能压缩无效间距，提升单位面积的存储密度。整套储存架采用分层排布的结构，不同曲率半径的弧形工件可以对应放置在不同层的承托位上，每个承托位的定位结构独立设置，不会因为单个工件的取放影响其他工位的定位稳定性。

从安装边界来看，这套储存架采用整体式基座设计，不需要在地面做额外的预埋固定，放置在平整的硬化车间地面即可使用，基座底部预留了叉车孔位，方便根据生产动线的调整整体转移储存架位置，不需要拆解重组。架体的整体高度根据车间常规的起重设备作业高度设置，工件取放时可以通过车间内的桥式起重机直接从上方吊入对应工位，不需要额外调整吊具角度，适配车间现有起重设备的作业范围。相邻两个储存架并排布置时，侧向的操作间隙预留满足人工辅助对位、检查工件状态的空间需求，不会出现架体之间间距过小导致操作不便的问题。

在实际使用场景中，这类储存架除了用于生产环节的工件临时周转存放，也可以用于成品工件的仓储管理，立式存放的形式让每个工件的状态都可以直观观察到，不需要翻堆就能快速核对工件编号、检查表面质量，大幅提升仓储管理的效率。针对弧形薄壁件易变形的特点，整个架体的受力点都经过针对性布置，工件放置后处于自然直立的受力状态，长期存放也不会出现因为重力导致的蠕变变形，尤其适合核电领域高精度弧形构件的存放需求，能够有效降低工件存放环节的质量损耗。架体的所有钢结构表面都做了防锈喷涂处理，适配车间内的多工况环境，焊接位置全部做满焊处理并打磨焊渣，避免尖锐毛刺划伤工件或操作人员，细节结构完全符合生产现场的安全作业规范。
