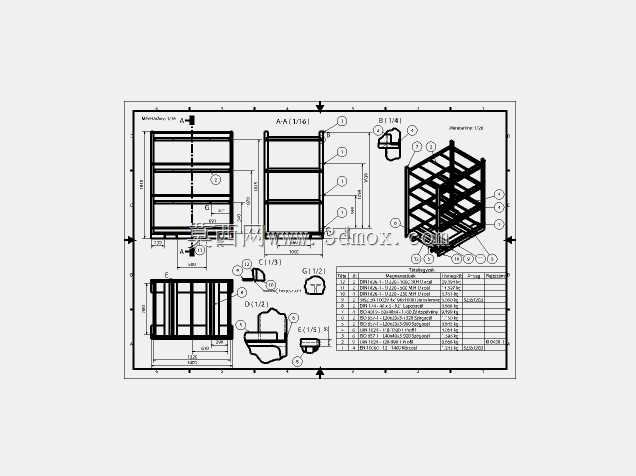

四层栈板式仓储金属货架结构设计

　　该结构针对常规平库的单元化栈板存储需求设计，整体采用框架式焊接+栓接组合结构，底部集成一体化栈板承托基座，无需额外搭配独立托盘即可直接承载规整包装的工业物料，适配生产车间线边暂存、成品仓周转存储、第三方物流仓常规货品堆存等多类场景。从实际使用逻辑出发，结构设计优先考虑了叉车作业的适配性，底部基座预留了标准叉车作业的叉齿进入空间，叉齿入口高度、宽度均匹配国内主流1.5吨-3吨手动液压叉车、电动平衡重叉车的作业参数，作业时无需额外调整货架附件，叉齿可直接伸入基座底部完成整架物料的转运，也可分层存取每层放置的独立栈板货物。

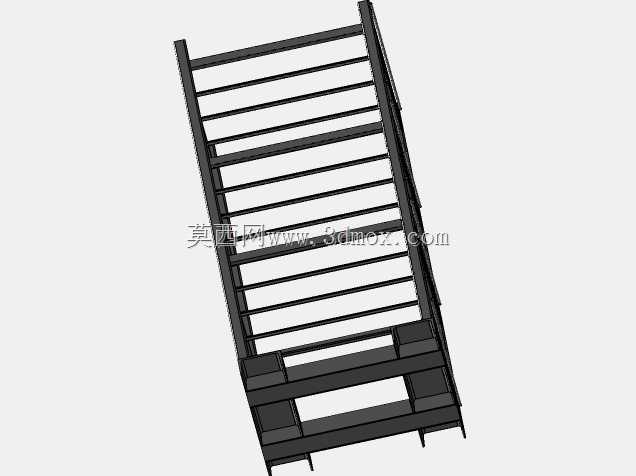

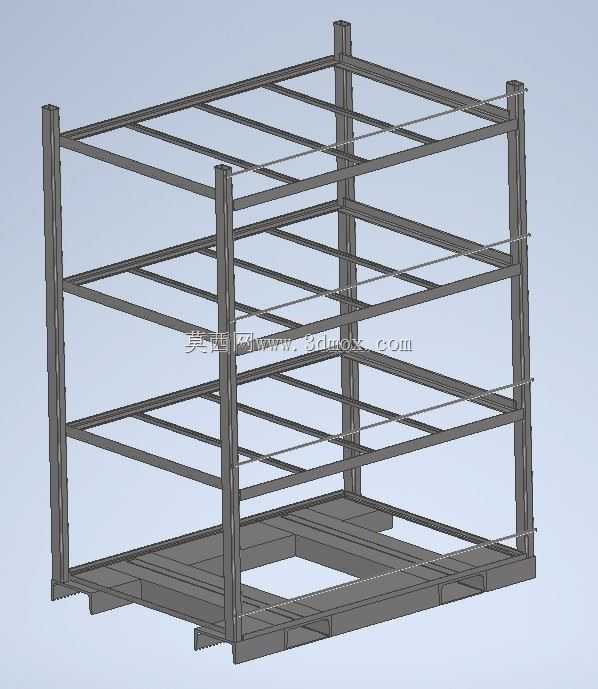

　　整体框架采用等截面矩形型钢作为主立柱，立柱沿高度方向设置四层水平承载横梁，每层横梁之间增设交叉斜拉筋，抵消满载状态下的水平侧向力，避免货架受侧向撞击或堆载偏斜时出现整体失稳；每层承载面采用多根平行布置的型钢檩条，檩条间距根据常规栈板的底部支撑点位置优化，既避免栈板局部悬空导致的变形，也尽可能减少不必要的材料冗余，控制整体自重。设计过程中对安装边界做了明确约束，货架整体外轮廓尺寸适配常规3米净高的普通仓库，安装时无需对仓库地面做特殊预埋处理，仅需保证地面平整度误差在每2米范围不超过5mm，通过底部的可调脚垫即可完成整体水平校准，单组货架可独立使用，也可通过立柱侧面的连接挂件实现多组并排拼接，扩展成连续的存储排架，拼接处的连接螺栓采用防松设计，避免叉车作业振动导致连接松动。

　　每层承载面的净空高度根据常规工业包装件的堆码高度做了梯度分配，底层预留更高的净空用于放置高度较大的重型工件，上层净空适配标准纸箱包装的中小件物料，各层横梁与立柱的连接采用插接式带保险销的结构，可根据实际存储需求在一定范围内调整层间距，无需对主体结构做切割焊接改动。框架的所有外露棱边均做了倒角处理，避免作业人员剐蹭受伤，底部基座的承托面设置了防滑纹路，减少栈板放置后出现滑动移位的风险，立柱底部的受力面做了加大处理，将满载状态下的地面压强控制在普通水泥地面的允许承载范围内，避免长期堆载导致地面局部沉降。

　　从结构受力角度，建模阶段对满载偏载、叉车侧向撞击、水平地震作用等多工况做了受力校核，主立柱的长细比控制在规范允许范围内，各连接节点的受力冗余量满足常规仓储作业的安全要求，斜拉筋的布置位置避开了叉车作业的干涉范围，不会对正常存取作业造成阻碍。
